【新品上市】固纬电子GWinstek | PSW- 系列双通道/三通道可编程开关直流电源

文章来源:固纬电子 上传时间:2023-08-29 浏览次数:

PSW系列双通道/三通道可编程开关直流电源

多通道:两通道或者三通道,通道与通道之间延迟不超过0.1ms

多组合:30V、40V、80V、160V、250V、800V

多功能:SCPI指令、数据记录、高级网页控制、程序编程

特点:

  • 多通道:双通道最大720W,三通道最大1080W;

    具有相同电压通道之间的输出延迟小于0.1ms可控制每个通道独立或同时输出

  • 多种电压组合:可从30V/40V/80V/160V中选择

    低压组合;可从250V/800V中选择高压组合

  • 高级Web服务器:执行SCPI指令;通过服务器进行Web控制;数据记录;编辑序列

  • CC/CV优先模式是电池和LED行业的理想选择可调节上升和下降斜率

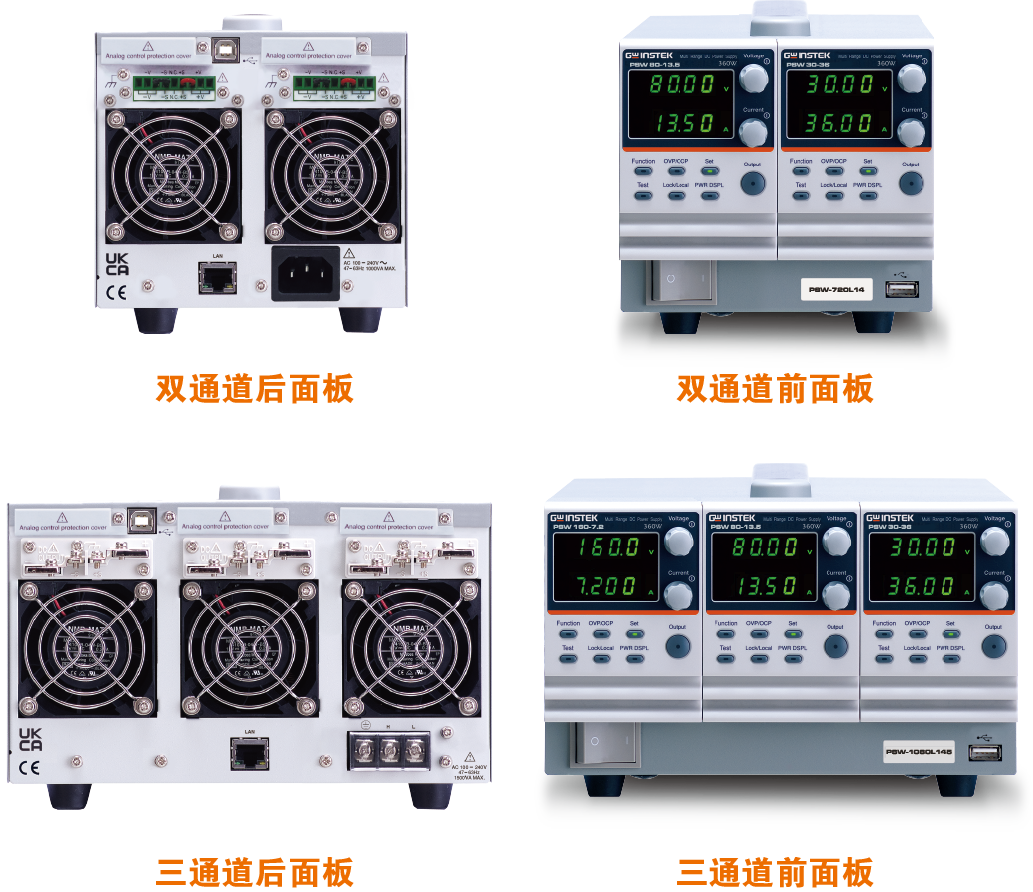

  • 720W/1080W采用1/3、1/2机架安装框架设计(标准EIA/JIS)

  • 标配接口:LAN、USB、外部模拟远程控制终端

  • 选配接口:GPIBRS-232C支持LabVIEW驱动程序

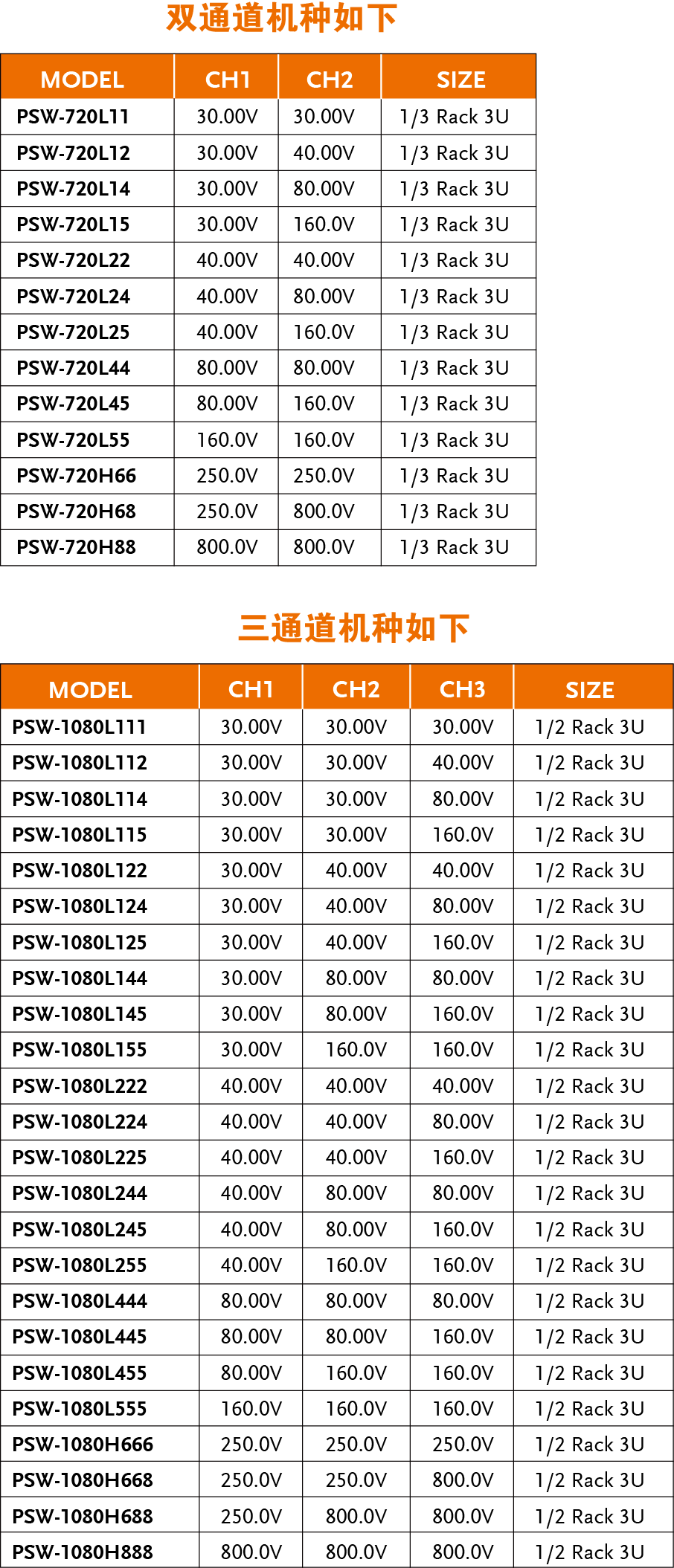

  PSW-多通道系列是一款双通道或三通道宽范围输出的可编程开关直流电源。最大输出功率可达1080W。额定功率为720W的两通道型号有13种,额定功率为1080W的三通道型号有24种。低压机种的额定电压为30V、40V、80V、160V。高压机种的额定电压为250V和800V。

  PSW-多通道系列的CV/CC优先级选择功能可以保护DUT。当电源输出开启时,传统电源通常在CV模式下工作。这可能会负载带来高浪涌电流。在功率输出阶段,PSW-多通道系列能够在CC优先级下运行,以限制在阈值电压下发生的电流尖峰,从而保护DUT免受浪涌电流损坏。

  PSW-多通道系列的可调节斜率允许用户设置输出电压或输出电流、从低电平到高电平转换的特定上升时间以及从高电平到低电平转换的具体下降时间。PSW-多通道系列提供OVP和OCP。可以选择OVP和OCP电平,默认电平设置为电源额定电压/电流的110%。当任何一个保护电平被触发时,电源输出将被切断,以保护DUT。PSW-多通道系列有USB Host/Device和LAN接口作为标配,GPIB和RS-232C作为选配。所有可用的接口都支持LabVIEW驱动程序和数据记录PC软件。后面板提供了模拟控制/监控连接器,用于电源开/关的外部控制以及电源输出电压和电流的外部监控。

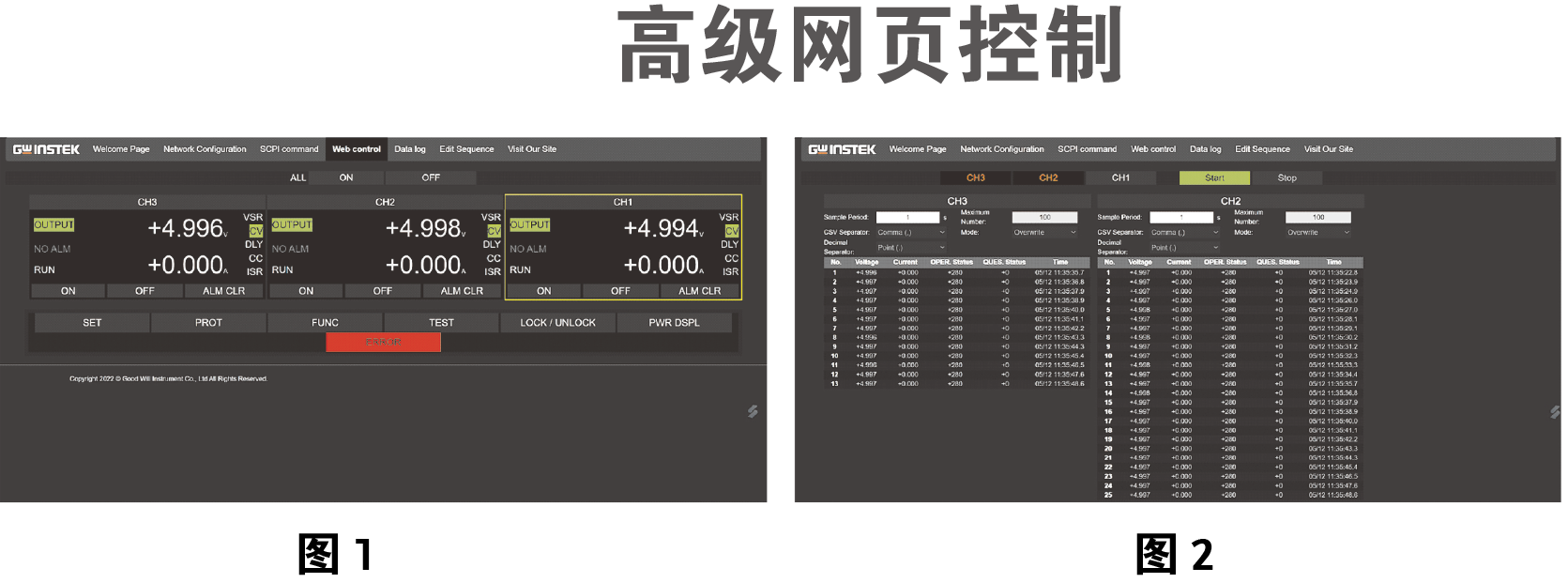

  SCPI指令可以直接在浏览器上发出,示例如下:直接控制浏览器上的PSW多通道系列电源。(图1)数据记录可以在浏览器上执行。对于标准web服务器,最快的数据记录时间间隔为1秒。PSW多通道系列还提供付费版本(通过选配许可密钥激活),最快的数据记录时间间隔为0.1秒,数据直接保存到USB驱动器。(图2)

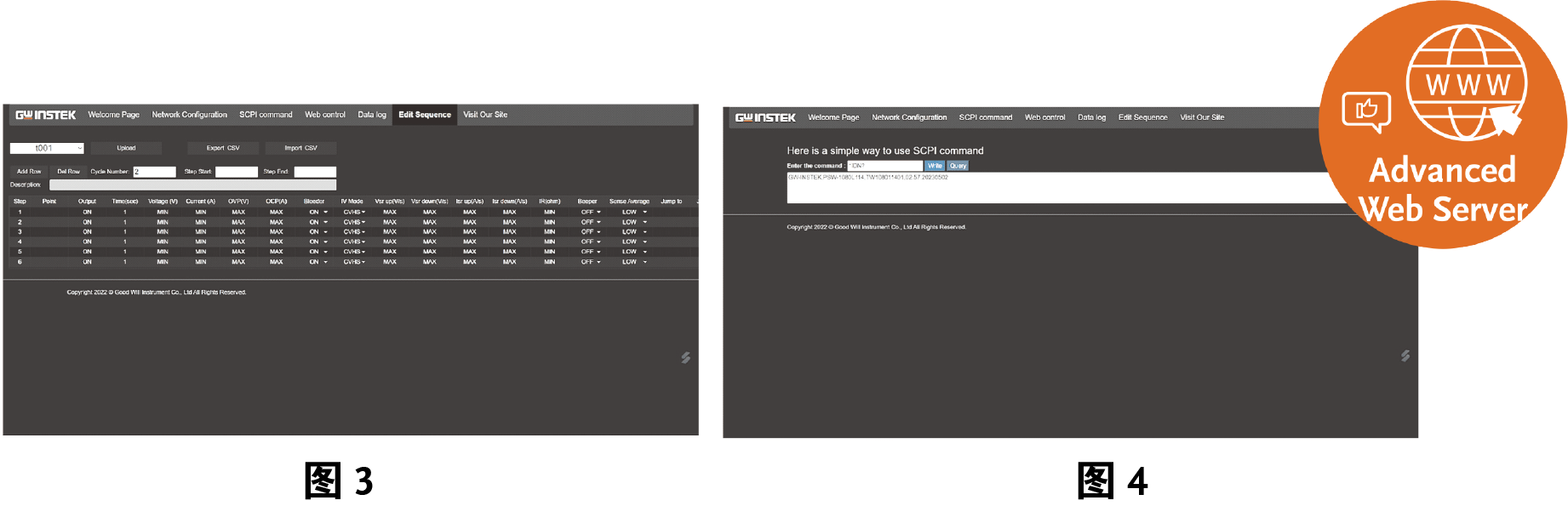

  序列可以在浏览器上编辑。(图3)

  上述高级web服务器功能是PSW多通道系列的新功能。目前,没有计划更新现有PSW系列 (单通道) 中的高级web服务器。(图4)
