【新品上市】固纬电子GWinstek | GPM-8320/8330 数字功率计

文章来源：杭州正东电子代理品牌-固纬上传时间：2023-07-24 浏览次数：次

【新品上市】固纬电子GWinstek | GPM-8320/8330 数字功率计

特点：

5"TFT LCD

电压/电流表测试频率带宽：DC, 0.1Hz~100kHz

波形显示：V（电压）、l（电流）、P（功率）

畸变波电流/电压测量：Full Range for CF=3

Half Range for CF=6(或6A)

谐波测量符合IEC61000-4-7要求（50/60Hz）

接线选择按钮（1P3W、3P3W、3P4W、3V3A）

50阶谐波测量&分析

积分功能支持自动换挡

通过USB Host 进行屏幕捕获

提供外部电流传感器输入（EXT1/EXT2）

标配接口：RS-232C, USB Device/Host, Lan

选配接口： GPM-DA12-GPIB+数字l/O(仅限工厂安装)

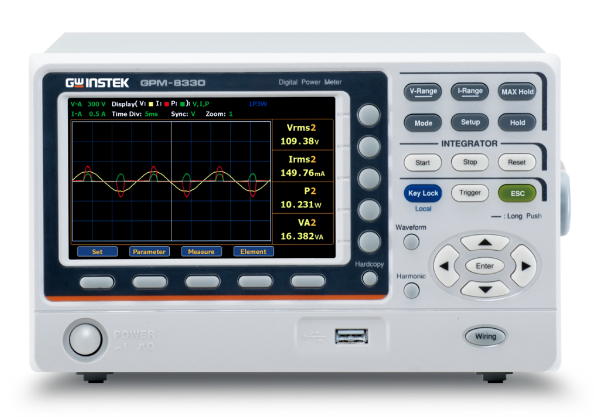

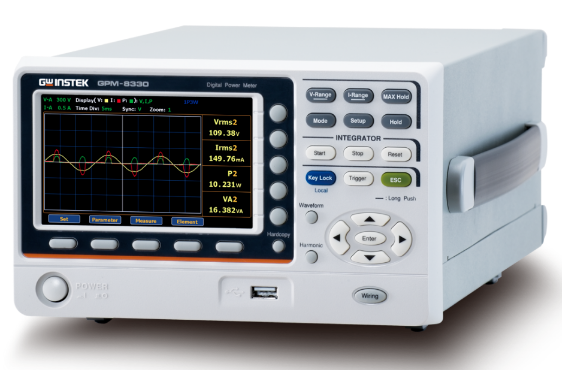

固纬电子的GPM-8320/8330是专门为测量三相交流电源中的功率而设计的数字功率计，适用于大多数电气和电子产品测试应用（GPM-8320提供2个模块，GPM-8330提供3个模块）。该产品测试带宽可达DC，0.1Hz~100kHz，采用16位A/D、采样率300kHz。还提供5” TFT LCD显示屏、5位数测量显示、25种不同的功率测量参数，有着高精度测量能力。GPM-8320/8330还具有波形显示功能（电压/电流/功率）、积分测量功能、各阶谐波测量和分析（50/60Hz测量符合IEC61000-4-7要求）、外部感应器输入端子和各种通信接口。这些功能帮助用户实现清晰、便捷、准确的功率测量，使其成为同类产品中功能齐全、性价比高的功率表。

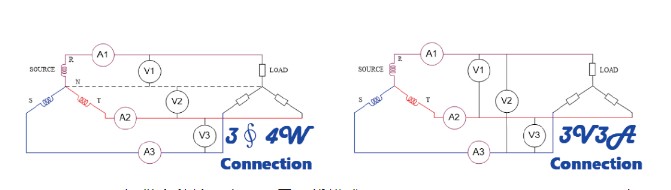

接线选择键

GPM-8320/8330提供多种输入电压配置接线模式（1P3W/3P3W/3P4W/3V3A）。用户可以根据自己的具体要求选择接线方式，测量具体接线方式的参数，甚至计算效率。

多种显示模式

GPM-8320/8330提供两种显示模式，数值和图形，帮助用户最大限度地提高测量的效益。数值模式中，有两个选项：single和multiple。single模式中，有四个选项卡可以根据模块的测量设置进行自定义，每个选项卡最多可以显示10个测量参数（2个主要测量和8个辅助测量）。在multiple模式中，还有四个选项卡，用户可以同时观察来自三个不同模块的相同8个测量参数。两种模式下的参数都可以根据需要进行排列和自定义，而且无论选择哪个选项卡，都可以使用仅显示前四个参数的简单模式。图形模式下，有一个简单的示波器功能，可以显示三个参数的波形：电压、电流和功率。提供三种波形观察放大率。测量谐波时，可以将每个阶次的谐波测量结果显示在条形图中，并可以指定特定的观测阶次。此外，各阶的谐波的所有相关值（电压/电流/电压失真百分比/电流失真百分比/功率失真百分比/电压相位角/电流相位角）都可以被完全记录和呈现。

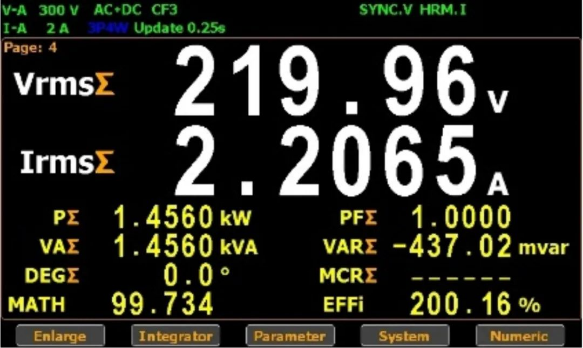

Numerical (Single) Mode

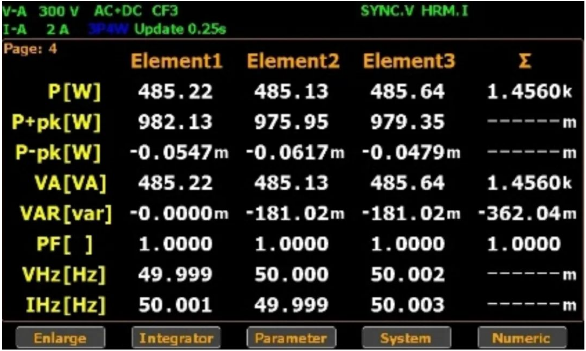

Numerical (Multiple) Mode

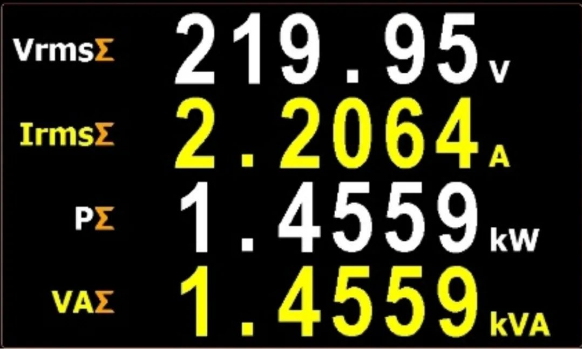

Numerical (Simple) ModeMode

Waveform Mode

Harmonics (Bar Graph)

Measurement

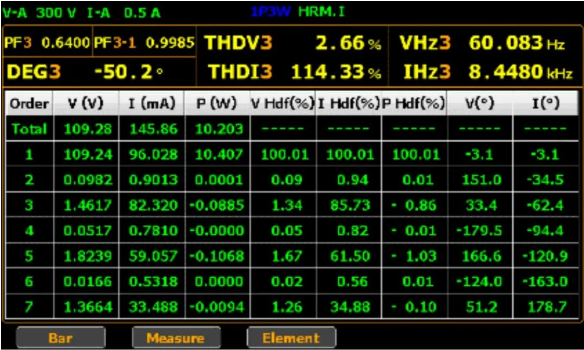

Harmonics (List) Measurement
