如何挑选符合应用的直流电源? 选择的五大步骤！

　如何挑选符合应用的直流电源?

　　选择的五大步骤!

　　直流电源是电子工程师的必备仪器之一，本文将从应用面来说明选择的方法。

　　直流电源选择的五大步骤：

　　▶ 选择的类型

　　▶ 是否有远程控制的需求

　　▶ 输出通道数量

　　▶ 输出范围

　　▶ 特殊功能需求

　　步骤一 选择的类型

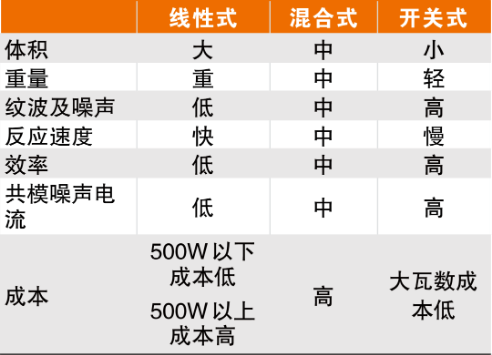

　　直流电源依据不同的设计方式具备不同的特点，我们以最常见的七个特点(包含体积、重量、纹波及噪声、反应速度、效率、共模噪声电流及成本)来比较这三种设计类型。之所以利用特点来进行比较，是因为特点用对地方便是优点，特点用错地方则是缺点。如果您的待测电路是用电池供电的产品，低纹波及噪声的线性直流电源便是最佳选择。

　　步骤二 是否有远程控制的需求

　　远程遥控的方式

　　▶ 模拟信号控制

　　▶ 计算机控制

　　▶ 工业控制

　　计算机控制所需的联机接口：USB/LAN/RS-232/RS-485/GPIB。

　　界面的考虑如下：

　　▶ 通讯速度

　　▶ 联机长度

　　▶ 联机数量

　　▶ 成本

　　工业控制的接口：ModBus/ProfiBus/ProfitNet/DeviceNet/CAN

　　步骤三 输出通道数量

　　直流电源的通道输出具有单通道输出或多通道输出。

　　步骤四 输出范围

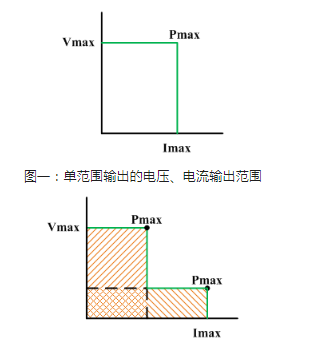

　　直流电源的输出范围分为：单范围，双范围及宽范围三种。

　　直流电源最怕遇到捉襟见肘的情况(手边电源的电压或电流无法满足需求)，此时双范围或宽范围的设计便可最大化地应用范围。

　　▶ 联机数量

　　▶ 成本

　　工业控制的接口：ModBus/ProfiBus/ProfitNet/DeviceNet/CAN

图二：双范围输出的电压、电流输出范围(固纬电子PSM，PPH，SPD等三个系列电源具备双范围输出能力

　　图三：宽范围输出的电压、电流输出范围(固纬电子PSR，PSB，PSW，PFR等系列电源具备宽范围输出能力)

　　步骤五 特殊功能需求

　　根据顾客的应用需要，直流电源的设计亦随时代演进衍生出许多特殊功能，这些功能包含：

　　▶ 电压、电流可调斜率

　　▶ 泄放电路控制 (PSB-1000系列、PSW-系列、PSU-系列、PPX-系列具备此功能)

　　▶ 定电流优先输出模式

　　▶ 数据记录器

　　▶ 数字电压表 (PPH-1503具备此功能)

　　▶ 外部模拟控制与监控功能

　　▶ 内阻设定 (PSB-1000系列、PSW-系列、PSU-系列、PPH-系列具备此功能)

　　▶ 键盘锁定

　　▶ 输出清单

　　▶ 无风扇设计，低噪音

　　▶ RS-485多点联机 (通过计算机或PLC连接主控电源便能轻)易控制高达31台(1+30)电源。PSU-系列、PPX-系列具备此功能。

　　▶ 输出关闭定时器

　　▶ 输出开/关延迟功能

　　▶ 预设记忆功能

　　▶ 脉冲电流测量 (PPH-1503具备此功能)

　　▶ 远程补偿

　　▶ 上升/下降可调斜率

　　▶ 内部存储器

　　▶ U盘存储功能

　　▶ 触发输出

　　▶ 网页服务器
