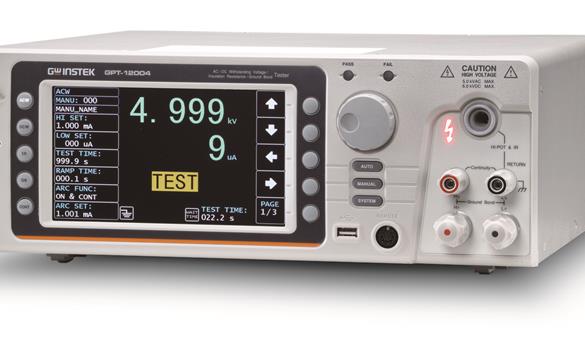

GPT-12000系列 电气安规测试仪

 200VA交流测试容量

 符合IEC 61010-2-034安全规范要求

 7" LCD彩色显示屏

 True RMS电流量测

 电容负载测试能力高达47μF

 提供统计分析/扫描功能

 上升/下降时间可调

 测试数据U盘储存功能

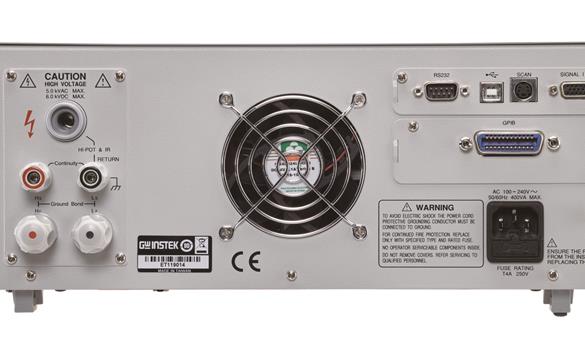

 提供后面板输出

 过零启动操作

 接口:RS-232C, USB host/device, Signal I/O, GPIB (选配)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  GW Instek推出GPT-12000系列旗舰型电气安全分析仪(200VA输出容量),符合IEC 61010-2-034的安规测试仪(测量,控制和电气需求的安全要求)实验室使用特殊要求测量设备的绝缘电阻和测试设备的电气强度,控制和实验室使用对绝缘电阻测量设备和电气强度测试设备的特殊要求)),规定了软体的要求和在设计高压和绝缘电阻测试,测量仪器时必须遵循硬体介面,以确保在使用仪器时为用户提供必要的保护和警告。

快速选型:

快速选型

型号

主要功能

后面板输出

容量

连续性

标准接口

GPT-12004

AC/DC/IR/GB

200VA

USB/RS-232/I/O口

GPT-12003

AC/DC/IR

200VA

USB/RS-232/I/O口

GPT-12002

AC/DC

200VA

USB/RS-232/I/O口

GPT-12001

AC

200VA

USB/RS-232/I/O口



详细规格

本规格适用于GPT-12000在15℃~35℃下通电至少30分钟。

一般信息

显示

7” LCD

存储

手动模式100组;自动模式100组

电源

AC 100V~240V ± 10%, 50Hz/60Hz

尺寸& 重量

380(W) x 148(H) x454(D)mm /约 15kg



交流耐压测试

输出电压范围

0.050kV~ 5.000kV

输出电压分辨率

1V

输出电压精度

± (1% of setting +5V)  (空载)

最大额定负载(Table1)

200VA (5kV/40mA)[GPT-12XXX]

最大额定电流

40mA[GPT-12XXX]

0.001mA~10mA(0.05k≤V≤0.5kV)

0.001mA~40mA(0.5kV<V≤5kV)

输出电压波形

正弦波

频率

50 Hz / 60 Hz

电压变动率

± (1% +5V)[Maximum rated load--no load]

电压表精度

± (1% of reading+ 5 V)

电流测量范围

0.001mA~40.00mA [GPT-12XXX]

电流分辨率

1uA (1uA~9.999mA)

10uA(10.00mA~40.00mA)

电流测量精度

± (1.5% of reading+30uA)

判断精度

± (3% of setting+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)²

OFF, 0.3S~999.9S

GND

ON/OFF

WAIT TIME(等待时间)

0.0~999.9S

1, 达到50V/10mA的设定电压至少需要0.3秒。
2, 只有当上电流设置在30毫安以下时,定时器才能关闭。



直流耐压测试(适用于GPT-12002/12003/12004)

输出电压范围

0.050kV~ 6.000kV¹

输出电压分辨率

1V

输出电压精度

±(1% of setting +5V) With no load

最大额定负载

50W(5kV/10mA) [GPT-12xxx]

最大额定电流

10mA [GPT-12XXX]

0.001mA~2mA(0.05kV£V£0.5kV)

0.001mA~10mA(0.5kV<V£6kV)

电压表精度

± (1% of reading+ 5 V)

电压分辨率

± (1% +5V)[Maximum rated load ->no load]

电流测量范围

0.001mA-10.00mA

电流测量分辨率

0.1uA

0.1uA (0.1uA~999.9uA)

1uA(1uA~9.999mA)

10uA(10.00mA)

电流测量精度

±(1.5% of reading+3uA) when I<1mA

±(1.5% of reading+30uA) when I≥1mA

判断精度

± (3% of setting+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)

OFF, 0.3S~999.9S

GND

ON/OFF

等待时间

0.0~999.9S

最大电容负载直流模式

1uF

¹ 达到50V/2mA的设定电压至少需要0.3秒。



绝缘电阻测试(适用于12003/12004)

输出电压

50V-1200V

输出电压分辨率

50V

输出电压精度

±(1% of setting +5V) with no load

电阻测量范围

0.1MΩ~50GΩ

测试电压  / 测量范围  /  测量精度

50V≤V≤450V





0.1MΩ~1MΩ

5% of reading + 3 count

1MΩ~50MΩ

5% of reading + 1 count

51MΩ~2GΩ

10% of reading + 1 count

500V≤V≤1200V







0.1MΩ~1MΩ

5% of reading + 3 count

1MΩ~500MΩ

5% of reading + 1 count

501MΩ~9.999GΩ

10% of reading + 1 count

10G~50GΩ

20% of reading + 1 count¹

测试电压

Display Range

50V≤V≤100V

000.1MΩ~10.00GΩ

150V≤V≤450V

000.1MΩ~20.00GΩ

500V≤V≤1200V

000.1MΩ~50.00GΩ

电压调节

± (1% +5V) [Maximum rated load ->no load

电压表精度

±(1% of reading +5V)

短路电流

10mA max.

输出阻抗

2kΩ

上/下限判定功能

Yes

上升时间控制功能

Yes

RAMP UP (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN(下降时间)

0.0~999.9S

等待时间

0.0~999.9S

TIMER (测试时间)

0.3S~999.9S2

GND

ON/OFF

注意:当绝缘电阻接地模式打开时,需要执行GND OFFSET动作。

1当绝缘电阻接地方式为ON时,可以保证最大30Gohm。

2当绝缘电阻接地模式打开时,测试时间从0.5秒开始。



接地阻抗测试(适用于GPT-12004)

输出电流范围

3.00A~32.00A

输出电流精度

±(1% of setting+0.2A) when 3A≤I ≤8A

±(1% of setting+0.05A) 8A < I ≤ 32A

输出电流分辨率

0.01A

测试电压

Approximately max. 8VAC (open-circuit)

频率

50Hz/60Hz selectable

电阻表测量范围

1mΩ ~ 650mΩ

电阻表测量分辨率

0.1mΩ

电阻表测量精度

±(1% of reading+2mΩ)

电阻表判断精度

±(1% of setting+2mΩ)

上下限判定功能

Yes

TIMER (测试时间)

0.3S~999.9S

GND

ON/OFF



导通测试

输出电流

100mA(DC)

电阻表测量范围

0.10Ω~70.00Ω

电阻表测量分辨率

0.01Ω

电阻表测量精度

±(10% of reading+2Ω)

电阻表判定精度

±(10% of setting+2Ω)

上下限判定功能

Yes

TIMER (测试时间)

0.3S~999.9S

接口

REMOTE (远程端子)

Yes

SIGNAL IO

Yes

RS-232

Yes

USB (Device)

Yes (USB 2.0)

Rear Output

Yes

USB (Host) for data output port

Yes (USB 2.0)

GPIB

Yes (选配)



配件:

 标准附件

 快速操作手冊 x 1,

 CD x1,

 电源线 x 1,

 Interlock key x 1,

 程控端子线 GHT-119 x 1,

 测试线 GHT-115 x 1 for GPT-12003/12002/12001

 测试线 GHT-115 x 1, GTL-215 x 1 for GPT-12004

 选配

 Opt.1 GPIB卡

 选购配件

 GHT-113 高压测试枪

 GHT-205 高压测试探棒

 GTL-232 RS232C数据线, 9-pin Female to 9-pin, null Modem for Computer

 GTL-246 USB线, A-B type, approx. 1.2m

 GTL-248 GPIB线, approx. 2m

订购信息:
GPT-12004 AC/DC/IR/GB 电气安全分析仪

 GPT-12003 AC/DC/IR 电气安全分析仪

 GPT-12002 AC/DC 电气安全分析仪

 GPT-12001 AC电气安全分析仪
