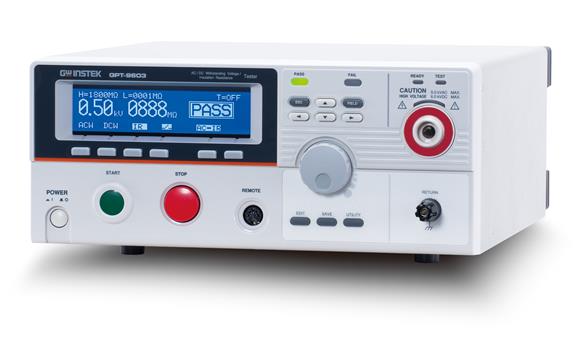

GPT-9600系列安规测试仪

  100VA AC测试能力

  240×48冰蓝点阵LCD

  真有效值电流测量

  ARC侦测

  过零开启操作

  使用PWM技术,提高测试效率和测试可靠性

  重量轻,便于操作

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  固纬电子新开发的经济型安规测试仪GPT-9600系列,价格适中,能够满足主要安规的常规测试,如IEC、EN、UL、CSA、GB、JIS和其它安全规则。

  GPT-9600系列具有100VA AC输出功率。GPT-9603为三合一型号,用于AC耐压、DC耐压和绝缘电阻测试;GPT-9612用于AC耐压和绝缘电阻测试;GPT-9602用于AC和DC耐压测试;GPT-9601用于AC耐压测试。高效PWM技术是其核心,减少了交流输入电压波动的影响,为GPT-9600系列提供一个稳定的电压。

快速选型:

快速选型

型号

主要功能

容量

过零开启

标配接口

GPT-9601

AC

100VA

YES

I/O

GPT-9602

AC/DC

100VA

YES

I/O

GPT-9612

AC/IR

100VA

YES

I/O

GPT-9603

AC/DC/IR

100VA

YES

I/O





详细规格

AC耐压

输出电压范围

0.10kV~5.00kV ac

输出电压分辨率

10V

最大额定负载

100VA(5kV/20mA)

最大额定电流

20mA(0.5kV<V≤5kV);5mA(0.1kV≤V≤0.5kV)

输出电压波形

正弦波

输出电压频率

50Hz/60Hz可选

电压调节率

±(1.5%+2计数)[满载→空载]

电压表精度

±(1.5%读值+2计数)

电流测量范围

0.01mA~20.0mA

电流最佳分辨率

0.01mA/0.1mA

电流测量精度

±(2.0%读值+5计数)当HI SET<1.00mA;±(2.0%读值+3计数)当HI SET≥1.00mA

电流判定精度

±(3.0%设定值+5计数)当HI SET<1.00mA;±(3.0%设定值+3计数)当HI SET≥1.00mA

视窗比较方式

ARC侦测

RAMP(提速时间)

0.1s固定

计时(测试时间)

OFF,1s~180s

GND

ON

DC耐压

输出电压范围

0.10kV~6.00kV dc

输出电压分辨率

10V

最大额定负载

25W(5kV/5mA)

最大额定电流

6mA(0.5kV<V≤6kV);2mA(0.1kV≤V≤0.5kV)

电压调节率

±(1.5%+2计数)[满载→空载]

电压表精度

±(1.5%读值+2计数)

电流测量范围

0.01mA~6.00mA

电流最佳分辨率

0.01mA

电流测量精度

±(2.0%读值+5计数)当HI SET<1.00mA;±(2.0%读值+3计数)当HI SET≥1.00mA

电流判定精度

±(3.0%设定值+5计数)当HI SET<1.00mA;±(3.0%设定值+3计数)当HI SET≥1.00mA

视窗比较方式

ARC侦测

RAMP(提速时间)

0.1s固定

计时(测试时间)

OFF,1s~180s

GND

ON

绝缘电阻

输出电压

50V, 100V, 250V, 500V, 1000V dc

输出电压精度

±(3.0%设定值+1计数)[空载]

电阻测量范围

1MΩ~2000MΩ

测试电压

测量范围

 精度

50V/100V/250V

1~50MΩ;51~2000MΩ

±(5%读值+2MΩ);±(10%读值+2MΩ)

500V/1000V

1~500MΩ;501~2000MΩ

±(5%读值+2MΩ);±(10%读值+2MΩ)

视窗比较方式

输出阻抗

600kΩ

RAMP(提速时间)

0.1s固定

计时(测试时间)

OFF,1s~180s

GND

OFF(固定)

测试方式*

单次

ACW, DCW, IR

自动

AC-IR, IR-AC, DC-IR, IR-DC

接口

远程端子(前)

标配

信号I/O

标配

显示


240×48冰蓝点阵LCD

电源


AC 100V~120V/220V~240V±10%,50/60Hz

功率损耗


400VA Max

尺寸&重量


330(W)×148(H)×385(D)mm;约9kg max

*“测试模式”与所选机型有关

配件:

 快速指南x 1,电源线x 1

 CD x 1(内含完整使用手册)

 Interlock端子 x 1

 Remote端子组件 x 1

 测试线GHT-114 x 1

 选购附件

 GHT-113 高压测试枪

 GHT-205 高压测试棒

 GRA-417 面板机架 (19”, 4U)

订购信息:

 GPT-9603 100VA 交流耐压/直流耐压/绝缘电阻 安规测试仪

 GPT-9612 100VA 交流耐压/绝缘电阻 安规测试仪

 GPT-9602 100VA 交流耐压/直流耐压 安规测试仪

 GPT-9601 100VA 交流耐压 安规测试仪
