数字示波器GDS-2000A

 70/100/200/300MHz带宽, 提供2/4模拟输入通道

 双取样模式: 最高2GSa/s实时取样率及100GSa/s等效取样率

 2M内存,获取更多波形细节

 8" 800*600高分辨率大尺寸画面, 符合视觉习惯且信息不占用波形显示区域

 第二代Memory Prime技术,波形捕获率可高达80,000次以上(80,000wfs/s)

 弹性、丰富且随时扩充的应用接口,保障客户的投资价值

 可选8或16通道逻辑仪,数模信号同时进行分析

 可选DDS波形发生器,集合式设计节省工作空间

 可带宽升级,根据预算灵活选择带宽

 可升级CAN/LIN 总线分析 ,进阶逻辑 ,资料纪录器 ,数位电压表及水平触发定点展开功能

 可以选购AFG-125P/225P任意波信号发生器以及逻辑分析仪组合成全新多功能实验工作站,成为五合一的数字示波器。(具备示波器,逻辑分析仪,电源,信号源,电压表等多功能仪器)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

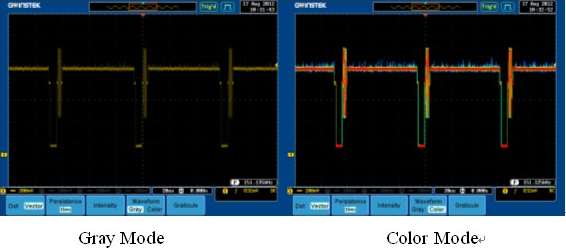

  GDS-2000A系列数字存储示波器体现了一种高价值的设计构思,包括2GSa/s采样率、2M记录长度、2/4输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术,80,000wfms/s的更新率可以快速完成波形捕获和处理。

  GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四种带宽,2和4组输入通道,整个系列涵盖8种机型。2M记录长度不仅支持长时间的波形存储,也对后期分析提供了充足的数据支持。波形获取设计和先进的VPO波形处理技术,以每秒80,000次的高速波形更新率,极大提高了GDS-2000A系列波形显示的速度和品质。

  丰富的扩展功能设计,可构成五合一多功能测试平台

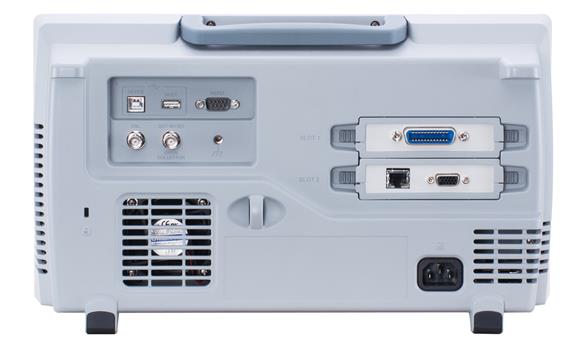

  选配的逻辑分析仪通过逻辑触发捕获信号,使逻辑波形和模拟波形显示在同一个屏幕上,方便比较和时间分析。在后面板插入8/16输入通道模组,实现混合信号示波器(MSO)功能。GDS-2000A系列具备如今所有高端DSO应有的性能特点。标配的RS-232C接口、USB接口和Go-NoGo输出,以及选配的以太网接口、SVGA视频输出接口和USB-GPIB转接头,供用户自行选择。可选配信号源模块,适中的价格,创新的设计,GDS-2000A具有很高的客户价值。

数字混合存储示波器 GDS-2000A 系列介绍

http://v.youku.com/v_show/id_XNjAxOTM0MzQw.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A功能键整体介绍

http://v.youku.com/v_show/id_XNTQwODY3NzI4.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A图片预览功能

http://v.youku.com/v_show/id_XNTAwMTI3NjQw.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A数字滤波功能

http://v.youku.com/v_show/id_XNTAwMTI2MzMy.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A有15个档位处在最大2G采样率http://v.youku.com/v_show/id_XNTAwMTExNjEy.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A波形捕获率80,000wfrms/s验证http://v.youku.com/v_show/id_XNTAwMTEwNTQ0.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A系列介绍

http://v.youku.com/v_show/id_XNTAwMDc3MjEy.html?spm=a2hzp.8253869.0.0

快速选型:
快速选型

型号

带宽

采样率

存储深度

通道数

标配接口

GDS-2102A

100MHz

2GSa/s

2M

2

USB/RS232,LAN/GPIB选配

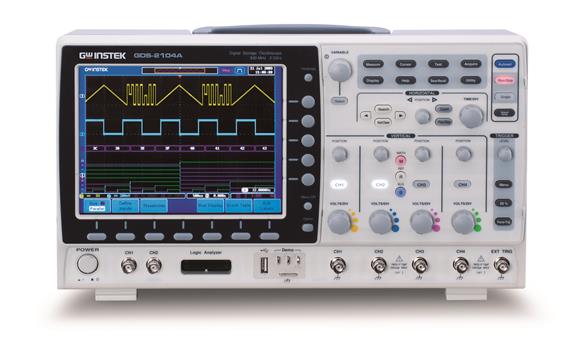

GDS-2104A

100MHz

2GSa/s

2M

4

USB/RS232,LAN/GPIB选配

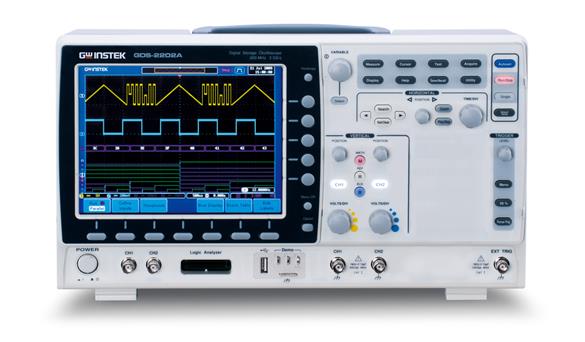

GDS-2202A

200MHz

2GSa/s

2M

2

USB/RS232,LAN/GPIB选配

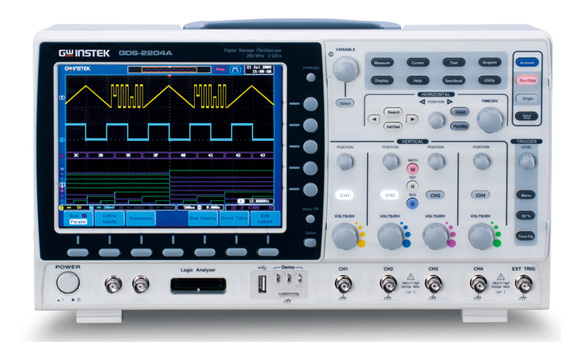

GDS-2204A

200MHz

2GSa/s

2M

4

USB/RS232,LAN/GPIB选配

GDS-2302A

300MHz

2GSa/s

2M

2

USB/RS232,LAN/GPIB选配

GDS-2304A

300MHz

2GSa/s

2M

4

USB/RS232,LAN/GPIB选配

详细规格


GDS-2072A

GDS-2074A

GDS-2102A

GDS-2104A

GDS-2202A

GDS-2204A

GDS-2302A

GDS-2304A

垂直系统

通道

2Ch+EXT

4Ch+EXT

2Ch+EXT

4Ch+EXT

2Ch+EXT

4Ch+EXT

2Ch+EXT

4Ch+EXT

带宽

DC~70MHz(-3dB)

DC~100MHz(-3dB)

DC~200MHz(-3dB)

DC~300MHz(-3dB)

上升时间

5ns

3.5ns

1.75ns

1.17ns

带宽限制(-3dB)

20MHz

20MHz

20MHz/100MHz

20MHz/100MHz/200MHz

垂直分辨率

8 bits@1M:1mV*~10V (*:当垂直档位是1mV/div时,带宽限制将自动设为20MHz)

输入耦合

AC,DC,GND

输入阻抗

约1MΩ//16pF

精确度(**)

选择1mv/div时,±(3%×|读值|+0.1div+1mV);选择≥2mv/div时,±(5%×|读值|+0.1div+1mV);
(测量方式是以平均16次以上的模式并将水平位置设为零)

极性

正常,反相

最大输入电压

300Vrms,CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒:300Vrms CAT II)

偏移范围

1mV/div~20mV/div:±0.5V;50mV/div~200mV/div:±5V;500mV/div~2V/div:±25V;5V/div~10V/div:±250V

波形信号处理

+、-、×、÷、FFT、FFTrms、d/dt、∫dt、√
FFT:频谱幅度。将FFT垂直档位设为线性RMS或dBV RMS,FFT视窗:Rectangular、Hamming、Hanning、Blackman-Harris

触发系统

触发源

CH1、CH2、CH3*、CH4*、Line、EXT、D0~D15**(*4通道机型; **需选配逻辑分析功能)

触发模式

自动(支持小于100ms/div的滚动模式)、正常、单次

触发类型

边沿、脉冲宽度、视频、脉冲矮波(Runt)、上升&下降、交替、事件延迟(1~65,535 events)、时间延迟(10ns~10s)、
逻辑*、总线*、*需选配DS2-08LA或DS2-16LA

触发延迟时间

10ns~10s

耦合选项

AC、DC、低频抑制、高频抑制、噪声抑制

灵敏度

DC ~ 100MHz,约1div或1.0mV;100MHz ~ 200MHz,约1.5div或15mV;200MHz ~ 300MHz,约2div或20mV

外部触发

范围

±15V

灵敏度

DC~100MHz,约100mV;100MHz ~ 200MHz,约150mV;200MHz ~ 300MHz,约150mV

输入阻抗

1MΩ±3%,约16pF

水平系统

时基范围

1ns/div~100s/div(1-2-5步进);ROLL;100ms/div~100s/div

前置触发

最大10格

后置触发

最大1,000格

精确度

≥1ms时间间隔,±20 ppm

实时采样率

1CH:最大2GSa/s;2CH:最大1GSa/s

等效采样率

最大100GSa/s

记录长度

最大2Mpts

捕获模式

正常, 平均, 峰值侦测, 单次

峰值侦测

2ns(典型值)

平均次数

2~256次可选

X-Y模式

X-轴输入

通道1;通道3* (*:仅4通道机型)

Y-轴输入

通道2;通道4* (*:仅4通道机型)

相位移

±3°在100kHz

光标和测量

光标

幅值, 时间, 门限;单位:秒(S), Hz (1/S), 相位(°), 比率(%)

自动测量

36组: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 频率, 周期, 上升时间, 下降时间, +宽度, -宽度, 占空比, +脉冲, -脉冲, +边沿, -边沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR,  LFF, 相位, 光标测量

控制面板功能

光标测量

自动计数

6位;范围从2Hz~额定带宽

自动设置

一键自动设置所有通道的垂直、水平和触发系统

保存设置

20组

保存波形

24组

显示系统

显示器

8" TFT LCD SVGA彩色显示屏

显示分辨率

800水平×600垂直像素(SVGA)

插补点方式

Sin(x)/x & 等效采样

波形显示方式

点, 向量, 可调余晖(16ms~10s), 无限余晖

波形更新率

最快每秒80,000次波形更新

显示模式

YT;XY

显示格线

8×10格

接口

RS-232C

DB-9公头

USB接口

2个USB 2.0高速host接口, 1个USB 2.0高速device接口

以太网接口

RJ-45接口,10/100Mbps,带HP Auto-MDIX(选配)

SVGA Video接口

SVGA输出(选配)

GPIB

GPIB模组(选配)

Go-NoGo BNC

5V Max/10mA TTL集电极开路

Kensington锁

后面板安全槽,使用标准Kensington锁

逻辑分析仪
(选配)

采样率

500MSa/s

带宽

200MHz

记录长度

最大每通道2M

输入通道

16通道(D15~D0)或8通道(D7~D0)

触发类型

边沿,模式,脉冲宽度,串行总线(I2C, SPI, UART),并行

阈值

Quad-D0~D3, D4~D7…阈值, D8~D11*, D12~D15*(*:仅DS2-16LA)

阈值选择

TTL, CMOS, ECL, PECL, 自定义

阈值精度

±100mV

输入阻抗

探棒输入阻抗约为101kΩ,8pF

最大阈值范围

±10V

最大输入电压

±40V

最小电压幅度

±500mV

垂直分辨率

1 bit

电源

电源电压范围

AC 100V~240V,48Hz~63Hz,自动选择

其它

多国语言菜单

提供

在线帮助

提供

时钟

时间和日期,提供保存数据的日期/时间

操作环境

温度:0~50℃,相对湿度:≤80%(40℃或以下);相对湿度:≤45%(41℃~50℃)

尺寸&重量

380(W)×220(H)×145(D)mm,约4.2kg


配件:

 使用手册×1,电源线×1,CD×1

 GTP-070B: 70MHz(10:1/1:1)开关无源探棒, 用于GDS-2072A/2074A(每通道一根)

 GTP-150A: 150MHz(10:1/1:1)开关无源探棒,用于GDS-2102A/2104A(每通道一根)

 GTP-250A: 250MHz(10:1/1:1)开关无源探棒,用于GDS-2202A/2204A(每通道一根)

 GTP-350A: 350MHz(10:1/1:1)开关无源探棒,用于GDS-2302A/2304A(每通道一根)

 选配

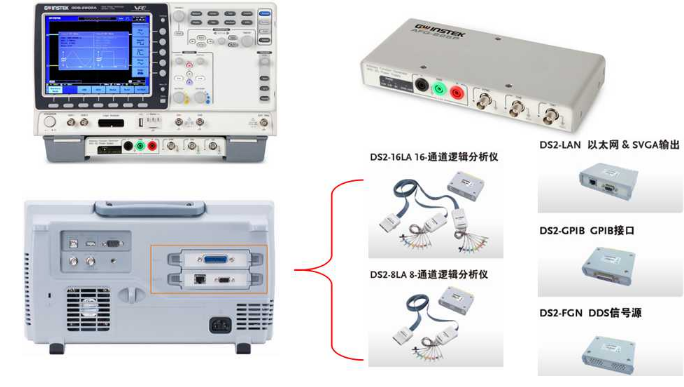

 DS2-LAN 以太网&SVGA输出

 DS2-GPIB GPIB接口

 DS2-FGN DDS信号发生器

 DS2-8LA 8-CH逻辑分析仪,带GTL-8LA

 GTL-8LA 8-CH逻辑分析仪测试探棒

 DS2-16LA 16-CH逻辑分析仪,带GTL-16LA

 GTL-16LA 16-CH逻辑分析仪测试探棒

 免费下载

 PC软件 FreeWave软件

 驱动 USB驱动;LabView驱动

订购信息:

 GDS-2072A 70MHz, 2通道,彩色 LCD显示数字储存示波器

 GDS-2074A 70MHz, 4通道,彩色 LCD显示数字储存示波器

 GDS-2102A 100MHz,2通道,彩色 LCD显示数字储存示波器

 GDS-2104A 100MHz,4通道,彩色 LCD显示数字储存示波器

 GDS-2202A 200MHz,2通道,彩色 LCD显示数字储存示波器

 GDS-2204A 200MHz,4通道,彩色 LCD显示数字储存示波器

 GDS-2302A 300MHz,2通道,彩色 LCD显示数字储存示波器

 GDS-2304A 300MHz,4通道,彩色 LCD显示数字储存示波器

下载:
    暂无数据
