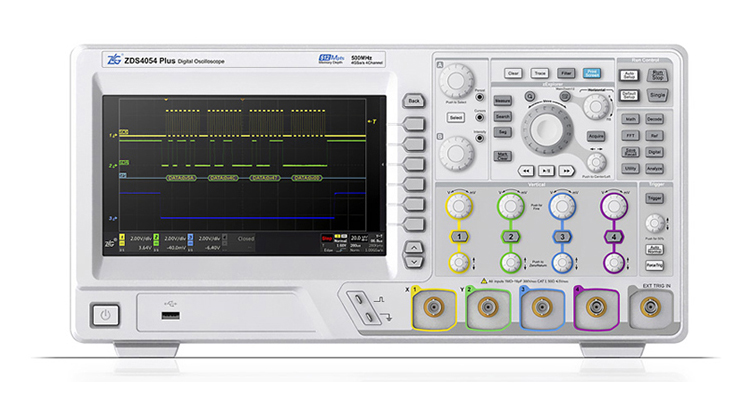

数据挖掘型数字示波器ZDS4000系列

512M海量存储深度

4GSa/s采样率

54种自动测量

4个输入通道

9英寸触摸显示屏

电源分析

环路测试

时序分析

模板测试


  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

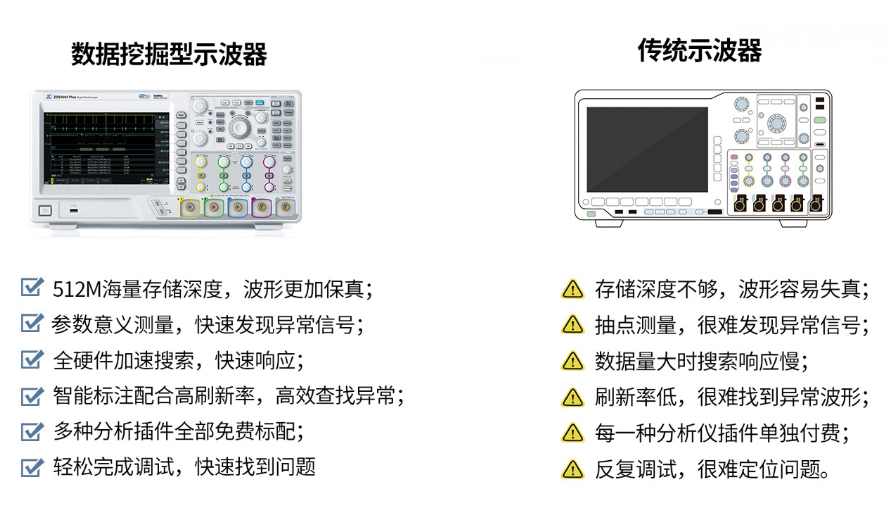

什么是数据挖掘型示波器?

捕获512M海量的波形大数据,配合深层次数据挖掘能力,基于全触屏和流畅的操作体验,以一种全新的分析方式定位问题,这就是数据挖掘型示波器!

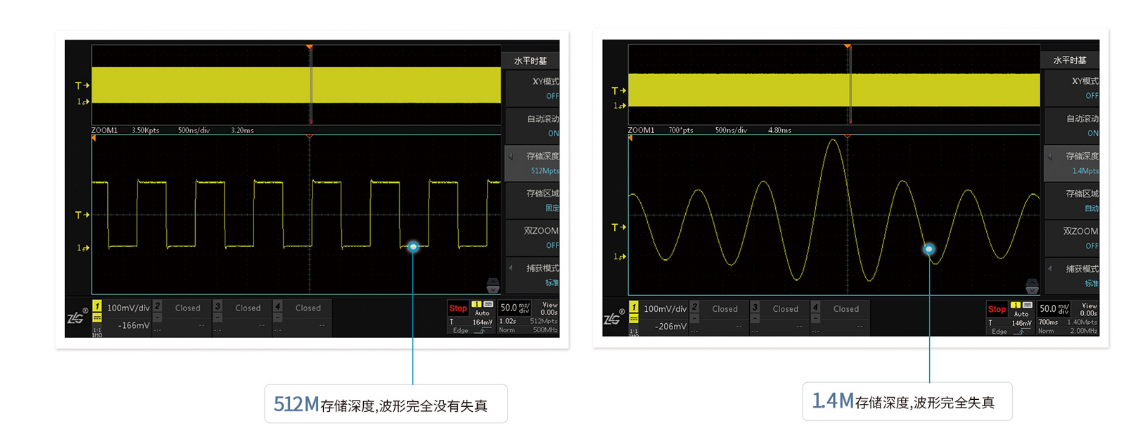

数据挖掘第一步:512M大数据存储

存储深度等于采样率乘以采样时间,512M大存储深度,长时间捕获波形,依然不会出现波形失真。

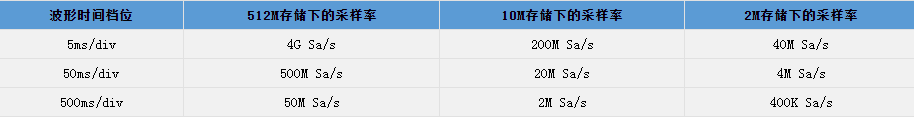

不同存储深度下的采样率和时间档位对应表

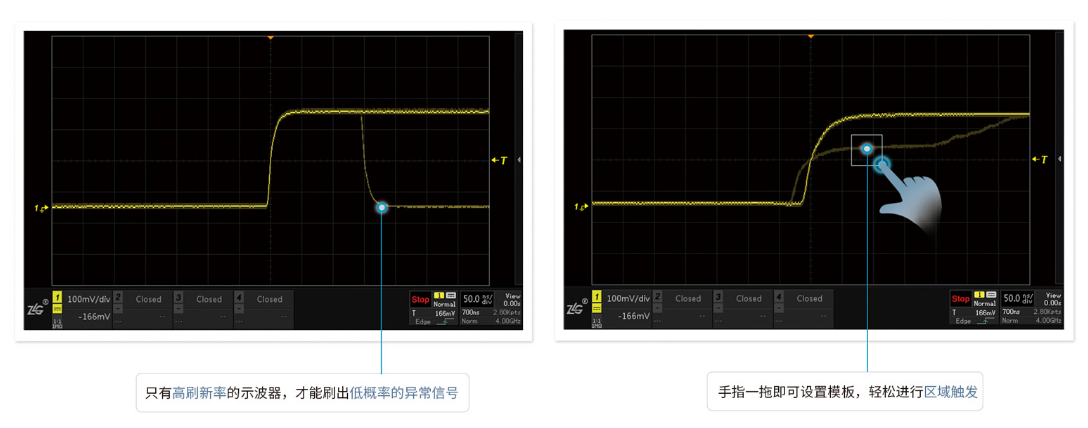

数据挖掘第二步:1M刷新率异常捕获

波形刷新率越高,死区时间就越短。ZDS4000系列示波器,标配1M次波形刷新率,配合模板触发,让您最大概率的发现并捕获异常信号。

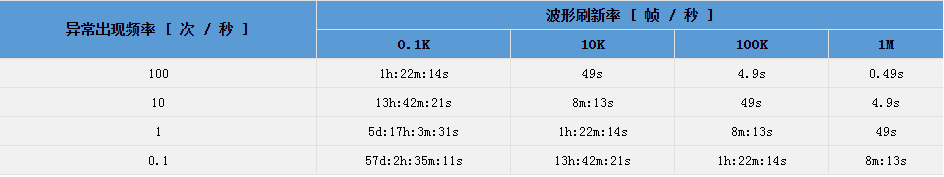

不同刷新率对应的异常捕获时间

注:以上条件为4GSa/s采样率,10ns/div,错误检出的概率99.9%。

注:以上条件为4GSa/s采样率,10ns/div,错误检出的概率99.9%。

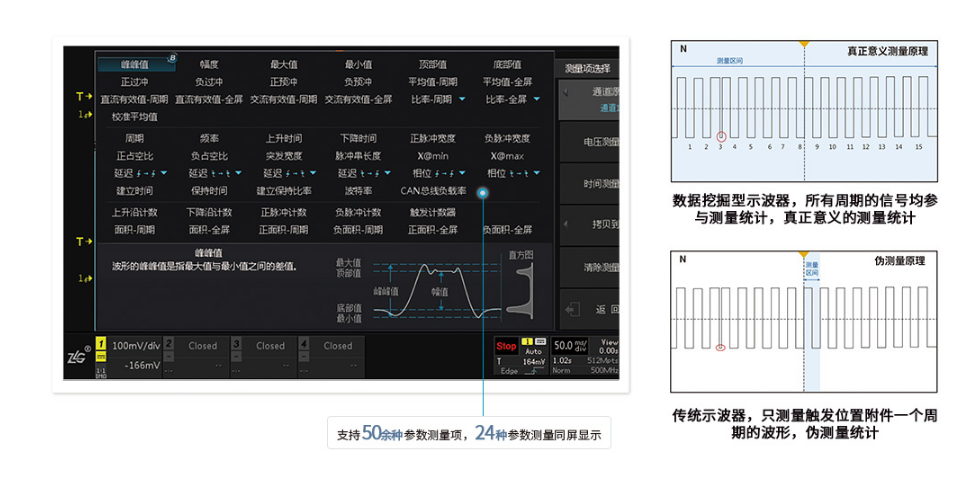

数据挖掘第三步:参数测量

不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS4000系列示波器通过FPGA全硬件并行处理,基于原始采样率和512Mpts全存储深度,对每一帧波形每一周期进行测量统计,仅需约1秒即可实现对512Mpts数据的“真正意义”参数测量,测试项目可达50余种,并且支持24种参数同时显示。这与传统意义示波器的测量有着本质的区别,也是示波器测试手段与测试方法的突破。

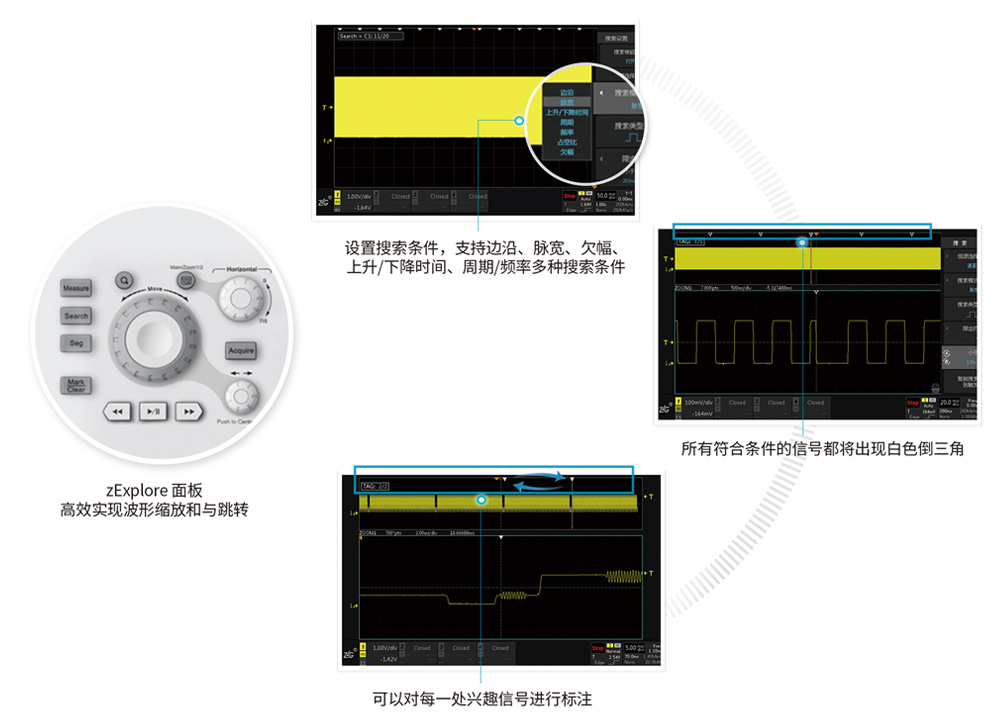

数据挖掘第四步:波形搜索与智能标注

ZDS4000系列示波器不只提供了512M的波形大数据,还配有强大的波形搜索功能和智能标注功能。您可以先通过边沿、脉宽、欠幅、上升/下降时间、周期/频率等多种搜索条件来定位512Mpts波形数据中的异常点,再对找出的异常信号使用标注功能,对异常信号进行标注。这里,所有的测量都是经过FPGA全硬件加速,整个过程1S左右即可完成。再对找出的异常信号使用标注功能,对异常信号进行标注。

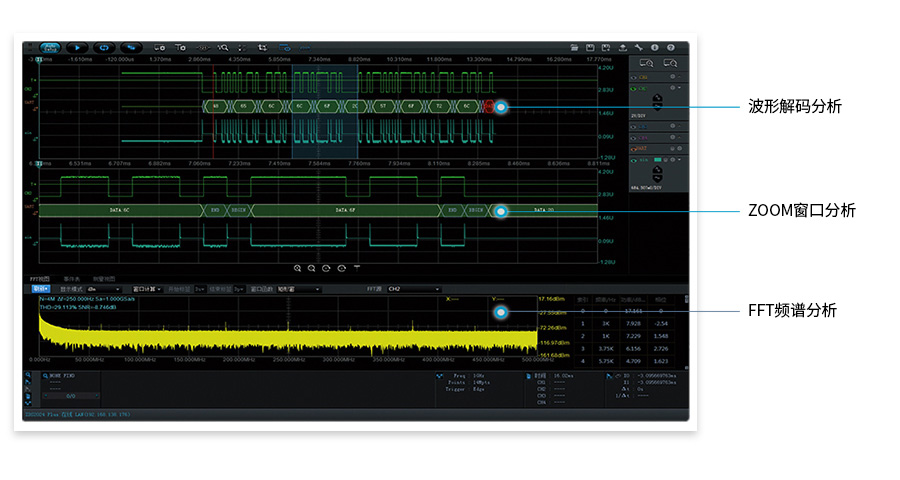

分析插件与特色功能


不同于每一种分析插件单独付费的形式,ZDS4000系列示波器所有分析插件全部标配,可以针对兴趣波形进行更进一步的深度分析,

            大大提高整体系统信号的故障调试效率,协助工程师快速定位出问题。

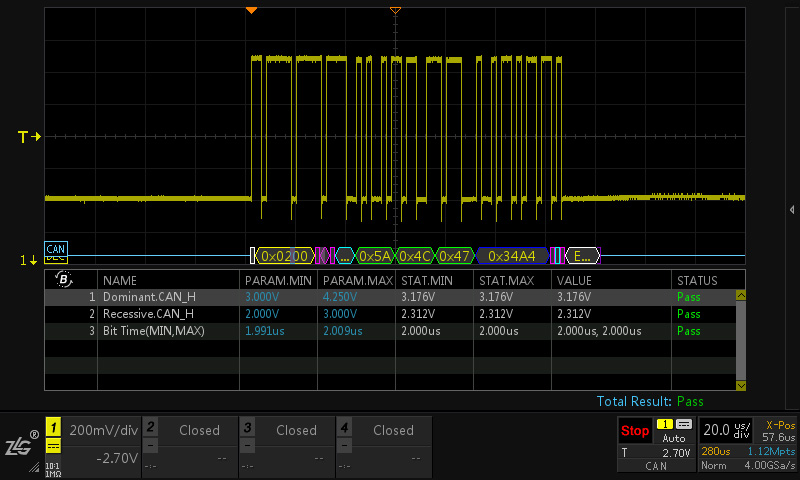

时序分析

ZDS4000系列示波器免费标配时序分析功能,支持自定义参数配置对I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch进行分析处理。自动分析多个波形中最差情况是满足标准,可直接筛选某个特定节点并直接生成附带截图的报告。

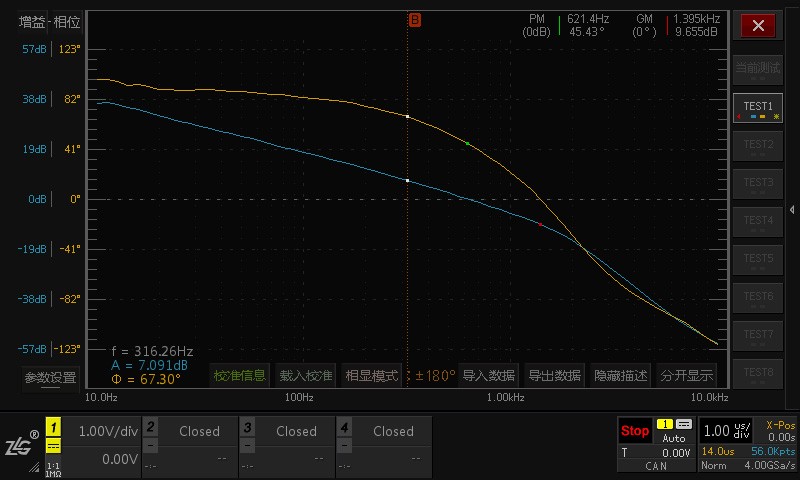

环路测试

致远电子 ZDS4000系列示波器支持环路测试分析软件。相对于几十万的专业环路分析仪器,内嵌的环路测试分析软件不仅有完善的环路测试方法和精准的测量精度, 并且            对测试操作和用户体验进行了创新性地设计。

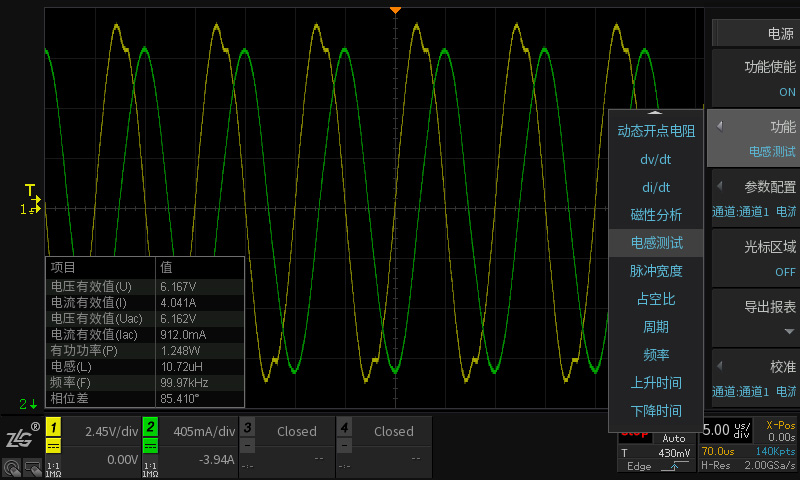

电源分析

开关电源的质量直接影响到产品的技术性能以及其安全性和可靠性。电源测试项目多,计算量大,统计繁琐等问题一直困扰着工程师们,为了解决这些问题,致远电子在示波器中增加开关损耗、SOA、电感测试等电源分析功能。如在电感测试功能中可直接对电感、有功功率等项目进行计算,方便工程师快速、准确地测试电源产品。









快速选型:

快速选型

系列

型号

模拟带宽

通道

采样率

存储

深度

波形刷新率

协议解码种类

FFT点数

测量统计项

FIR滤波器

数据挖掘型

ZDS4054 Plus

500MHz

4

4G

512Mpts

>1Mwfms/s

41种

4M

54种

ZDS4034 Plus

350MHz

4

4G

512Mpts

>1Mwfms/s

41种

4M

54种

ZDS4024 Plus

200MHz

4

4G

512Mpts

>1Mwfms/s

41种

4M

54种



型号

ZDS4054 Plus

ZDS4034 Plus

ZDS4024 Plus

模拟带宽

500MHz

350MHz

200MHz

采样率

4GSa/s

4GSa/s

4GSa/s

输入通道

4

4

4

最大存储深度

512Mpts

512Mpts

512Mpts

最大波形刷新率

1000,000wfms/s

1000,000wfms/s

1000,000wfms/s

FFT点数

4M

4M

4M

时基范围

500ps/div-1Ks/div

500ps/div-1Ks/div

500ps/div-1Ks/div

输入灵敏度范围

2mV/div-10V/div

2mV/div-10V/div

2mV/div-10V/div

自动测量

54 种

54 种

54 种

显示器

9英寸触摸屏

9英寸触摸屏

9英寸触摸屏

高级分析功能

电源分析、环路测试、时序分析、模板测试

协议解码

41种,CAN、LIN(LIN1.3、LIN2.0)、FlexRay、MVB、CAN-FD、SENT、 WTB、1-WIRE、I2C、SPI、UART、I2C device、USB1.1(USB2.0 全速)、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、ISO7816、DALI、MIPI-DSI、NEC 红外传输协议分析、Philips RC-5、Philips RC-6、ModBus、RS485、RS232(485 和 232 使用 UART 解码)、DS18B20、SHT11、DHT11、I2S、TDM、MIL-STD-1553B、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO、MIPI-RFFE、SPC


配件:

配件名称

描述

ZP1010SA探头

每通道标配1:1/10:1 100M 无源电压探头
(ZDS1000系列示波器标配)

ZP1025SA探头

每通道标配 1:1/10:1 250M 无源电压探头
(ZDS2000B系列、ZDS3024示波器标配)

ZP1050探头

每通道标配10:1 500M 无源电压探头
(ZDS3000Plus/4000Plus系列示波器标配)

电源线

用于示波器供电

USB通信线缆

实现PC 和示波器通信 (不属于1000系列示波器标配件)

光盘资料

产品相关电子版资料

配件名称

描述

ZP1500D高压差分探头

衰减比:

1/50

1/500

测量范围:

1/50: 150V

1/500: 1500V

带宽:

1/50:可切换5M/100M

1/500:可切换5M/100M

ZCP30电流探头

带宽:

50Mhz

量程:

5A/30A

最小测量电流:

1mA

ZDS4K-FGBOX信号发生器

输出信号电压

10mV-10V @1MΩ

频率范围

10Hz-30MHz

波形

正弦波

输出阻抗

50Ω

输出接口

BNC

幅度准确度

±Vout×2%±2mV

幅度平坦度

0.3dB

CK100隔离变压器

比例系数

1:1

带宽(-3dB)

1Hz-3MHz

隔离电压

600V CATⅢ

初级次级间电容

150pF@1kHz

次级最大电流

10mA
