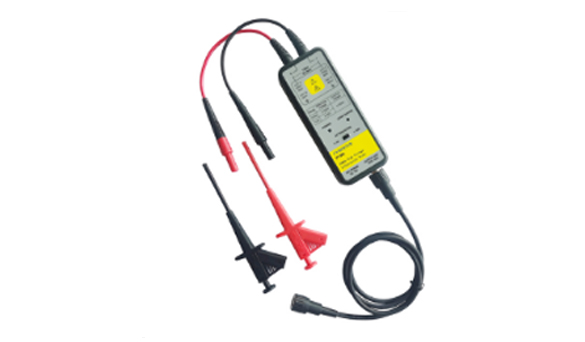

知用高压差分探头P1300 (1300Vpk/50MHz)

P1300 (1300Vpk/50MHz)

 带宽(-3dB)DC to 50MHz

 上升时间≤7ns

 精度±2%

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载
P1300高压差分探头是具有浮地测量功能的高压差分探头。其带宽达到50MHz,满足了大部分测试系统的需要;双量程可供选择,其差动测量电压范围满足大部分测试电路的要求;具有过载报警功能;探头配备标准的BNC输出接口,可与任何厂家的示波器配合使用。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
快速选型:

型   号

P1300

带宽(-3dB)

50MHz

上升时间

≤7ns

精度

±2%

量程选择(衰减比)

50X/500X

最大差分测量电压

50X

±130V

(DC + Peak AC)

500X

±1300V

共模电压(DC + Peak AC)

±1300V

最大差模电压VS频率曲线

参考下图1

最大输入对地电压(Vrms)

600V CATIII 1000V CATII

输入阻抗

单端对地

5MΩ

两输入端

10MΩ

输入电容

单端对地

<4pF

两输入端

<2pF

CMRR

DC

>80dB

100kHz

>60dB

1MHz

>50dB

噪声(Vrms)

50X

<50mV

500X

<300mV

过载指示电压阀值

50X

≥140V

500X

≥1400V

延时时间

探头主机

约10ns

BNC输出线(1米)

约5ns

过载指示灯(红灯)

终端负载要求

≥100kΩ

电源适配器

DC 12V/1.2A

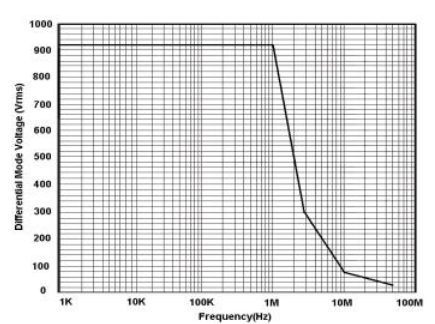

图1.最大差模电压VS频率曲线

配件:

1.绝缘活塞探夹CK-281       2.BNC输出线CK-310/320     3.适配器CK-612



订购信息:
深圳知用高压差分探头P1300 (1300Vpk/50MHz)
