知用高压差分探头DP6000系列

DP6070 (700V/70MHz):带宽(-3dB)DC to 70MHz/上升时间≤5ns

DP6150 (1500V/70MHz):带宽(-3dB)DC to 70MHz/上升时间≤5ns

DP6150A (1500V/100MHz):带宽(-3dB)DC to100MHz/上升时间≤3.5ns

DP6150B (1500V/200MHz):带宽(-3dB) 200MHz/上升时间 ≤1.75ns

DP6280 (2800V/100MHz):带宽(-3dB) DC to 100MHz/上升时间 ≤3.5ns

DP6700 (7000V/70MHz):带宽(-3dB)DC to 70MHz/上升时间 ≤5ns

DP6700A (7000V/100MHz):带宽(-3dB)DC to 100MHz/上升时间 ≤3.5ns

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到200MHz,满足了大部分测试系统的需要;丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;用户可进入测试模式,调整偏置电压,探头长期使用后若出现失调现象,用户可进入该模式,调整偏置,实现归零;电子轻触式按键,使得使用寿命更长;具有5MHz带宽限制功能选择,5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量,并可以滤除更高频率的噪声和干扰;带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;USB供电接口,使用更加方便灵活;探头配备标准的BNC输出接口,可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为1MΩ;当选择50Ω时,衰减倍数会多衰减一倍),测量被测电路波形;自动保存功能,防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

快速选型:

型  号

DP6070

DP6150(A/B)

DP6280

DP6700(A)

带宽(-3dB)

70MHz

DP6150

70MHz

100MHz

DP6700

70MHz

DP6150A

100MHz

DP6700A

100MHz

DP6150B

200MHz

上升时间

≤5ns

DP6150

≤5ns

≤3.5ns

DP6700

≤5ns

DP6150A

≤3.5ns

DP6700A

≤3.5ns

DP6150B

≤1.75ns

精度

±2%

±2%

±2%

±2%

量程选择(衰减比)

10X/100X

50X/500X

100X/1000X

100X/1000X

最大差分测量电压(DC + Peak AC)

10X

±70V

50X

±150V

100X

±280V

100X

±700V

100X

±700V

500X

±1500V

1000X

±2800V

1000X

±7000V

共模电压(DC + Peak AC)

±700V

±1500V

±2800V

±7000V

最大差模电压VS频率曲线

参考图1

参考图2

参考图3

参考图4

最大输入对地电压(Vrms)

450V CATII

600V CATIII

600V CATIII

1000V CATIII

600V CATI

1000V CATII

1000V CATII

2300V CATI

输入阻抗

单端对地

2.5MΩ

5M

5M

20M

两输入端

5MΩ

10MΩ

10MΩ

40MΩ

输入电容

单端对地

<4pF

<4pF

<4pF

<5pF

两输入端

<2pF

<2pF

<2pF

<2.5pF

CMRR

DC

>80dB

>80dB

>80dB

>80dB

100kHz

>60dB

>60dB

>60dB

>60dB

1MHz

>50dB

>50dB

>50dB

>50dB

噪声(Vrms)

10X

<20mV

50X

<50mV

100X

<100mV

100X

<200mV

100X

<120mV

500X

<300mV

1000X

<600mV

1000X

<1.2V

过载指示电压阀值

10X

≥70

50X

≥150

100X

≥280

100X

≥700

100X

≥700V

500X

≥1500V

1000X

≥2800V

1000X

≥7000V

延时时间

探头主机

9ns

9ns

9ns

9ns

BNC线(1m)

5ns

5ns

5ns

5ns

带宽限制(5MHz)

≥-3dB@5MHz

≥-3dB@5MHz

≥-3dB@5MH

≥-3dB@5MHz

过载指示灯(红灯)

过载报警声

有(可选择关闭)

有(可选择关闭)

有(可选择关闭)

有(可选择关闭)

自动保存功能

偏置可调功能

有(进入测试模式下调整)

有(进入测试模式下调整)

有(进入测试模式下调整)

有(进入测试模式下调整)

终端负载要求

≥100kΩ

≥100kΩ

≥100kΩ

≥100kΩ

电源

USB 5V/1A适配器

USB 5V/1A适配器

USB 5V/1A适配器

USB 5V/1A适配器

安全符合标准

EN61010-1: 2010

EN61010-1: 2010

EN61010-1: 2010

EN61010-1: 2010

EMC符合标准

EN61326-1:2013  EN61000-3-2:2006+A1:2009+A2:2009  EN61000-3-3:2013

EN61326-1:2013  EN61000-3-2:2006+A1:2009+A2:2009  EN61000-3-3:2013

EN61326-1:2013  EN61000-3-2:2006+A1:2009+A2:2009  EN61000-3-3:2013

EN61326-1:2013  EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013

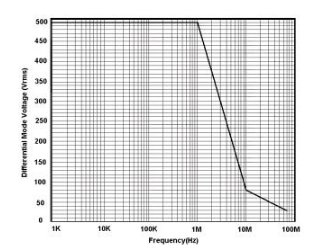

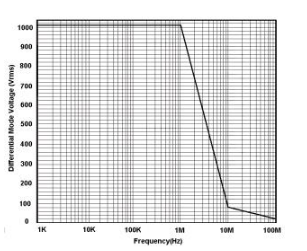

图1.DP6070最大差模电压VS频率                       图2.DP6150(A/B)最大差模电压VS频率

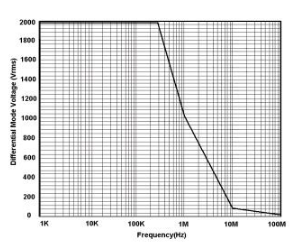

图3.DP6280最大差模电压VS频率                       图4.DP7000(A)最大差模电压VS频率

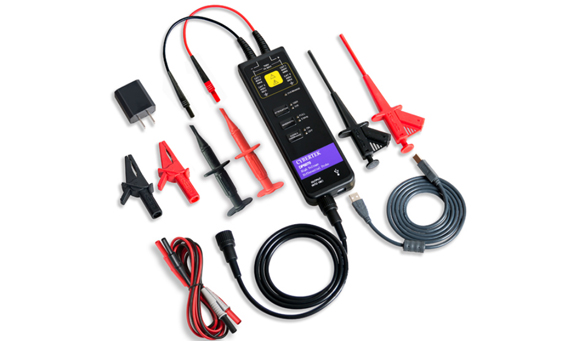

配件:

1.鳄鱼夹CK-261             2.绝缘活塞探夹CK-281       3.测试勾CK-284A



4.BNC输出线CK-310/320      5.红黑输入延长线CK-301      6.USB输出适配器CK-605



7.USB供电线CK-315

订购信息:

深圳知用差分探头DP6070 (700V/70MHz)

深圳知用差分探头DP6150 (1500V/70MHz)

深圳知用差分探头DP6150A (1500V/100MHz)

深圳知用差分探头DP6150B (1500V/200MHz)

深圳知用差分探头DP6280 (2800V/100MHz)

深圳知用差分探头DP6700 (7000V/70MHz)

深圳知用差分探头DP6700A (7000V/100MHz)
