电流探头CP3120(30A/70MHz)深圳知用
最小测量电流1mA
噪声≤75uArmS
耦合方式AC,DC
交流耦合的低频带宽<7Hz
最大绝缘线电压300V CAT I

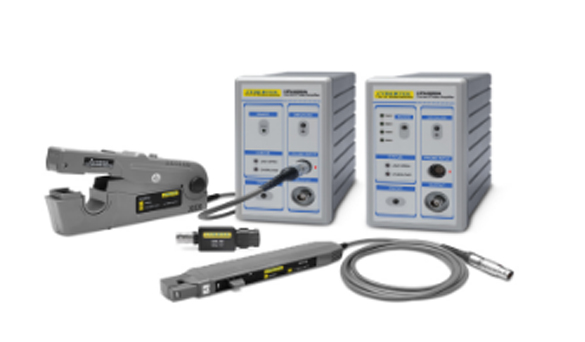

杭州正东电子为您介绍深圳知用CP3000系列
CP3000电流探头是一款能够同时测量直流和交流的高频电流探头。
CP3000系列电流探头特点
高带宽，可准确快速捕捉电流波形;
高精度，典型精度为1%，满足大部分测试领域的需要
多款型号的探头可供选择，方便不同量程电流测量;标准的BNC输出接口
可匹配任何厂家示波器。
CP3000系列的应用
常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

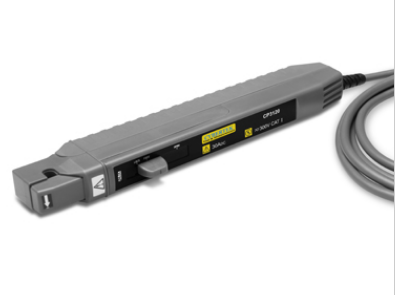

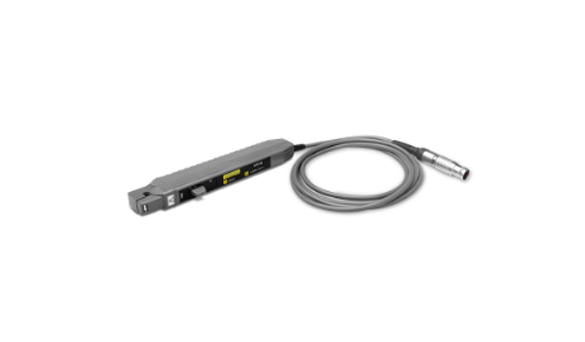

CP3120产品描述
CP3120体积轻巧，可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线;可以测量30A的连续电流和50A的峰值电流，提供70MHz的带宽;分辨率高达1mA;需配合CPA3000放大器同时使用。
型号 | CP3120 | ||
量程 | 1A/V | ||
最小测量电流 | 1mA | ||
噪声(限制带宽20MHz) | ≤75uArms | ||
耦合方式 | AC,DC | ||
交流耦合的低频带宽（-3dB） | <7Hz | ||
电流最大值（随频率上升而下降） | 量程 | 10A/V | 1A/V |
DC连续 | 30A | 5A | |
RMS(正弦波) | 21A | 3.5A | |
峰值 | 50A | 50A | |
终端负载要求 | 50Ω | ||
延时时间 | 电流系统 | 15ns | |
BNC线1米 | 5ns | ||
最大绝缘线电压 | 300V CAT I | ||

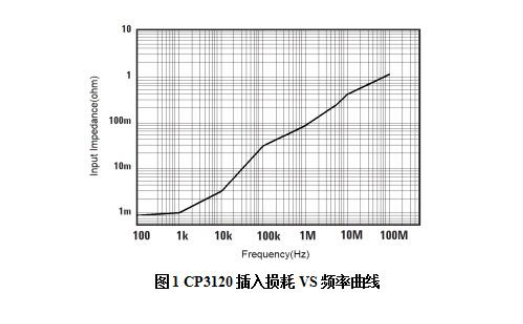

插入阻抗 | 参考图1 | ||

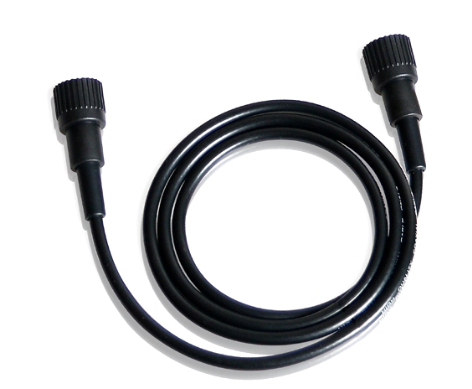

BNC输出线CK-310/320

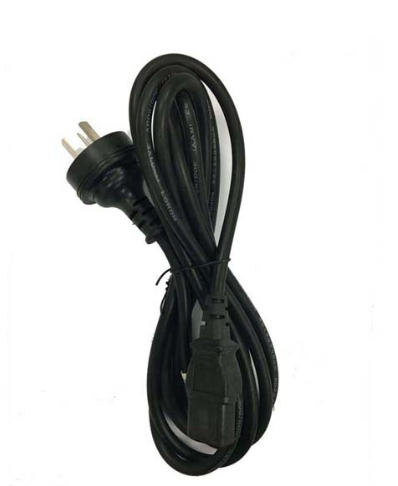

220V电源线(CK-318)
更多配件请联系我司业务员人员，根据您的需求为你匹配
CP3120 30A/70MHz深圳知用交直流电流探头 可匹配任何厂家示波器
CP3050 50A/50MHz深圳知用交直流电流探头 可匹配任何厂家示波器
CP3030 150A/15MHz深圳知用交直流电流探头 可匹配任何厂家示波器
