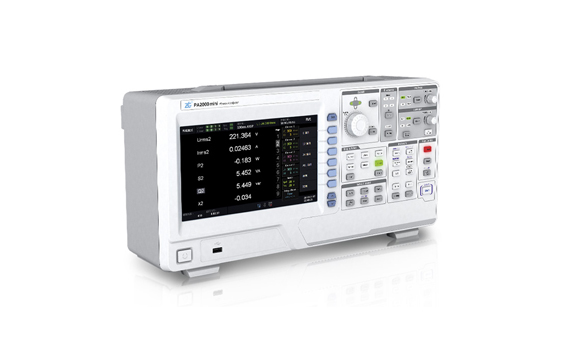

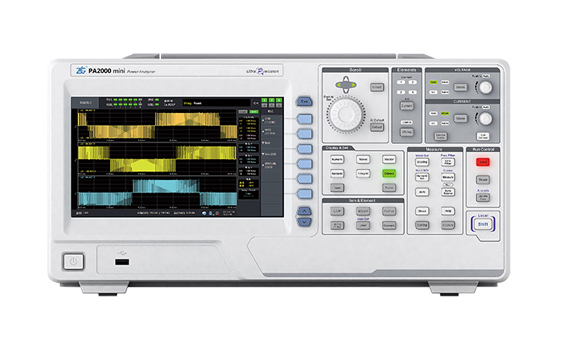

ZLG便携式功率分析仪PA2000mini

　基本功率精度:0.05%读数+0.05%量程

　带宽：DC，0.1Hz~500KHz

　分采样率：500KS/s

　输入单元数：4通道功率卡+1通道电机卡

　128次谐波测量

　显示器9”彩色液晶显示器

　分辨率800×480 像素

　触摸屏支持触摸屏操作

　显示更新与数据更新率相同

　储存模式：常规、实时、积分同步、条件触发

　数据更新率：50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。

　接口：GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、

　USB2.0 High Speed Host、U盘

产品描述
产品规格
配件
订购信息
下载

PA2000mini 是一款能进行移动便携测量的功率分析仪，在体积和重量得到进一步的优化的同时，便携式PA200mini还能保证0.05%的功率测量精度，是户外光伏现场验收测试、高铁逆变器的检测的较为核实的测试伙伴。并且PA2000mini为光伏风电现场验收提供了很大的用途。PA2000MINI功率分析仪不仅体积小，带电池，而且可连续工作3-4个小时，这款功率分析仪是非常适合光伏风电现场验收环境。

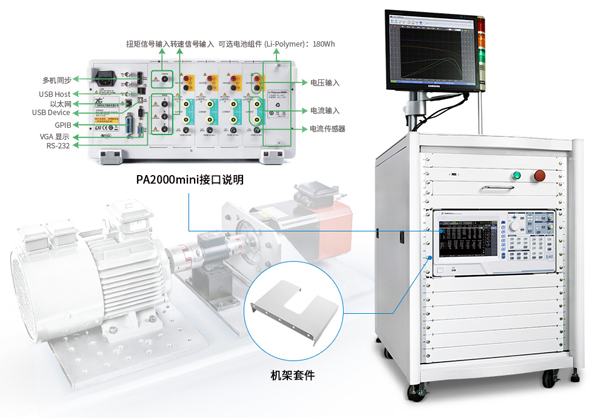

PA2000mini也是一款带有系统集成功能的功率分析仪，可以为您提供方便测试体验。4通道0.05%精度功率测量板卡加上电机测试板卡，可以轻松应用到大部分的日常测量，并且，标准配备的多种协议接口配合上机架套件，可更方便的进行系统集成。

快速选型：

PA2000MINI 功率分析仪

输入参数：

输入参数	参数描述
测量量程	电压	1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因数1.33）
	电流	直接输入（峰值因数为 3）	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
		传感器输入（峰值因数为 3）	50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值	电压	峰值 2000V 或 RMS 值 1300V，取两者较小值
	电流	直接输入	5A：峰值 15A 或 RMS 值 6.5A，取两者较小值
		传感器输入	峰值不得超过量程的 4 倍，有效值不得超过量程的2倍
瞬时最大允许输入值（≤ 1s）	电压	峰值 3000V 或 RMS 值 1500V，取两者较小值
	电流	直接输入	5A：峰值 22.5A 或 RMS 值 10A，取两者较小值
		传感器输入	峰值不得超过量程的 5 倍，有效值不得超过量程的3倍

输入阻抗	PA2000mini
电压输入阻抗	输入电阻：2MΩ，输入电容：10pF
电流输入阻抗	输入电阻：100mΩ，输入电感：0.07μH
传感器电压输入阻抗	输入电阻：1MΩ，输入电容：45pF

输入参数	PA2000mini
输入带宽	DC，0.1Hz~500KHz
采样率	500KS/s
最大连续共模电压	1000Vrms

精度：

输入信号频率范围	PA2000mini
输入信号频率范围	电压 / 电流	功率
DC	电流直接输入：0.05+0.10+20uA 电压输入：0.05+0.10 传感器：0.05+0.05	电流直接输入：0.05+0.10+20uA*电压读数电压输入：0.05+0.10 传感器：0.05+0.10
0.1Hz ≤ f ＜ 30Hz	0.10 + 0.20	0.20 + 0.40
30Hz ≤ f ＜ 45Hz	0.10 + 0.10	0.10 + 0.20
45Hz ≤ f ＜ 66Hz	0.05 + 0.05	0.05 + 0.05
66Hz ≤ f ＜ 1KHz	0.10 + 0.10	0.20 + 0.10
1KHz ≤ f ＜ 10KHz	0.20 + 0.10	0.30 + 0.20
10KHz ≤ f ＜ 50KHz	0.30 + 0.10	0.30 + 0.20
50KHz ≤ f ＜ 100KHz	2.00 + 0.50	2.00 + 1.00
100KHz ≤ f ＜ 500KHz	5.00 + 1.00	8.00 + 2.00
500KHz ≤ f ≤ 1MHz	6.00 + 1.00	10.00 + 2.00

功率分析仪的测量精度是在以下条件给出：温度：23±1℃；湿度：30~70% R.H.；输入信号：正弦波；共模电压：0V；

预热后, 线路滤波器： OFF。λ(功率因数)： 1。峰值因数：3。预热30分钟后，f是频率。数据更新率：500ms。

显示：

显示参数	PA2000mini
显示器	9”彩色液晶显示器
分辨率	800×480 像素
触摸屏	支持触摸屏操作
显示更新	与数据更新率相同

储存：

内部固态硬盘容量	240G 存储空间，支持长时间存储：大于660 小时( 常规)
USB 存储接口	支持 USB 存储接口

测试功能 / 测试条件：

数据更新率	从 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
显示更新率	与数据更新率相同
响应时间	与数据更新率相同

谐波测量（PLL同步源法）：

PLL源的基波频率	采样率（S/s）	相对FFT数据长度的窗口宽度（基波频率）	最大谐波分析次数	采样点数
10~20Hz	f×3200	3	128	9600
20~40Hz	f×1600	6	128	9600
40~55Hz	f×960	10	128	9600
55~75Hz	f×800	12	128	9600
75~150Hz	f×480	20	128	9600
150Hz~440Hz	f×320	30	128	9600
440Hz~1.1KHz	f×160	60	80	9600
1.1KHz~2.6KHz	f×80	120	40	9600

电机功能-模拟量输入参数:

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
量程	1V、2V、5V、10V、20V
截止频率（可配置）	100Hz，10kHz，50kHz，OFF
有效测量范围	±110%
最大允许电压	±22V
最大共模电压	±42Vpeak
位数	16bit
采样速率	200kHz
同步源	U1~U6/I1~I6/EXT
精度	±(0.05% 读数 + 0.05% 量程)
温漂	±0.03% 量程/℃

电机功能-脉冲频率输入参数:

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
频率范围	1Hz~1MHz
输入振幅范围	±22Vpeak
最大共模电压	±42Vpeak
有效振幅	1V
最小高脉宽	2.5μS以上
精度	±(0.05% 读数 + 1mHz)

波形采样数据保存功能：

存储项	电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
储存模式	常规、实时、积分同步、条件触发
数据类型	数值、波形、数值 + 波形
文件类型	CSV 格式、PAD 格式
存储	内部电子盘、U 盘

积分功能：

模式	可选择手动、标准、连续、实时标准、实时循环模式
WP± 模式	充电/ 放电、买电/ 卖电
计时器	设置定时器，能够自动停止积分。0000h00m00s~10000h00m00s
计数停止	积分时间达到最大积分时间(10000 小时)，或积分值达到最大/ 最小显示积分值(±999999M)，保持积分时间和积分值并且停止积分
精度	±( 功率或电流精度 + 时间精度 )
时间精度	± 读数的 0.02%

配件：

标配件（标配）
配件名称	描述
国际电源线	供电使用
产品售后服务承诺书	服务承诺书
产品校准证书	校准证书
产品入门手册	入门手册
光盘	产品相关电子版资料
合格证	合格证
干燥剂	干燥剂

测试连接头（选配）
TA1000	TA1002B	TA1002R	TA1003R	TA1003B	TA1004	TA1005

MC Φ6mm 香蕉插头，带有卡扣锁紧装置和压接端	MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，黑色	MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，红色	MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，红色	MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，黑色	MC 安全BNC公头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V	MC 安全BNC母头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V

更多配件请点击右侧即时沟通咨询我司业务员，为您提供满意的解决方案！

订购信息：

　全系列选型对比表

认证级	产品	功率精度	带宽	采样率	通道数	电压、电流值	谐波次数	存储容量
认证级	PA8000	0.01%	DC/0.1Hz-5MHz	2MS/s	7个功率通道其中可以任意选配电机通道	1500V（峰值因数1.33） 5A/50A	500次	240G
企业级高精度	PA6000H	0.01%	DC/0.1Hz-2MHz	2MS/s	7个功率通道其中可以任意选配电机通道	1500V（峰值因数1.33） 5A/50A	500次	240G
企业级高带宽	PA5000H	0.05%	DC/0.1Hz-5MHz	2MS/s	7个功率通道其中可以任意选配电机通道	1500V（峰值因数1.33） 5A/50A	500次	240G
便携式	PA2000mini	0.05%	DC/0.1Hz-500KHz	500KS/s	4个功率通道可额外选配一个电机通道可加配电池组件	1500V（峰值因数1.33） 5A	256次	240G
