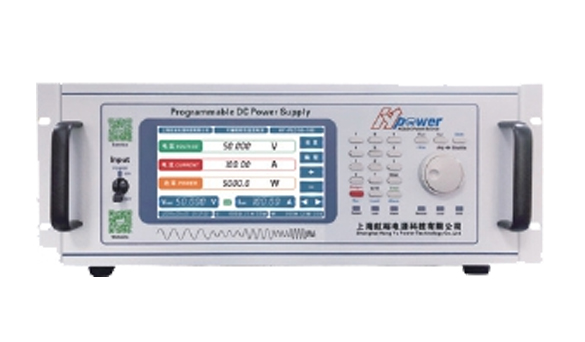

航裕电源HY-PLD线性直流电源

　输出电压max 1500V/电流max 500A

　超低纹波输出，低于1mVrms

　符合GJB-151B电磁兼容的要求

　使用在对EMC要求严格的场合

线性放大技术，超低纹波噪声

　工作模式：恒压 CV、恒流 CC，CV / CC 优先可设

　80 种电压/电流组合，可供用户自由选择

　支持前面板编程，无须上位机软件控制

　上升和下降斜率可调(电压/电流)

　电源输出软启动功能，应对感性负载

　16 bits D/A 高精度转换器，输出精确

　20 bits A/D 高精度转换器，回读更准

　多重保护功能 OVP / OCP / OTP

19 英寸标准机架或落地式

　7 英寸超大液晶显示屏

　触摸屏操作 & 数字按键输入

产品描述

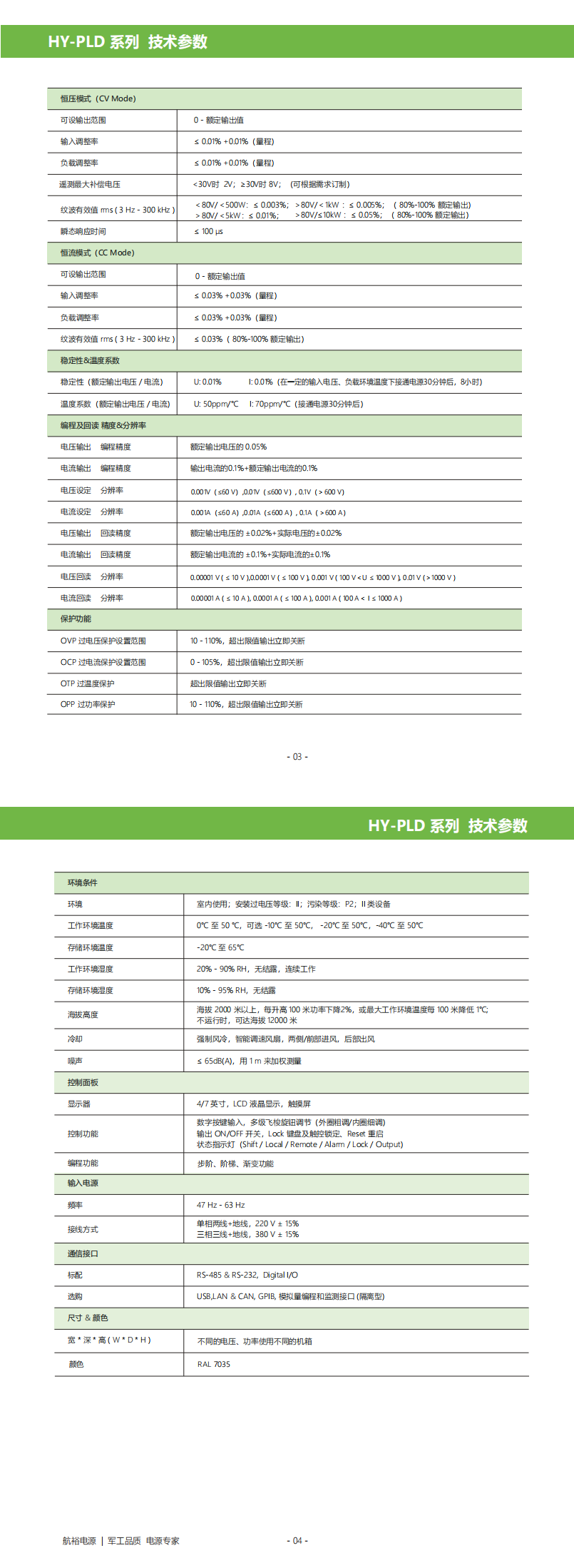

产品规格
配件
订购信息
下载

　HY-PLD系列为高纯净度、高精度、高可靠性的线性直流可调电源，采用线性功放技术，超低纹波噪声。输出电压最大 300 V，输出电流最大 250 A，输出功率最大5000W。80种电压/电流组合，可供用户自由选择。16bits D/A高精度转换器，输出精确;20bits A/D高精度转换器，回读更准;OVP/OCP/OPP/OTP多重保护功能。

HY-PLD特点：

线性放大技术，超低纹波噪声

输出电压最大 300 V

输出电流最大 250 A

输出功率最大 5000 W

工作模式：恒压 CV、恒流 CC，CV / CC 优先可设

80 种电压/电流组合，可供用户自由选择

支持前面板编程，无须上位机软件控制

上升和下降斜率可调(电压/电流)

电源输出软启动功能，应对感性负载

16 bits D/A 高精度转换器，输出精确

20 bits A/D 高精度转换器，回读更准

多重保护功能 OVP / OCP / OTP

19 英寸标准机架或落地式

7 英寸超大液晶显示屏

触摸屏操作 & 数字按键输入

多级飞梭调节旋钮

电源输入采用断路器控制，更加安全

输出 ON / OFF 按键

标配远端测量端子，补偿输出线压降

风机智能调速设计，减少噪音

前面/侧面进风，后部出风，节省散热空间

支持 Modbus 和 SCPI 协议

标配接口：RS-485 & RS-232、Digital I/O

选购接口：LAN & CAN、USB、GPIB

模拟量编程和监测(隔离型)

输出波形

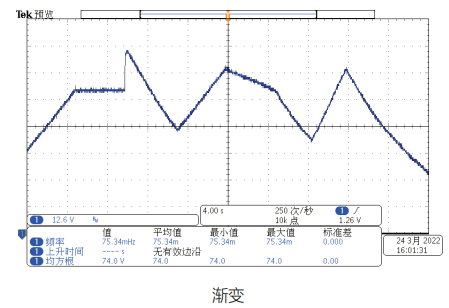

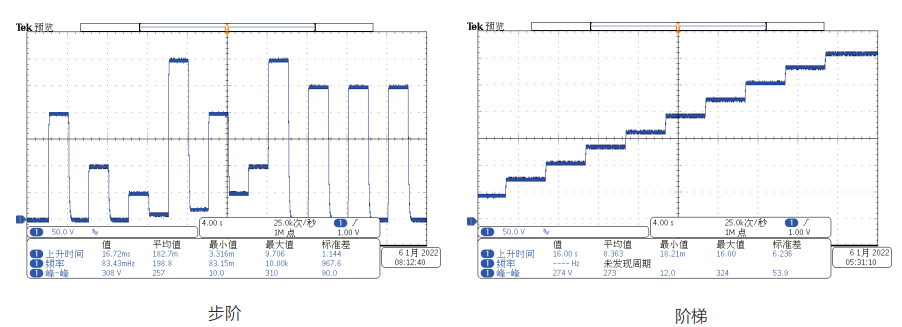

功能波形

上升时间

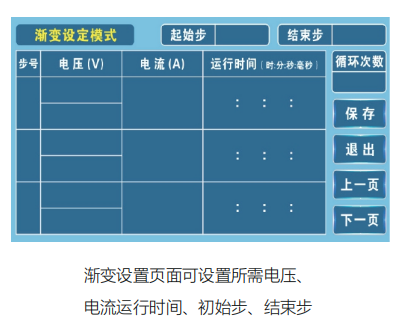

可编程功能介绍

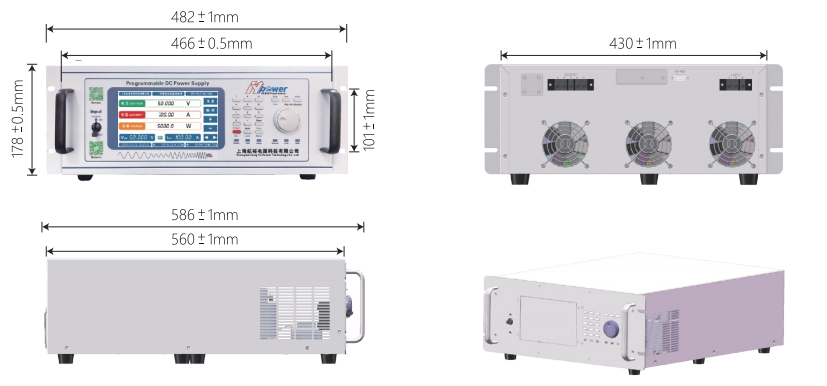

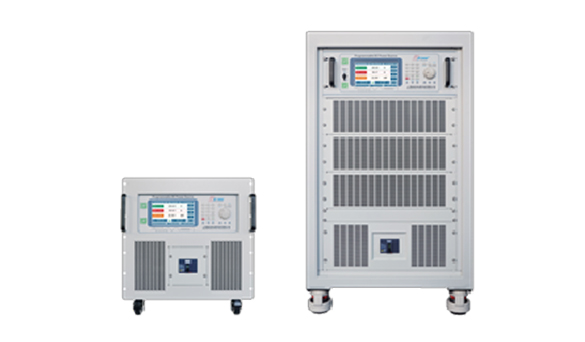

4U 430(W)*560(D)*178(H)mm

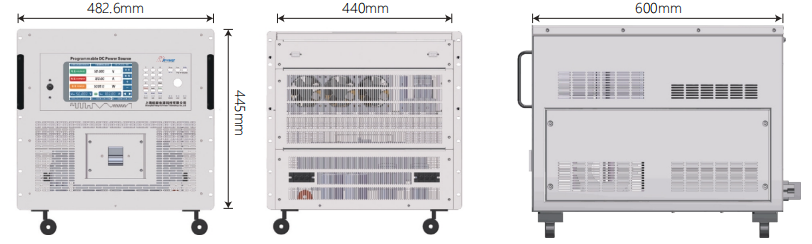

10U 440(W) * 600(D) * 445(H) mm

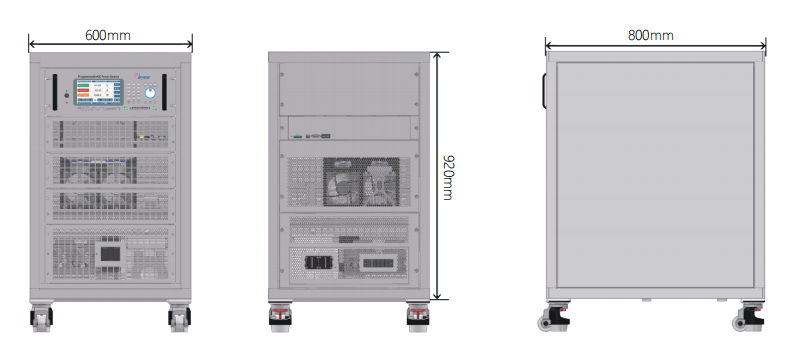

18U 600(W) * 800(D) * 920(H) mm

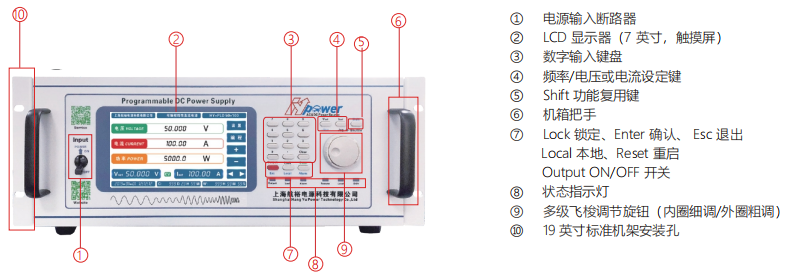

控制面板

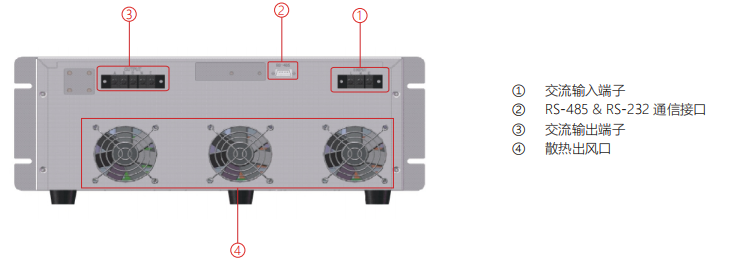

后面板

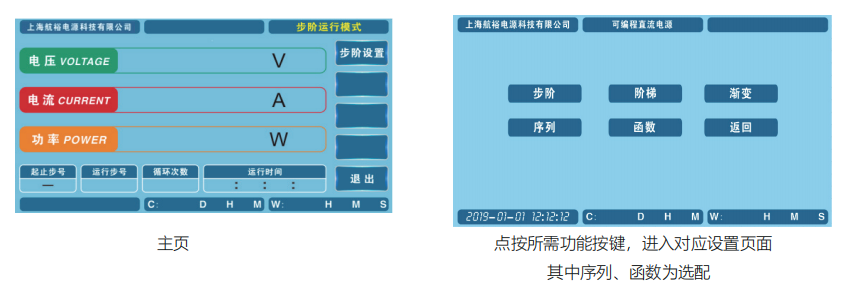

显示界面

快速选型：

配件：

　选购接口(用户可自行安装)

　　- IL LAN & CAN & USB 通信接口

　　- IG GPIB 通信接口

　　- IA 模拟量编程和监测接口(隔离型)

　　- LAN 以太网通信接口

选购功能

　　选购接口(用户可自行安装)

　　- IL LAN & CAN & USB 通信接口

　　- IG GPIB 通信接口

　　- IA 模拟量编程和监测接口(隔离型)

　　- LAN 以太网通信接口

　　- PN 正负切换

　　- ABD 防倒灌二极管

　　- BD 防接反二极管

　　- TVS 瞬态抑制二极管

　　- HS 高速跃变功能(工厂出货时安装)

　　- HR 高分辨率 / 高精度

　　- T1 工作温度 -10℃ 至 50℃

　　- T2 工作温度 -20℃ 至 50℃

　　- T4 工作温度 -40℃ 至 50℃

　　- CF 用户自定义功能(订购时请说明)

　　- MR 计量报告(由 CNAS 认证第三方出具)

*设备在规定的操作温度下连续运行30分钟以上时，所有技术指标才能得到保证。

订购信息：

选型表中，电压/电流/功率范围之外的特殊规格，接受定制

输出电压	输出功率（W） & 输出电流（A）
输出电压	10kW	5kW	3kW	2kW	1500W	1000W	500W	300W	200W	100W
1500V	6.7A	3.34A	2A	1.34A	1A	0.67A	0.34A	0.2A	0.14A	0.07A
1200V	8.3A	4.2A	2.5A	1.66A	1.25A	0.83A	0.42A	0.25A	0.17A	0.08A
1000V	10A	5A	3A	2A	1.5A	1A	0.5A	0.3A	0.2A	0.1A
800V	12.5A	6.3A	3.75A	2.5A	1.87A	1.25A	0.63A	0.37A	0.25A	0.13A
600V	16.7A	8.3A	5A	3.33A	2.5A	1.67A	0.83A	0.5A	0.33A	0.17A
500V	20A	10A	6A	4A	3A	2A	1A	0.6A	0.4A	0.2A
400V	25A	12.5A	7.5A	5A	3.75A	2.5A	1.25A	0.75A	0.5A	0.25A
300V	33A	16.7A	10A	6.7A	5A	3.3A	1.7A	1A	0.667A	0.34A
250V	40A	20A	12A	8A	6A	4A	2A	1.2A	0.8A	0.4A
160V	62.6A	31.3A	18.8A	12.5A	9.4A	6.26A	3.2A	1.875A	1.25A	0.63A
110V	91A	45.5A	27.3A	18.2A	13.7A	9.1A	4.6A	2.727A	1.818A	0.91A
80V	125A	62.5A	37.5A	25A	18.75A	12.5A	6.3A	3.75A	2.5A	1.25A
60V	167A	83.4A	50A	33.4A	25A	16.7A	8.4A	5A	3.33A	1.67A
50V	200A	100A	60A	40A	30A	20A	10A	6A	4A	2A
35V	286A	143A	85.8A	57.2A	42.9A	28.6A	14.3A	8.57A	5.714A	2.86A
30V	334A	167A	100A	66.7A	50A	33.4A	16.7A	10A	6.667A	3.34A
20V	500A	250A	150A	100A	75A	50A	25A	15A	10A	5A

选型示例：

　　产品型号：HY-PM 1200-6.7-CF

　　输出电压 0 - 1200 V，输出电流 0 - 6.7 A，选购用户自定义功能
