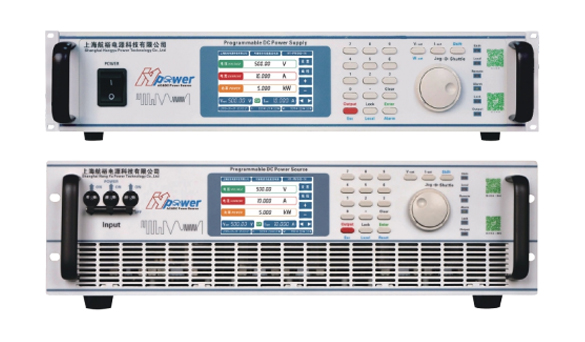

HY-PM航裕可编程多功能直流电源

 输出电压最大 1500V

 输出电流最大 1500 A

 高功率密度:单机最大 15kW / 3U & 5kW / 2U

 132 种 电压/电流组合,可供用户自由选择

 输入标配 PFC,功率因素高达 0.99(5 kW / 2U)

   工作模式:恒压 CV、恒流 CC,CV / CC 优先可设

   输入标配 PFC,功率因素高达 0.99(5 kW / 2U)

   支持前面板编程,无须上位机软件控制

  上升和下降斜率可调(电压/电流)

  电源输出软启动功能,应对感性负载

  16 bits D/A 高精度转换器,输出精确

  20 bits A/D 高精度转换器,回读更准

  多重保护功能 OVP/OCP/OTP/OPP


  • 产品描述

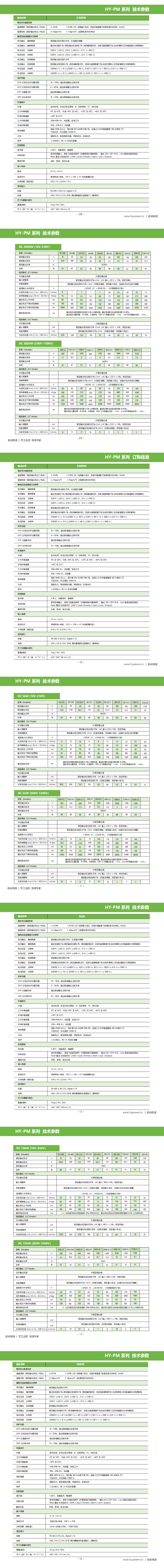

  • 产品规格
  • 配件
  • 订购信息
  • 下载

  HY-PM系列是一款可编程多功能直流电源,具有高性能、高精度、高功率密度等特点。输出电压最大1500V,输出电流最大1000A,高功率密度:单机最大 15kW / 3U & 5kW / 2U,148种电压/电流组合,可供用户自由选择。输入标配PFC,功率因素高达0.99(5kW / 2U),电源输入单相220V/三相380V可选,支持前面板编程,无须上位机软件控制。适用于变压器研发测试、磁性材料研发测试、传感器测试,压电陶瓷测试等电力电子科学研究测试。

高性能、高精度、高功率密度可编程直流电源HY-PM产

HY-PM航裕电源特点

  •   输出电压最大 1500V,输出电流最大 1500 A

  •   高功率密度:单机最大 15kW / 3U & 5kW / 2U

  •   工作模式:恒压 CV、恒流 CC,CV / CC 优先可设

  •   输入标配 PFC,功率因素高达 0.99(5 kW / 2U)

  •   支持前面板编程,无须上位机软件控制

  •   上升和下降斜率可调(电压/电流)

  •   电源输出软启动功能,应对感性负载

  •   16 bits D/A 高精度转换器,输出精确

  •   20 bits A/D 高精度转换器,回读更准

  •   多重保护功能 OVP/OCP/OTP/OPP

  •   19 英寸标准机架尺寸

  •   4 英寸超大液晶显示屏

  •   触摸屏操作 & 数字按键输入

  •   多级飞梭调节旋钮(内圈细调/外圈粗调)

  •   电源输入采用断路器控制 ,更加安全(3U)

  •   输出 ON / OFF 按键

  •   标配远端测量端子,补偿输出线压降

  •   风机智能调速设计,减少噪音

  •   前面/侧面进风 ,后部出风,节省散热空间

  •   支持 Modbus 和 SCPI 协议

  •   标配接口:RS-485 & RS-232、Digital I/O

  •   选购接口:LAN & CAN、USB GPIB 模拟量编程和监测(隔离型)


HY-PM应用领域

  •   电力电子测试

  •   科学研究测试

  •   低压电器测试

  •   功率半导体测试

  •   航空航天 国防军工

  •   汽车电子测试

  •   智能电网

输出波形

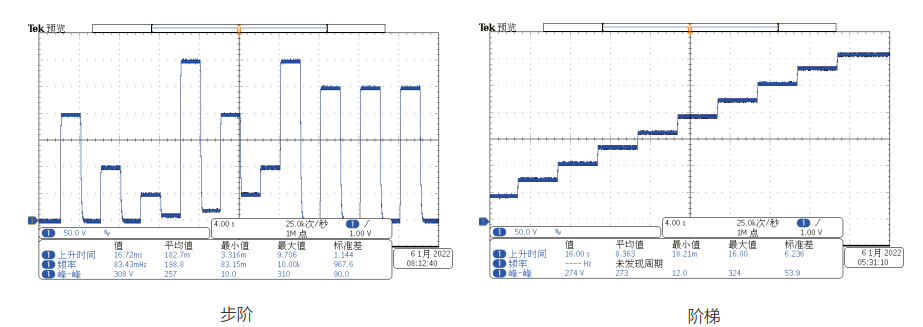

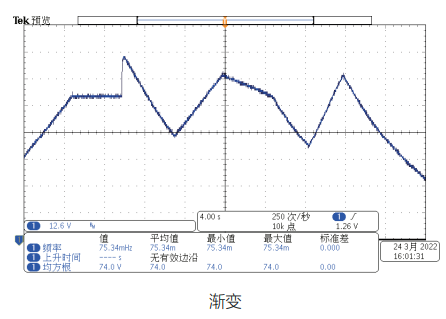

功能波形

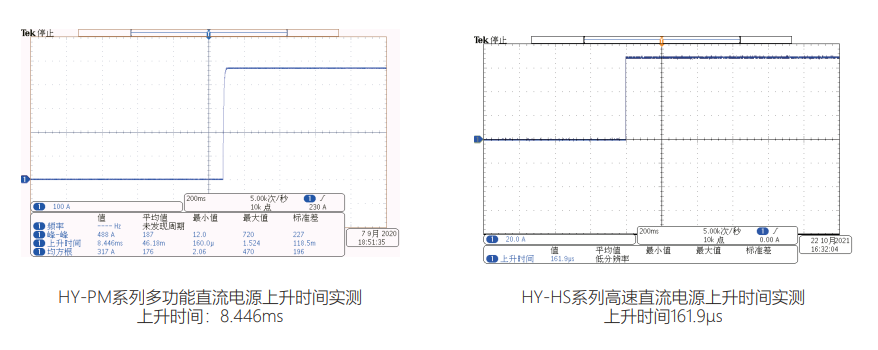

上升时间

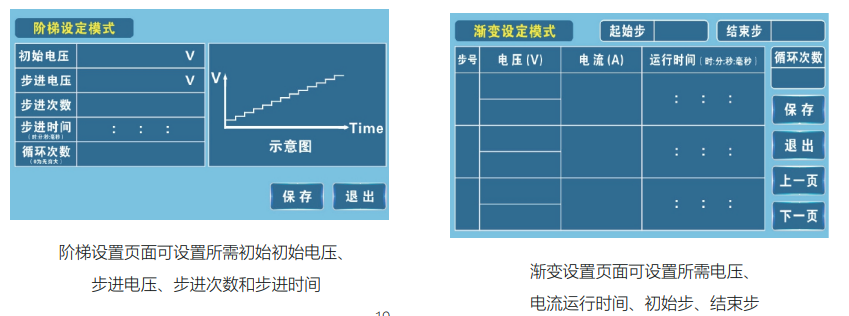

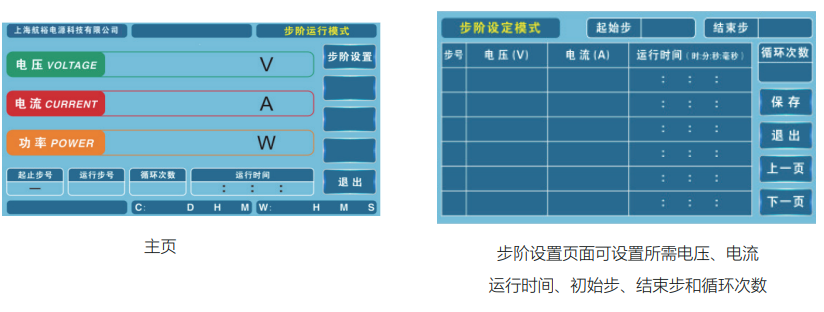

可编程功能介绍

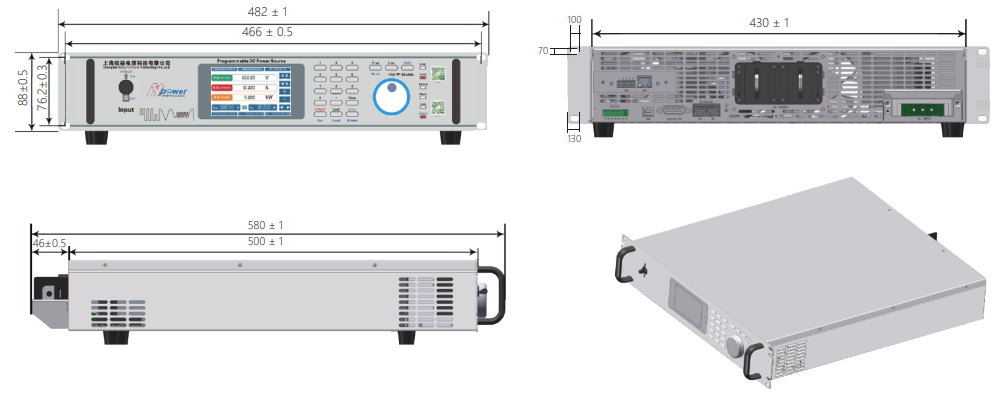

2U 430(W) * 500(D) * 88(H) mm

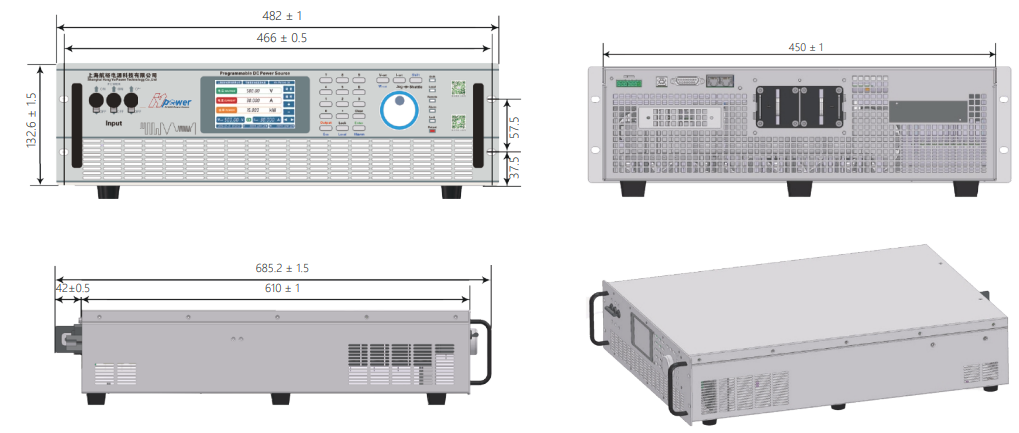

3U 450(W) * 610(D) * 133(H) mm

快速选型:

配件:

标配

  RS-485 & RS-232, Digital I / O

选购

  USB, LAN & CAN, GPIB, 模拟量编程和监测接口(隔离型)


选购接口(用户可自行安装)

  - IL LAN & CAN & USB 通信接口

  - IG GPIB 通信接口

  - IA 模拟量编程和监测接口(隔离型)

  - LAN 以太网通信接口

选购功能

  - NCH N代表数字,CH代表通道

  - PN 正负切换

  - ABD 防倒灌二极管

  - BD 防接反二极管

  - TVS 瞬态抑制二极管

  - AT 内置 ISO 16750-2 测试标准(部分波形)

  - PS 功率吸收(部分型号支持,工厂出货时安装)

  - HS 高速跃变功能(工厂出货时安装)

  - HR 高分辨率 / 高精度

  - TP 三相输入,AC 380 V(5kW / 2U)

  - T1 工作温度 -10℃ 至 50℃

  - T2 工作温度 -20℃ 至 50℃

  - T4 工作温度 -40℃ 至 50℃

  - CF 用户自定义功能(订购时请说明)

  - MR 计量报告(由 CNAS 认证第三方出具)

  - SP 序列、函数编程功能

  *设备在规定的操作温度下连续运行30分钟以上时,所有技术指标才能得到保证。

订购信息:

  选型表中,电压/电流/功率范围之外的特殊规格,接受定制

输出电压

输出功率(W) & 输出电流(A)

3U

2U

15kW

10kW

5kW

3600W

2500W

1600W

1000W

1500V

10A

6.7A

3.3A

2.4A

1.7A

1.1A

0.7. A

1200V

12.5A

8.3A

4.2A

3A

2A

1.3A

0.8. A

1000V

15A

10A

5A

3.6A

2.5. A

1.6A

1A

800V

18.8A

12.5A

6.3. A

4.5. A

3.1A

2A

1.3. A

600V

25A

16.7A

8.3. A

6A

4.2. A

2.7. A

1.7.A

500V

30A

20A

10A

7.2A

5A

3.2.A

2A

400V

37.5A

25A

12.5A

9A

6.3. A

4A

2.5. A

350V

43A

28.6A

14.3A

10.3A

7A

4.6A

3A

300V

50A

33A

16.7A

12A

8.3. A

5.3A

3.3. A

250V

60A

40A

20A

14.4A

10A

6.4A

4A

200V

75A

50A

25A

18A

12.5A

8A

5A

150V

100A

66.7A

33.3A

24A

16.7A

10.7A

6.7. A

100V

150A

100A

50A

36A

25A

16A

10A

80V

187.5A

125A

62.5A

45A

31A

20A

12.5A

60V

250A

166.7A

83A

60A

41.7A

26.7A

16.7A

40V

375A

250A

125A

90A

62.5A

40A

25A

30V

500A

333A

166.7A

120A

83A

53A

33A

20V

750A

500A

250A

180A

125A

80A

50A

10V

1500A

1040A

520A

360A

250A

160A

100A

产品型号命名规则

产品系列
HY-PM

输出电压
600


-

输出电流
25


-

选配功能
5CHCH代表通道

选型示例:

  产品型号:HY-PM 600-25-5CH

  输出电压 0 - 600 V,输出电流 0 - 25 A,选购5通道
