可编程多通道直流电源PST系列(线性)

 全数位化可程式介面,高解析度10mV、1mA

 192 * 128 LCD 显示幕,可同时显示多组设定及量测结果

 (可变更显示模式)

 视窗化直觉式智慧型操作介面,方便使用者操作

 支持多组的立即按键

 自动串并联功能

 高稳定度、低漂移

 过电压、过电流、过温度保护

 智慧型风扇控制(随着输出功率变换)

 内建 Buzzer 作为警告提示

 100组设定储存

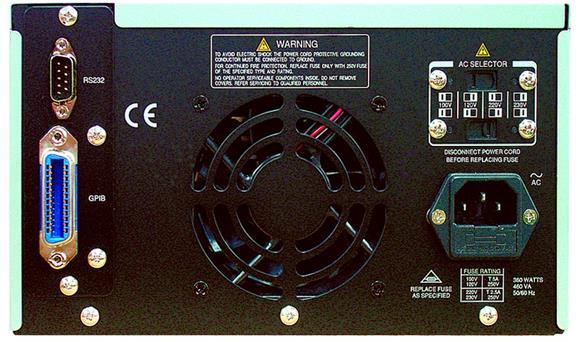

 标准RS-232接口

 选购接口:GPIB(IEEE 488.2)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

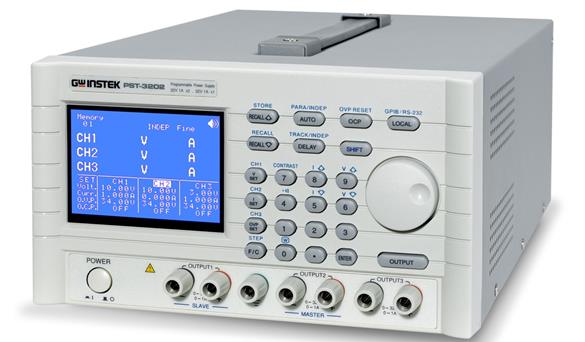

  PST系列是三路输出的可编程线性直流电源,有96 / 158W 两种功率的机型可选择。过电压、过电流和过温度保护。可使PST电源和负载免受意外损坏,高解析度可达到10mV、1mA。192X128 LCD 显示器可同时显示多组设定及量测结果;智能型风扇控制有效降低噪音。输出控制、储存/呼叫、自动追踪、自动串并联操作和简单的自动测试结构。SCPI命令集及LabVIEW驱动程序,可以透过RS-232或是GPIB介面提供编程控制或ATE开发测试软体。PST系列丰富的编程控制介面、高解析度、多组输出、自动操作功能,是产品测试或是机柜测试系统的选择。

快速选型:

快速选型

型号

最大电流

最大电压

功率

通道数

备注

标配接口

PST-3201

1A

32V

96W

3

32V/1A *3

RS232

PST-3202

3A

32V

158W

3

32V/2A*2,6V/5A

RS232





详细规格


PST-3202

PST-3201

输出

电压

0 ~ 32V x 2, 0 ~ 6V x 1

0 ~ 32V x 3

电流

0 ~ 2A x 2, 0 ~ 5A x 1

0 ~ 1A x 3

过电压保护

0 ~ 33V x 2, 0 ~ 7V x 1

0 ~ 33V x 3

负载变动率

电压

< 3mV

电流

< 3mA

电源变动率

电压

< 3mV

电流

< 3mA

分辨率

电压

10mV ( 20mV 额定电压 > 36V )

电流

1mA ( 2mA 额定电流 > 3.5A )

过电压保护

10mV ( 20mV 额定电压 > 36V )

编程精确度(25 + 5°C)

电压

≤0.05% + 20mV

电流

< 0.1% + 5mA

过电压保护

< 0.05% + 10mV

涟波&噪声(20Hz~20MHz)

电压

涟波:< 1mVrms / 3mVp-p噪声:< 2mVrms / 30mVp-p

电流

< 3mArms ( < 5mArms 额定电流 > 3.0A )

温度系数(0 ~ 40°C)

电压

< 100ppm + 3mV

电流

< 150ppm + 3mA

读值分辨率

电压

10mV ( 20mV 额定电压 > 36V )

电流

1mA ( 2mA 额定电流 > 3.5A )

读值准确度(25 + 5°C)

电压

< 0.05% + 10mV ( + 20mV 额定电压 > 36V )

电流

< 0.1% + 5mA

读值温度系数

电压

< 100ppm + 10mV ( + 20mV 额定电压 > 36V )

电流

< 150ppm + 10mA

响应时间

电压上升

10% ~ 90%:< 100mS

电压下降

90% ~ 10%:< 100mS

漂移

电压

< 100ppm + 10mV ( + 20mV 额定电压 > 36V )

电流

< 150ppm + 10mA

串联同步操作

串联同步误差

< 0.1% + 20mV

串联(负载)

< 20mV

并联同步操作

编程精确度(25+5°C)

电压:< 0.05% + 10mV ( + 20mV 额定电压 > 36V )电流:≤0.1% + 10mA过电压保护:< 0.05% + 20mV

存储器

保存/调取,

100 组

计时器

设置时间

0.1秒 ~ 99分59秒 (最大 99分59秒共100组)

分辨率

0.1秒

功能

循环输出(自动按步进行)

接口

标配:RS-232C;选配:GPIB (IEEE 488.2)

电源

AC 100V/120V/220V/240V+10%, 50/60Hz

尺寸&重量

230(宽) x 140(高) x 380(长) mm;约 10kg



配件:

 附件:

 使用手册x1,电源线x1,测试线GTL-104Ax3(PST-3202)或GTL-105Ax3(PST-3201)

 欧规测试线GTL-204A x3(PST-3202)或GTL-203A x3(PST-3201)

 选配

 Opt.01:GPIB接口(返厂安装)

 选配附件

 GRA-407 适配架(19"4U) GTL-232 RS-232C线,9针母头-9针 GTL-251 GPIB-USB-HS(高速)免费下载

 PC软件 PC软件包括数据记录;远程控制软件

 驱动 LabView驱动

订购信息:

 PST-3202 158W Triple Output Programmable D.C Power Supply

 PST-3201 96W Triple Output Programmable D.C Power Supply
