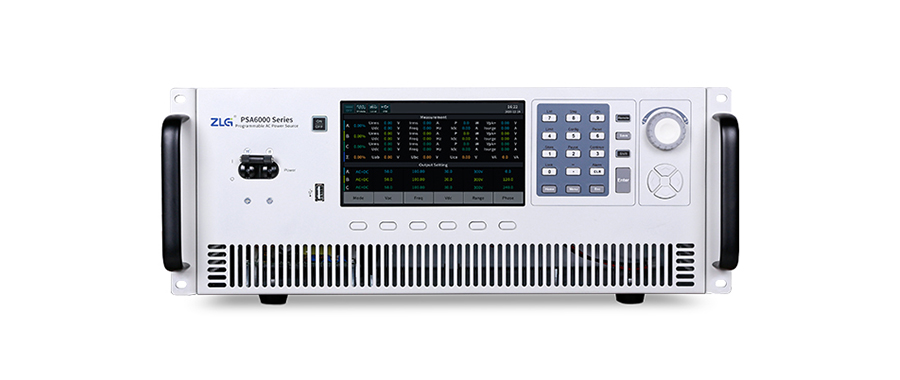

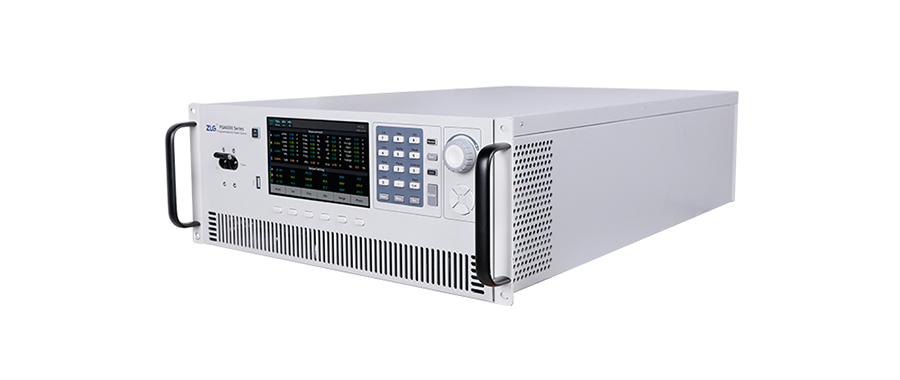

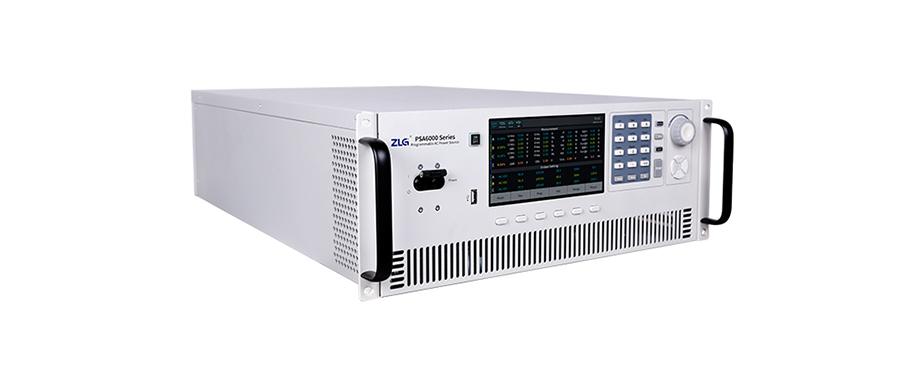

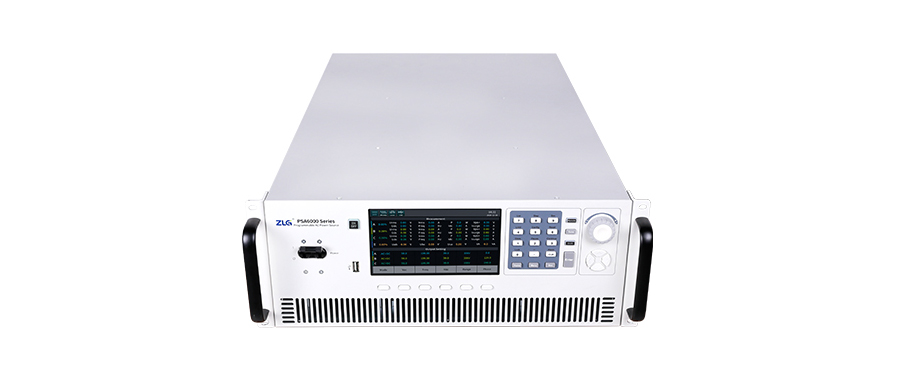

PSA系列周立功ZLG可编程交流电源

 宽范围输出交流电压:(0~400)V;

 输出交流功率:2~21kVA;

 响应时间:150us(典型值);

 上升/下降时间:130 us(典型值);

 宽范围输出交流频率:(1~2500)Hz, 可扩展至10000Hz;

 领先的电压精度0.2%,启用自校正功能后可提高至0.05%;

 3/4/5/6kVA 交流电源支持倍压输出,可达800Vac(专业版)。

 输出模式:AC、DC、AC+DC;

   大屏LCD, 简洁直观用户界面;

 支持自校正输出, 显著提高输出精度;

 可调节交流输出初始/ 结束相位角;可调节电压、频率输出变化速率;

 USB 接口支持任意波形还原输出;

 支持电压与电流谐波分析(专业版);

    可调节输出阻抗(选配);

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

PSA系列的应用优势特点:

 集成List、Step、Sim 等功能,实现电压波动仿真输出;支持谐波合成,合成高达50 阶谐波,精准模拟失真电网(专业版);可快捷调用内置正弦、方波、三角波等任意波形(专业版);符合IEC61000-4-11/13/14/28/29 等标准的电压波动测试(专业版);集成高精度功率计,可实时量测电压、电流、功率等电气参数;完善保护功能,全面保护电源与待测物;标配:RS-232 /LAN,选配:GPIB;3/4/5/6kVA 交流电源自由切换单相或三相模式。


便捷操作与完善保护功能

通过前面板按键和菜单能够全面操作高性能可编程交流电源所有功能,即通过旋钮或按键输入设置值、设置保护值及启动其它功能,显示输出电压、电流、功率与频率等电气参数,也可以锁定前面板控制,以防止意外的电源参数变更。高性能可编程交流电源的过温、过流、过压与过功率等保护功能在出现故障时断开电源输出,也可以设置输入限值防止意外输入电压、频率,从而为待测物提供全方位保护。

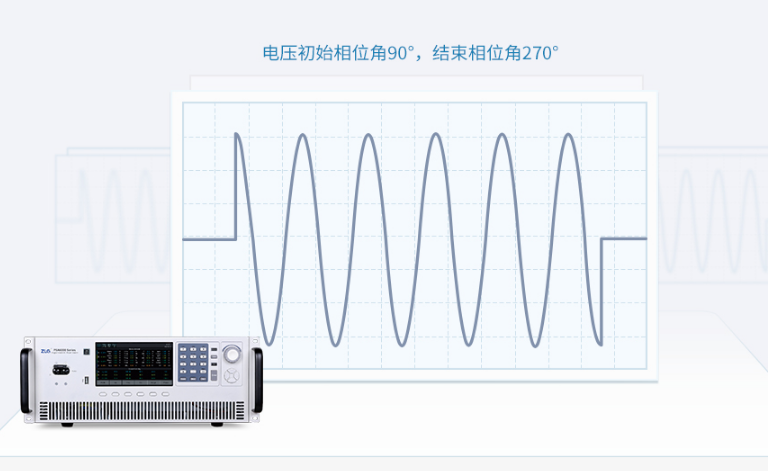

可调初始/ 结束相位角

高性能可编程交流电源可设定输出电压初始相位角与结束相位角,调节范围0~359°,调节最小分辨率1°,典型应用是将初始/ 结束相位角设置为 90°或270°,验证电子设备开机最大启动峰值电流和关断后电压下降至安全电压的时间。

多种输出模式:AC、DC、AC+DC

高性能可编程交流电源不仅可单独输出交流电(AC) 或直流电(DC), 而且能输出混合交直流电(AC+DC),适合工频变压器偏置、纹波注入等试验 。

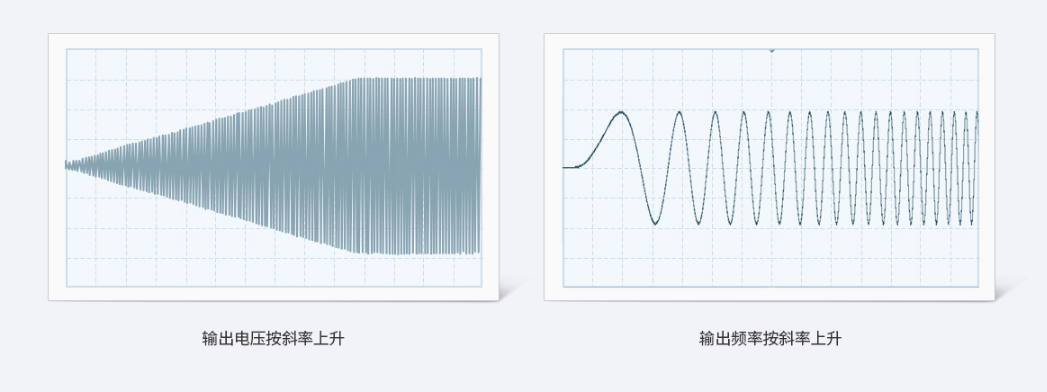

可调节电压/ 频率输出变化斜率

高性能可编程交流电源支持调节电压/ 频率输出变化斜率,线性改变输出电压/ 频率,用于验证待测物正常的运行电压与频率范围,也适用于电机、压缩机、整流器等非线性设备相关测试。

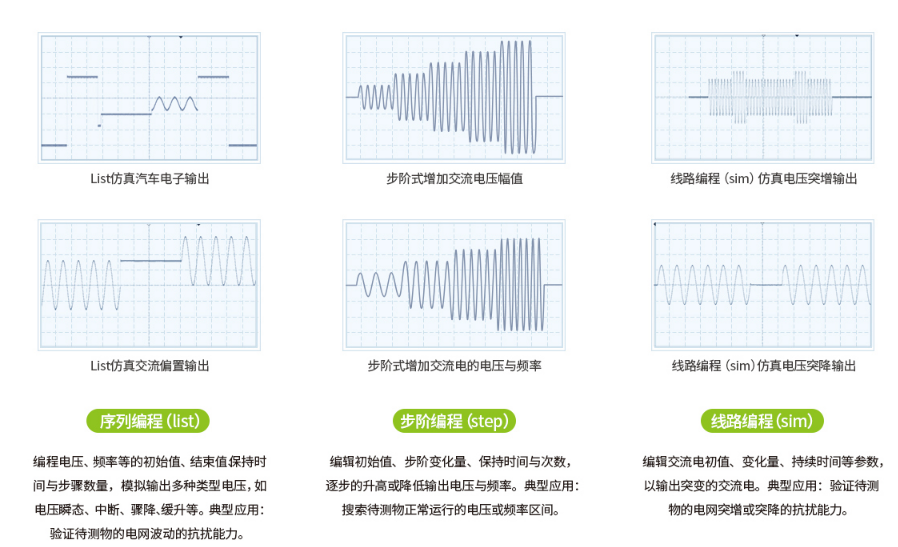

电网电压波动仿真输出

高性能可编程交流电源集成List、 Step、sim( 线路) 仿真等功能,可模拟电压突升突降、中断等多种类型电网电压波动输出,为电子产品性能和功能的验证提供多种类型的电源输入,以验证待测物对电网波动的抗扰能力。

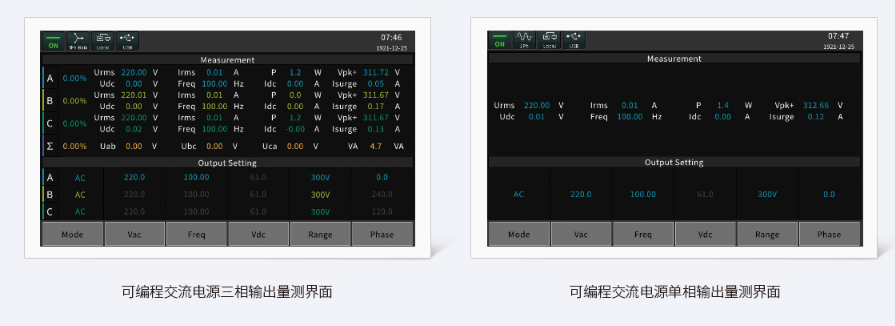

集成功能强大的功率计

高性能可编程交流电源集成功率计,精准量测输出电气参数,如电压、电流、频率、有功功率、视在功率、谐波等,也具备高达 50 次谐波分析。集成功率计与电源共用内部传感器和线路,较常规电气量测,显著节省测试设备成本和接线时间。

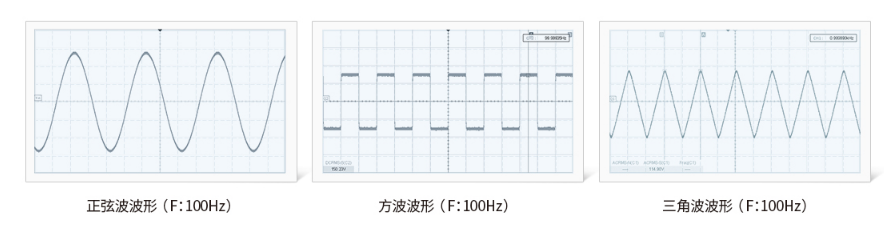

强大任意波输出(专业版)

高性能可编程交流电源内置正弦波、方波、三角波等波形,可直接调用并输出。与此同时,对于复杂不易编辑的任意波,可将波形文件导入并能完整还原输出,尤其适合于户外光伏逆变器、通讯电源、UPS 等产品验证测试。

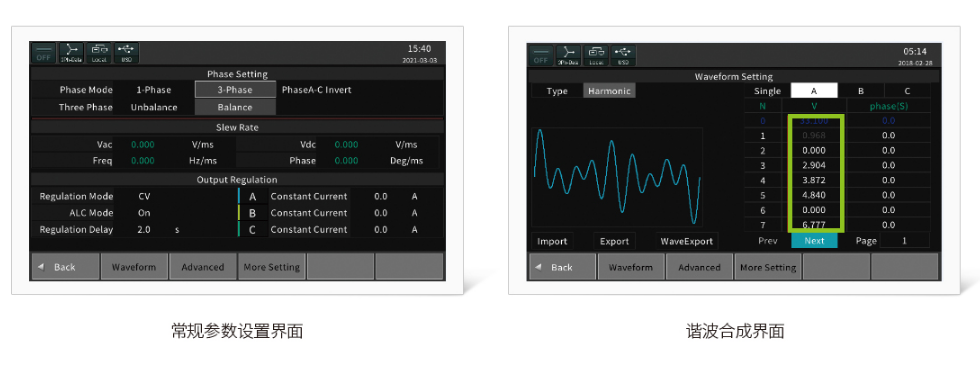

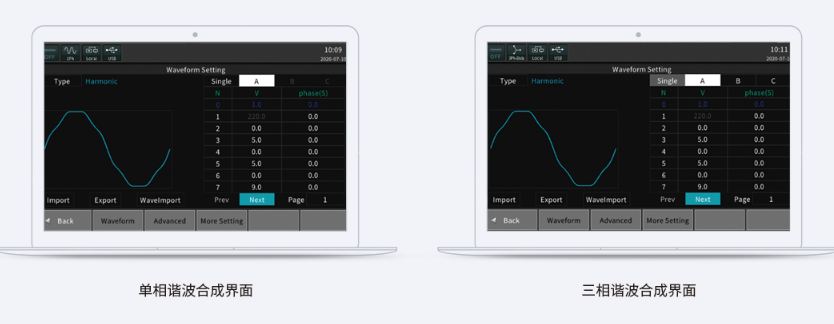

谐波合成和分析(专业版)

高性能可编程交流电源能够生成谐波抗扰度测试所需的电压波形,通过前面板显示屏或电脑监控软件,用户可编辑高达50次谐波,自定义各次谐波幅值,生产输出特定谐波。


快速选型:

型号

PSA6002-1
PSA6002-1-Pro

PSA6003-3
PSA6003-3-Pro

PSA6004-3
PSA6004-3-Pro

PSA6005-3
PSA6005-3-Pro

PSA6006-3
PSA6006-3-Pro

最大输出功率

2kVA

3kVA

4kVA

5kVA

6kVA

交流电压范围

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

输出频率

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

相位数

单相

单相&三相

单相&三相

单相&三相

单相&三相

谐波基波频率*1

47~70Hz

47~70Hz

47~70Hz

47~70Hz

47~70Hz

合成谐波次数*1

50次

50次

50次

50次

50次

响应时间

150uS

150uS

150uS

150uS

150uS

直流电压范围

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

直流输出功率

1.5kW

2.25kW

3kW

3.75kW

4.5kW

电压测量精度(≤1KHz)

0.2%FS

0.2%FS

0.2%FS

0.2%FS

0.2%FS

电流测量精度(≤1KHz)

0.4%FS

0.4%FS

0.4%FS

0.4%FS

0.4%FS



型号

PSA6010-3-SYS-Pro

PSA6013-3-SYS-Pro

PSA6016-3-SYS-Pro

PSA6021-3-SYS-Pro

最大输出功率

10.8kVA

13.5kVA

16.2kVA

21.6kVA

交流电压范围

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

标配:165/330V
选配:200/400V

输出频率

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

标配:1~2500Hz
选配:1~5000Hz

相位数

单相&三相

单相&三相

单相&三相

单相&三相

谐波基波频率*1

47~70Hz

47~70Hz

47~70Hz

47~70Hz

合成谐波次数*1

50次

50次

50次

50次

响应时间

150uS

150uS

150uS

150uS

直流电压范围

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

标配:233/466V
选配:282/564V

直流输出功率

8.1kW

10.1kW

12.1kW

16.2kW

电压测量精度(≤1KHz)

0.2%FS

0.2%FS

0.2%FS

0.2%FS

电流测量精度(≤1KHz)

0.4%FS

0.4%FS

0.4%FS

0.4%FS

-Pro代表专业版,*1仅适用于专业版

配件:

高性能可编程交流电源版本

(全方位满足更多应用场景,可编程交流电源提供两个版本,即专业版(-Pro)和标准版)

版本

波形库

List 功能

Step功能

Sim功能

谐波合成

IEC4-11

IEC4-13

IEC4-14

IEC4-28

IEC4-29

专业版

任意波

标配

标配

标配

标配

标配

标配

标配

标配

标配

标准版

正弦波

标配

标配

标配

标配

订购信息:

PSA系列高性能可编程交流电源选型表


型号

版本

类型

交流功率

交流电压

输出频率

直流功率

直流电压

PSA6002-1

标准版

单相

2.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

1.5kW

标配:230/460V
选配:280/560V

PSA6002-1-Pro

专业版

PSA6003-1

标准版

单相

3.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

2.2kW

标配:230/460V
选配:280/560V

PSA6003-1-Pro

专业版

PSA6004-1

标准版

单相

4.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

3.0kW

标配:230/460V
选配:280/560V

PSA6004-1-Pro

专业版

PSA6003-3

标准版

单相&三相

3.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

2.2kW

标配:230/460V
选配:280/560V

PSA6003-3-Pro

专业版

PSA6004-3

标准版

单相&三相

4.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

3.0kW

标配:230/460V
选配:280/560V

PSA6004-3-Pro

专业版

PSA6005-3

标准版

单相&三相

5.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

3.7kW

标配:230/460V
选配:280/560V

PSA6005-3-Pro

专业版

PSA6006-3

标准版

单相&三相

6.0kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

4.5kW

标配:230/460V
选配:280/560V

PSA6006-3-Pro

专业版

PSA6010-3-SYS-Pro

专业版

单相&三相

10.8kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

8.1kW

标配:230/460V
选配:280/560V

PSA6013-3-SYS-Pro

专业版

单相&三相

13.5kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

10kW

标配:230/460V
选配:280/560V

PSA6016-3-SYS-Pro

专业版

单相&三相

16.2kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

12kW

标配:230/460V
选配:280/560V

PSA6021-3-SYS-Pro

专业版

单相&三相

21.6kVA

标配:165/330V
选配:200/400V

标配:1~2500Hz
选配:1~5000Hz
选配:1~10000Hz

16kW

标配:230/460V
选配:280/560V

备注:PSA 系列高性能可编程交流电源提供两项高频选件:1. 选件 HF-5KHz,即输出频率为 1-5000Hz; 2. 选件 HF-10KHz,即输出频率为 1-10000Hz。
