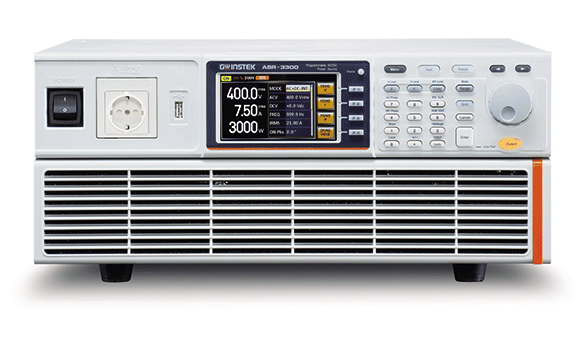

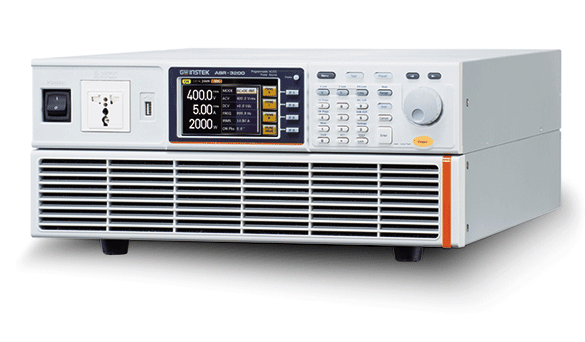

交直流电源ASR-3000系列

　　额定输出: AC 0~400Vrms, DC 0~±570V

　　输出频率高达999.9Hz

　　直流输出(100%额定功率)

　　输出容量: 2000VA/3000VA/4000VA

　　测量项目: Vrms, Vavg, Vpeak,Irms, IpkH, lavg, Ipeak, P, S, Q, PF, CF

　　电压电流谐波分析(THDv, THDi)

　　输出开/关的自定义相位角

　　远程补偿功能

　　OVP, OCP, OPP, OTP交流异常检测和风扇故障报警

　　接口: USB, LAN, RS-232C, GPIB

　　序列和模拟功能(最多10组)

　　支持任意波形功能和内置Web服务器

产品描述
产品规格
配件
订购信息
下载

　　ASR-3000系列是一款交流/直流电源，在AC和DC输出端均提供额定功率输出。ASR-3000 有九种设定输出波形模式:1)交流电源输出模式(AC-INT模式)，2)直流电源输出模式(DC-INT模式)，3)交流|直流电源输出模式(AC+DC-INT模式)，4) 外部交流信号源模式(AC-EXT 模式)，5) 外部交流/直流信号源模式(AC+DC.EXT模式)，6)外部交流信号叠加模式(AC-ADD模式)，7)外部交流/直流信号叠加模式(AC+DC-ADD模式)，8) 外部交流信号同步模式(AC-SYNC模式)，9) 外部交流/直流信号同步模式(AC+DC-SYNC模式)。

　　为满足不同电子元器件开发、汽车电气设备和家用电器测试的需要，ASR-3000 系列为用户提供波形输出功能，包括1)Sequence mode可以产生波形下降、浪涌、凹陷、变化和其他异常电力条件。2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形。3)Simulation mode模拟电源中断、电压增加、减少及频率变动。ASR-3000 系列输出功率时，还可测量Vrms、Vavg、 Vpeak、 Irms、 lavg、 Ipeak、 IpkH、 P、S、Q、PF、CF、40次电压谐波和电流谐波。另外，遥感功能保证电压输出准确，输出开/关功能定制的相角可以根据测试要求设置电压输出的起始角和终止角。测量过程中提供了可设定的V-Limit、 Ipeak -Limit、F-Limit、OVP、OCP和OPP，便于在过程中保护待测物。该系列还集成了OTP、OCP、OPP、风扇故障报警功能和低交流输入电压检测功能。ASR-3000系列前面板提供了通用插座或欧式插座，用户可以通过插头进行设置，以节省布线时间。ASR-3000系列支持1/O接口，标配USB、RS-232C、 GPIB、LAN和外部1/O。

快速选型：

规格
			ASR-3200		ASR-3300	ASR-3400
额定输入（AC）
正常输入电压			200 Vac ~ 240 Vac		200 Vac ~ 240 Vac	200 Vac ~ 240 Vac
输入电压苑询			180 Vac ~ 264 Vac		180 Vac ~ 264 Vac	180 Vac ~ 264 Vac
相位			Single phase, Two-wire		Single phase, Two-wire	Single phase, Two-wire
正常输入频率			50 Hz~60 Hz		50 Hz ~ 60 Hz	50 Hz-60 Hz
输入频率苑询			47 Hz~63 Hz		47 Hz~63 Hz	47 Hz~63 Hz
最大功耗 200vac			2500 VA or less		3750 VAor less	5000 VA or less
功率因数*1 200vac			0.95 （TYP）		0.95 （TYP）	0.95 （TYP）
最大输入电流			15 A		22.5 A	30 A
*1.输出电压为100V/ 200V（100V/200V档位）,最大电流，负载功率因数为1。
交流模式额定输出
电压	设定范围*1		0.0 V ~ 200.0 V / 0.0 V ~ 400.0 V
	设定分辨率		0.1 V
	精度*2		±（1 % of set + 1 V/2 V）
输出相位			单相二线制
最大电流	100 V		20 A		30 A	40 A
	200 V		10A		15 A	20 A
最大峰值电流*4	100 V		120A		180A	240 A
	200 V		60 A		90 A	120A
功率容量			2000 VA		3000 VA	4000 VA
频率	设定范围		AC模式:40.00 Hz ~ 999.9 Hz, AC+DC模式：1.00 Hz ~ 999.9 Hz
	设定分辨率		0.01 Hz （1.00 ~ 99.99 Hz）, 0.1 Hz （100.0 ~ 999.9 Hz）
	精度		0.02% of set （23 °C ± 5
	稳定性*5		土 0.005%
同相输出			0.0° ~ 359.9可变（设定分辨率1°）
直流偏移帽*6			±20 mV 以内（TYP）
1.100V/200V 档位 2.对于20V-200V/40V-400V的输出电压、正弦波、45 Hz-65 Hz的输出频率、空载、直流电压设置OV（AC+DC模式）,23"C±5°C 3.对于 1V-100V/2V-200V的输出电压,当输出电压为100V~200V/200V~400V时，由功率容量限制。 4.电容输入整流负载，受最大电流限制。 5.对于45Hz~ 65Hz,输出额定电压，无负载和最大电流的电阻负载，以及工作温度。 6.在交流模式23<±5°C
直流模式额定输出
电压		设定范围		-285 V ~ +285 V/-570V-+570V
		设定分辨率		0.1 V
		精度		±（1 %of set + l V/2V）
最大电流		100 V		20 A	30 A	40 A
		200 V		10A	15 A	20 A
最大峰值电流"		100 V		120A	180A	240 A
		200 V		60 A	90 A	120A
功率容量				2000 W	3000 W	4000 W
1.100V/200V 档位 2.对于输出电压为-285 V ~ -28.5 V, +28.5 V ~ +285 V/-57OV ~ —57 V, +57 V~ +570 V,空载,23,0 ± 5也 3.当输出电压为1.4V~100V/2.8V~200VB4,受输出电压为 3当输出电压为1.4V-100V/2.8V~200V时，受输出电压为100V~250V/200V~500V时功率容量限制 *4受最大电流的限制
输出电压稳定性
线路调节				≤±0.2%
负载调节				≤0.5%
纹波噪声				1Vrms/2Vrms（TYP）
1. 电源输入电压为200V,220V,或240V, 空载，额定输出 2. 对于100V至200V至400V的输出电压，负载功率因数为1，使用后面板上的输出端子从0A的输出电流逐步地改变为最大电流（或其反向）。 3. 3.对于直流模式下的5HZ至1MHz部分，使用后面板上的输出端子。
输出电压波形失真率，输出电压响应时间，效率
输出电压波形畸变率				≤0.5 % @500.1 Hz to 999.9 Hz；≤0.2 % @50/60 Hz； ≤0.3 % @<500 Hz
输出电压响应时间				100 us （TYP）
4. 效率				5. ≥80%
6. 1.在50V至200V/100V至400V的输出电压下，负载功率因数为1,并处于AC模式。 7. 2.对于输出电压为100V/200V,负载功率因数为1,相对于从0 A的输出电流到最大电流（或其反向）的逐步变化。 8. *3.对于交流模式，在输出电压为100V/ 200V,最大电流，负载功率因数为1。
测量值显示
电压RMS,AVG值		分辨率		0.1 V
		精度		45Hz至65Hz, DC: ±（ 0.5 %读值+0.5V/1V）, For all other frequencies: ±（ 0.7%读值+1V/2V）
峰值		分辨率		0.1 V
		精度		45Hz至65Hz, DC:±（\|2%读值\|+1V/2V）
电流RMS,AVG值		分辨率		0.01 A	0.01 A	0.01 A
		精度		45Hz至65Hz, DC: ±（ 0.5%读值+0.1A/0.05A） For all other frequencies: ±（ 0.7%读值+0.2A/0.1A）	45Hz登65Hz, DC: ±（ 0,5%读值+0.15A/0.08A) For all other frequencies: ±（ 0.7%读值+0.3A/0,15A）	45 Hz至65 Hz, DC: ±（ 0.5%读值+0.2A/0.1 A） For all other frequencies: ±（ 0.7%读值S4A/0.2A
峰值		分辨率		0.1 A	0.1 A	0.1A
		精度*4		45Hz至65Hz, DC: ±（ \|2%读值\|+0.5A/0.25A）	45Hz至65Hz, DC: 土（ \|2%读值\|+0.8A/0.4A）	45Hz至65Hz, DC: ±（ \|2%读值I+1A/0.5A）
功率 Active （W）		分辨率		1W	1W	1W
		精度		±（2% 读值+2W）	±（2% 读值+3W）	±（2% 读值+4W）
Apparent （VA）		分辨率		1VA	1VA	1VA
		精度		±（2% 读值+2VA）	±（2% 读值+3VA）	±（2% 读值+4VA）
Reactive （VAR）		分辨率		1VAR	1VAR	1VAR
		精度		±（2%读值+2VAR）	±（2% 读值+3VAR）	±（2%读值+4VAR）
负载功率因敷		范围	0.000~1.000		0.000~1.000	0.000~1.000
		分辨率	0.001		0.001	0.001
负载峰值系数		范围	0.00~50.00		0.00 ~ 50.00	0.00 ~ 50.00
		分辨率	0.01		0.01	0.01

配件：

　　附件

　　CD ROM (操作手册，编程手册)安全指南,输入端子盖，输出端子组件(含remote sensing), GTL-246 USB线,GRA-442-E

订购信息：

　　ASR-3200 2000VA可编程交流/直流电源

　　ASR-3300 3000VA可编程交流/直流电源

　　ASR-3400 4000VA可编程交流/直流电源
