ASD-1150/1300/1600/1900交直流电源

 可编程控制限电压、限电流设定

 高输出电流峰值,供准确浪涌电流测试

 先进数字信号处理技术,提供精准的电子参数

 内建 30 组主流波形的合成功能,可仿真各种电网供电

 模拟市电波形失真能力

 完善电路与风扇保护功能,使用安全无虞

 具交流及直流输出功能 (ASD-1150适用)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  固纬ASD系列可程序交直流电源供应器输出功率从1.5kVA到9kVA。采用先进的数字信号处理技术,能提供精准的电力参数量测,如电压均方根值 (Vrms),电流均方根值(Irms),有功功率(P),视在功率 (VA),功率因子(PF),波峰因素(CF)等,30-1000Hz可调节输出频率。内建30组主流波形的合成功能,并可通过RS232或GPIB进行远程控制。可仿真各种电网供电,从研发的设计验证,质量检验到生产测试,皆可满足使用者的不同环境测试需求。全面风扇与电路保护,使用安全无虞。

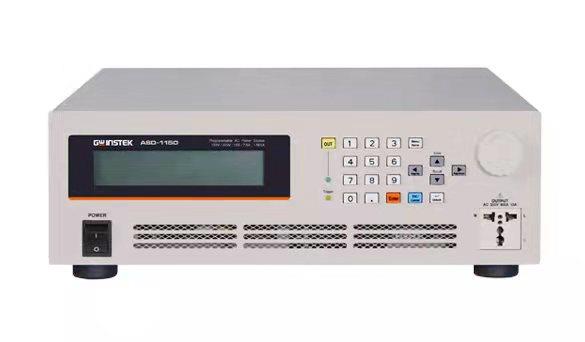

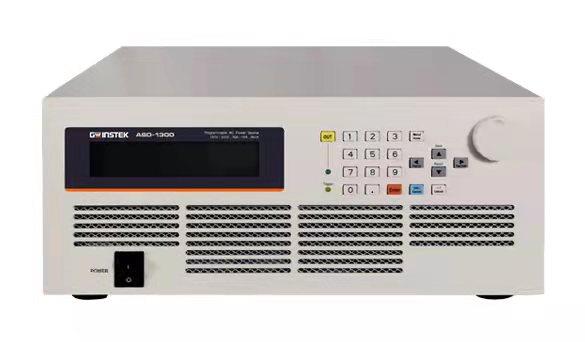

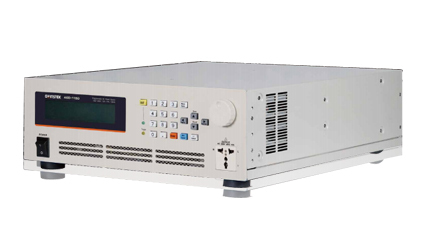

ASD-1150可编程交流电源供应器采用先进的数字信号处理技术,可以提供精准店里参数测量,如电压均方根值(Vrms),电流方根值(Lrms),有功功率(Active Power),视在功率(VA),功率因子(PF)等,以及内建30组主流波形的合成功能,ASD-1150输出最大的功率达1500VA,30-1KHz输出频率可调节,ASD-1300输出最大的功率达3000VA,30-1KHz输出频率可调节,

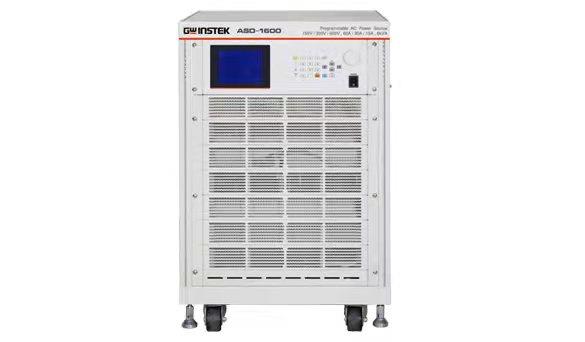

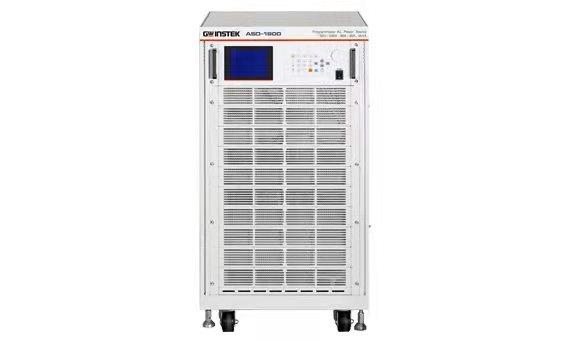

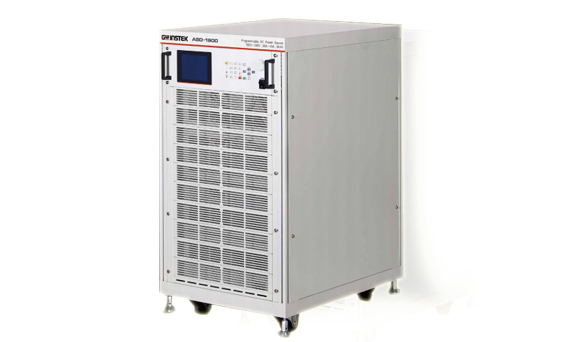

ASD-1600输出最大的功率达6000VA,30-1KHz输出频率可调节,ASD-1900输出最大的功率达9000VA,30-1KHz输出频率可调节,

并通过RS-232C或GPIB进行远程控制,ASD-1150从研发的设计验证,质量检验到生产测试,皆可满足使用者的测试需求。


完整的波形输出功能

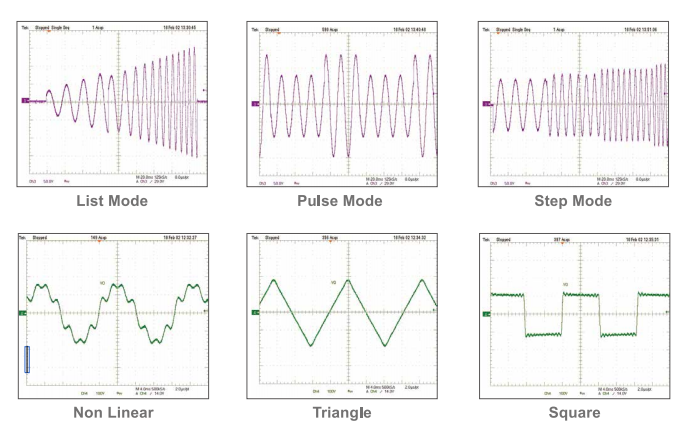

ASD-1150交流电源内建30组主流波形及两组定义波形,可供特定车载充电,通讯设备,开关电源等多种交流输出应用测试使用,更透过先进的DSP技术实现LIST、PULSE和STEP编辑功能,可轻易地方仿真交流电源扰动之测试。

快速选型:

输入规格(AC rms)

型号

ASD-1150

ASD-1300

ASD-1600

ASD-1900

常规输入电压

100 Vac to 240 Vac (单相)

220 Vac to 240 Vac (单相)

220 Vac to 240 Vac (L-L)
3相4线 Δ 接法
380 Vac to 400 Vac (L-L)
3相5线Y接法

220 Vac to 240 Vac (L-L)
3相4线 Δ 接法
380 Vac to 400 Vac (L-L)
3相5线Y接法

输入电压范围

90 Vac to 254 Vac

190 Vac to 254 Vac

190 Vac to 250 Vac (L-L)
3相4线 Δ 接法
329 Vac to 433 Vac (L-L)
3相5线Y接法

190 Vac to 250 Vac (L-L)
3相4线 Δ 接法
329 Vac to 433 Vac (L-L)
3相5线Y接法

相数

单相,三相

单相,三相

三相, 四线
三相,五线

三相, 四线
三相,五线

常规输入频率

50 Hz to 60 Hz

50 Hz to 60 Hz

50 Hz to 60 Hz

50 Hz to 60 Hz

输入频率范围

47 Hz to 63 Hz

47 Hz to 63 Hz

47 Hz to 63 Hz

47 Hz to 63 Hz

最大输入功率

≤1875 VA

≤3750 VA

≤7500 VA

≤11250 VA

功率因数

≥0.98

≥0.98

>0.8@满载 (220Vac)
>0.3@满载 (380Vac)

≥0.98

最大输入电流

90Vac: 22A

190Vac: 20A

190Vac: 35A/相
329Vac: 25A/相

190Vac: 35A/相
329Vac: 25A/相

交流输出规格 (AC rms)

电压

设定范围

0.0 V to 150.0 V / 0.0 V to 300.0 V

0.0 V to 150.0 V / 0.0 V to 300.0 V

0.0 V to 150.0 V / 0.0 V to 300.0 V
(串联)
0.0 V to 300.0 V / 0.0 V to 600.0 V
(并联)

0.0 V to 150.0 V / 0.0 V to 300.0 V

分辨率

0.1 V

精准度

±(0.2 % of set + 0.3 V / 0.6 V)

±(0.2 % of set + 0.3 V / 0.6 V)

±(0.2 % of set + 0.3 V / 0.6 V)
(并联)
±(0.4 % of set + 0.6 V / 1.2 V)
(串联)

±(0.2 % of set + 0.3 V / 0.6 V)

输出相数

单相三线

单相三线

单相三线

三相五线

最大电流

150V

15 A (150V)

30 A (150V)

60 A (150V)

90 A (150V) (单相)
30 A (150V) (三相)

300V

7.5 A (300V)

15 A (300V)

30 A (300V)

45 A (300V) (单相)
15 A (300V) (三相)

600V

-

-

15 A (600V)

-

最大峰值电流

150V

90 A (30Hz~100Hz)
75A (>100Hz~1kHz)

90 A (30Hz~100Hz)
75A (>100Hz~1kHz)

180 A (30Hz~100Hz)
150 A (>100Hz~1kHz)

270 A (150V) (30Hz~100Hz) (单相)
90 A (150V) (30Hz~100Hz) (三相)
225 A (150V) (>100Hz~1kHz) (单相)
75 A (150V) (>100Hz~1kHz) (三相)

300V

45 A (30Hz~100Hz)
38A (>100Hz~1kHz)

45 A (30Hz~100Hz)
38A (>100Hz~1kHz)

90 A (30Hz~100Hz)
75 A (>100Hz~1kHz)

135 A (300V) (30Hz~100Hz) (单相)
45 A (300V) (30Hz~100Hz) (三相)
113 A (300V) (>100Hz~1kHz) (单相)
38 A (300V) (>100Hz~1kHz) (三相)

600V

-

-

45 A (30Hz~100Hz)
38 A (>100Hz~1kHz)

-

负载PF值

0 to 1 (超前/滞后)

输出功率

1500 VA

3000 VA

6000 VA

9000 VA

频率

设定范围

AC模式: 30.0 Hz to 1000.0 Hz,
AC+DC模式: 1 Hz to 1000.0 Hz

AC 模式: 30.0 Hz to 1000.0 Hz

设定分辨率

0.1 Hz (30.0 to 1000.0 Hz)

精准度

0.15%

输出相位角

0.0° to 359.9° 可调 (设置分辨率 0.1°)

直流输出规格

电压

设定范围

-212 V to +212 V / -424 V to +424 V

-

-

-

设定分辨率

0.1 V

-

-

-

精准度

±(0.2 % of set + 0.424 V / 0.848 V)



-

最大电流

150 V

7 A

-

-

-

300 V

3.5 A

-

-

-

最大峰值电流

150 V

14 A

-

-

-

300 V

7 A

-

-

-

输出功率

750W

-

-

-

线性稳压率

0.1%

负载稳压率

0.2%

0.1%

0.2% (串联)
0.8% (并联)

0.2% (三相)
0.8% (单相)

输出电压波形失真度

≤1%

输出电压反应时间

100 us (TYP)

输出效率

78% typ.@满载,
110Vac输入

80% typ.@满载

79% min.@满载

80% typ. @满载

测量及显示

电压

RMS, AVG value Resolution

0.1 V

PEAK value Resolution

0.1 V

电流

RMS, AVG value Resolution

0.01 A

PEAK value Resolution

0.01 A

功率

Active (W) Resolution

0.1W

Apparent (VA) Resolution

0.1 VA

Reactive (VAR) Resolution

0.1 VAR

负载PF值

Range

0.000 to 1.000

Resolution

0.001

负载CF值

Range

1.2 to 1.414

Resolution

0.001

谐波电压

Range

可达 39次

其它

保护

UVP, OCP, OPP, SCP, OTP, FAN FAIL

显示

STN-LCD, 6英寸

记忆组功能

存储/调用, 基本设置: 4 (0~3 numeric keys)

任意波内存



30 (nonvolatile)

一般规格

接口

标配

GPIB

IEEE 488.2 接口

RS-232C

符合 EIA-RS-232 规格

外部控制

外部控制 I/O

耐压

Between input and chassis, output and chassis, input and output

2210 Vac, 1 分钟

EMC

EN 61326-1

EN 61326-2-2

EN 61000-3-2 (Class D)

EN 61000-3-3

EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11  (Class A, Group 1)

EN 55011 (Class A, Group1)

安全

EN 61010-1

环境

应用环境

室内使用, 过压等级 II

工作温度

0 °C to 40 °C

存储温度

-40 °C to 85 °C

-40 °C to 60 °C

存储湿度

≤90 % RH  (无凝露)

海拔高度

≤ 2000 m

尺寸(mm)

425(W)×133(H)×525(D)

425(W)×176(H)×520(D)

546(W)×844.5(H)×700(D)

546(W)×1025(H)×700(D)

重量(Kg)

22kg

28kg

105kg

105kg
配件:

 标准配件

 输入电源线x1 (ASD-1600, ASD-1900适用)

 输出电源线x3 (ASD-1600, ASD-1900适用)

订购信息:

 ASD-1150 1500VA可编程交流/直流电源

 ASD-1300 3000VA可编程交流/直流电源

 ASD-1600R 6000VA可编程交流/直流电源

 ASR-1900R 9000VA可编程交流/直流电源
