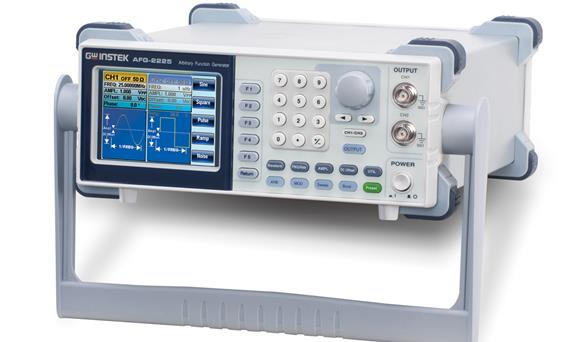

任意波形信号发生器AFG-2225

宽频率范围 1μHz - 25MHz (正弦波)

 全频段1 μHz 分辨率

 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波

 真正双通道输出, CH2提供与通道一同规格的信号输出

 双通道功能支持耦合,跟踪,相位操作

 1% ~ 99% 方波可调占空比

 友善的用户操作界面,方便用户进行参数设定

 提供多种任意波编辑信号编辑功能

 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能

 提供USB Host/Device 接口用于远程控制和波形编辑

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

 AFG-2225 是一台基础型双通道任意波信号源,在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用,如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值;25MHz频率带宽,1uHz分辨率;内置正弦波,方波,斜波(三角波)和噪声波。1%~99%方波可调占空比,可作为脉冲信号源。对于任意波功能,两个通道提供120MSa/s采样率,10位分辨率,4k点内存深度。同时内置66种任意波供用户根据需求选择。此外,AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器,用于各种通信领域应用。

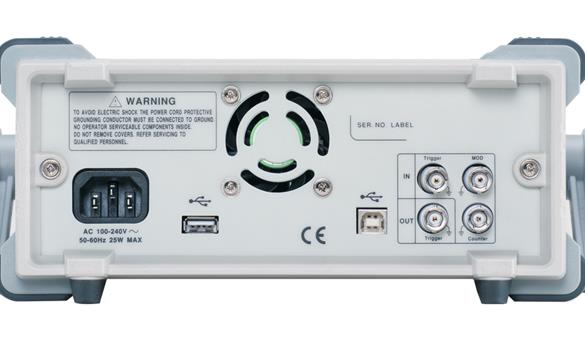

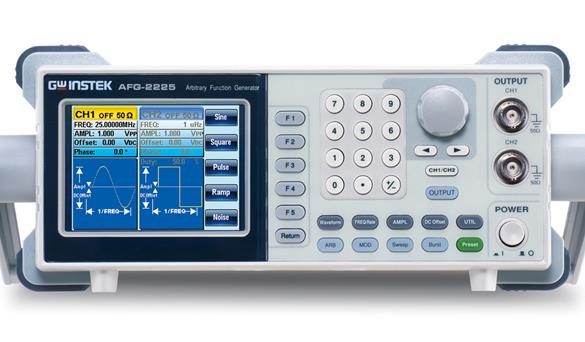

 此外,全数字化用户界面,3.5英寸彩色LCD可显示所有操作信息,包括当前输出端真正的输出波形。通讯接口方面,AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接,直接波形重建、闪存设备上保存/调取数据;USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。  提供USB Host/Device 接口用于远程控制和波形编辑


快速选型:

规格


CH1

CH2

波形

正弦波,方波,斜波,脉冲波,噪声波,任意波

任意波功能

采样率

120 MSa/s

重建率

60 MHz

波形长度

4k 点

垂直分辨率

10 位

记录长度

4k 点

频率特性

范围



正弦波,方波

1uHz~25MHz

斜波

1uHz~1MHz

分辨率

1uHz

精确度

稳定度

±20 ppm


老化率

±1 ppm/年


误差容忍

≤1 mHz

输出特性

幅值









范围

1mVpp ~ 10 Vpp (接50Ω负载);2mVpp ~ 20 Vpp (开路) ;1mVpp ~ 5 Vpp (接50Ω负载)    20MHz ~ 25MHz;2mVpp ~ 10 Vpp (开路)           20MHz ~ 25MHz

精确度

设定值的±2% ±1 mVpp ( 1 kHz)

分辨率

1mV 或 3 位

平坦度

±1% (0.1dB) ≤100kHz;±3% (0.3 dB) ≤5MHz;±5% (0.4 dB) ≤12MHz;±10%(0.9dB) ≤25MHz(1kHz正弦波)

单位

Vpp, Vrms, dBm

直流偏移



范围

±5 Vpk ac +dc (接50Ω负载);±10Vpk ac +dc (开路) ;±2.5 Vpk ac +dc (接50Ω负载)   20MHz ~ 25MHz;±5Vpk ac +dc (开路)                 20MHz ~ 25MHz

精确度

设定值的2% + 10mV+ 幅值的0.5%

波形输出



阻抗

50Ω 典型值 (固定);> 10MΩ (输出关闭)

保护

短路保护,过载继电器自动禁止输出

正弦波特性

谐波失真

≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp;≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp;≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp;≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp

方波特性

上升/下降时间

最大输出时,≤25ns at (接 50 Ω 负载)

过激信号

5%

不对称性

周期的1%  +5 ns

可调占空比

1.0% ~ 99.0% ≤100kHz;10% ~ 90% ≤ 1MHz;50% ≤ 25MHz

斜波特性

线性度

< 峰值输出的0.1%

可调对称性

0% ~ 100% (0.1% 的分辨率)

脉冲波特性

周期

40ns~2000s

脉宽

20ns~1999.9s

过激信号

<5%

抖动率

20ppm +10ns

AM 调制

载波

正弦波,方波,斜波,脉冲波,任意波

正弦波,方波,斜波,脉冲波,任意波

调制波 

正弦波,方波,三角波,上斜波,下斜波

正弦波,方波,三角波,上斜波,下斜波

调制频率

2mHz ~ to 20kHz (内部);DC ~  20kHz (外部)

2mHz ~ to 20kHz (内部)DC ~ to 20kHz (外部)

调制深度

0% ~ to 120.0%

0% ~ to 120.0%

调制源

内部 / 外部

内部 / 外部

FM 调制

载波

正弦波,方波,斜波

正弦波,方波,斜波

调制波

正弦波,方波,三角波,上斜波,下斜波

正弦波,方波,三角波,上斜波,下斜波

调制频率

2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)

2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)

峰值频偏

DC ~ 最大频率

DC ~ 最大频率

调制源

内部/ 外部

内部/ 外部

扫频

波形

正弦波,方波,斜波

正弦波,方波,斜波

类型

线性或对数

线性或对数

起始/停止 频率

1uHz ~ 最大频率

1uHz ~ 最大频率

扫频时间

1ms ~ 500s

1ms ~ 500s

扫频源

内部/ 外部/手动

内部 / 外部/手动

FSK

载波

正弦波,方波,斜波,脉冲波

正弦波,方波,斜波,脉冲波

调制波

50% 方波占空比

50% 方波占空比

调制速率

2mHz ~  100 kHz (内部) ;DC ~  100 kHz(外部)

2mHz ~  100 kHz (内部) DC ~  100 kHz(外部)

频率范围

1uHz ~  最大频率

1uHz ~  最大频率

调制源

内部 / 外部

内部 / 外部

PM

载波

正弦波,方波,斜波

正弦波,方波,斜波

调制波

正弦波,方波,三角波,上斜波,下斜波

正弦波,方波,三角波,上斜波,下斜波

调制频率

2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)

2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)

相位偏移

0˚ ~ 360˚

0˚ ~ 360˚

调制源

内部/ 外部

内部 / 外部

SUM

载波

正弦波,方波,斜波,脉冲波,噪声波

正弦波,方波,斜波,脉冲波,噪声波

调制波

正弦波,方波,三角波,上斜波,下斜波

正弦波,方波,三角波,上斜波,下斜波

调制频率

2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)

2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)

SUM 深度

0% ~ 100.0%

0% ~ 100.0%

调制源

内部/ 外部

内部 / 外部

外部触发输入

类型

用于 FSK, Burst, Sweep

输入电平

TTL 兼容

边沿

上升或下降(可选)

脉冲宽度 

>100ns

输入阻抗

10kΩ,直流耦合

外部调制输入

类型

用于 AM, FM, PM, SUM

电压范围

±5V 满刻度

输入阻抗

10kΩ

频率

DC ~ 20kHz

触发输出

类型

用于 Burst, 扫频, Arb

电平

TTL 兼容 50Ω

脉宽

>450ns

最大速率

1MHz

扇出数

≥4 TTL 负载

I阻抗

50Ω 典型

双通道功能

相位

‘-180˚ ~180˚同步相位

-180˚ ~ 180˚

 跟踪

CH2=CH1

CH1=CH2

耦合

频率(比或差)幅值&直流偏移

频率(比或差)

DSO连接

Burst

波形

正弦波, 方波, 斜波

正弦波, 方波, 斜波

频率

1uHz~25MHz

1uHz~25MHz

Burst 计数

1 ~ 65535 周期或无限

1 ~ 65535 周期或无限

开始/停止相位

-360 ~ +360

-360 ~ +360

内部周期

1ms ~ 500s

1ms ~ 500s

门控源

外部触发

外部触发

触发源

单, 外部或内部速率

单, 外部或内部速率

N-Cycle, 无限

0s ~ 655350ns

0s ~ 655350ns

计频器

范围

5Hz ~ 150MHz

精确度

时基精确度±1count

时基

±20ppm (23˚C ±5˚C) 热机30分钟后

分辨率

最大分辨率为:100nHz 对于 1Hz, 0.1Hz 对于 100MHz.

输入阻抗

1kΩ/1pf

灵敏度

35mVrms ~ 30Vms (5Hz ~  150MHz)

保存/调取

10组设置存储

接口 

USB (Host & Device)

显示 

3.5”TFT LCD

一般规格

电源

AC100~240V, 50~60Hz

功耗

25 W (最大)

操作环境

本说明书规格温度范围: 18 ~ 28˚C工作温度 :0 ~ 40˚C相对湿度:< 80%, 0 ~ 40˚C安装类别: CAT II

操作海拔

2000 米

存储温度

-10~70˚C, Humidity: ≤70%

尺寸 (WxHxD)

266(W) x 107(H) x 293(D) mm

重量

约 2.5kg

附件

GTL-101× 2;快速入门指南 ×1;CD (用户手册+ 软件) ×1 ;电源线×1

配件:
标配

快速使用手册 *1

用户手册 CD *1

GTL-101 测试线*2

电源线 *1

选配

GTL-110 BNC(M)-BNC(M) 射频电缆

订购信息:

  AFG-2225, 25MHz 双通道任意波形信号产生器

  标配

  快速使用手册 *1

  用户手册 CD *1

  GTL-101 测试线*2

  电源线 *1

  选配

  GTL-110 BNC(M)-BNC(M) 射频电缆
