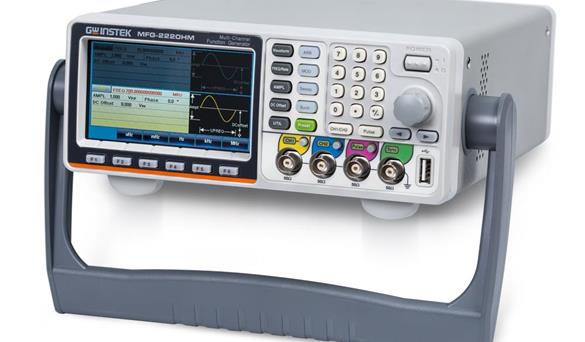

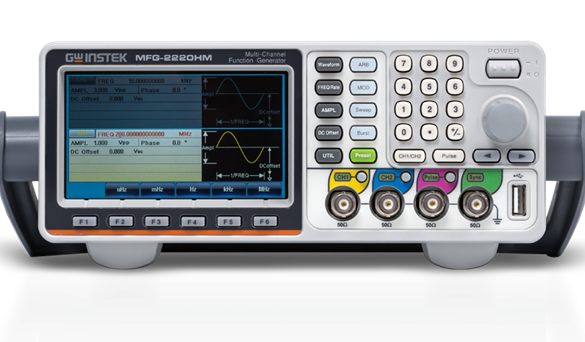

任意波形信号发生器MFG-2220HM

两个等性能同步双通道可达200MHz

并有多种“通道间相加、耦合、追踪、相位差…等相关性”功能

脉冲信号发生器可达25MHz

"真实逐点输出"的任意波功能,取样率高达250MSa/s

125MHz波形重复率,分辨率14位,内存长度16k点

150MHz带宽/8位的频率计数器

多种调变功能:AM、FM、PM、ASK、FSK、PSK、SUM和PWM

接口:USB Host/ USB Device/ LAN

4.3" TFT 彩色显示

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载
MFG-2220HM双通道任意波形信号发生器,包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器);脉冲信号发生器,频率可达25MHz;可以满足多种领域的教学与产业的应用。
MFG-2220HM中的AFG通道可输出正弦波,方波,三角波..等一般常用波形。更有250MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性;部分型号具有AM/FM/PM/FSK/PWM调变、Sweep,Burst,Trigger,150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备,可独立输出的脉冲发生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调,可当作触发信号的应用。
MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形编辑PC端软件,用户可以简单的快速编辑任意波形。DWR (Direct Waveform Reconstruction)直接波形重现的能力,让使用者可以搭配固纬多数的GDS系列数字示波器撷取波形并加载任意波形发生器,达到波形记录及重建的功能。使用者更可以通过内建的66种波形进行任意编辑,整段或分段输出。

MFG-2220HM可提供不同产业所需要的各种特殊双通道波型,IQ调变信号,低频震动仿真,汽车传感器信号仿真,AM,FM等广播信号,PWM马达或风扇控制信号,脉波同步信号,脉冲噪声,音频电路或装置如扬声器的测试,适用于多种领域,在科学研究,教育,研发,生产和品管等各阶段的应用。

快速选型:


通道1



通道2

波形

正弦波,方波,三角波,脉冲波,斜波,ARB

任意波功能


采样率

250MSa/s

重复率

125MHz

波形长度

16k points

振幅分辨率

14 bits

抖动(Period to Period)

500ps

最小上升/下降时间

6ns

非易失性存储器

64

频率特性


正弦波

200MHz

方波

60MHz

三角波,斜波

5MHz

分辨率

1uHz

精度

±20 ppm

老化率

±3 ppm, 每年

输出特性


振幅


范围

 1 mVpp ~ 10 Vpp   ≤20MHz
 1 mVpp ~ 5 Vpp     ≤70MHz
 1 mVpp ~ 2Vpp    ≤120MHz
  1 mVpp ~ 1 Vpp    ≤200MHz

精度

设定值的± 1%  ±1 mVpp
(1 kHz正弦波/接 50Ω负载,>10mVpp , DC偏压设置 0V)

分辨率

0.1 mV 或 4 digits

单位

Vpp、Vrms、dBm

平坦度

±0.1 dB  ≤10MHz
 ±0.2 dB   ≤60MHz
±1 dB    ≤100MHz
 ±1.5 dB    ≤160MHz
 ±3 dB    ≤200MHz
(sinewave relative to 1 kHz/接 50Ω负载 )

偏压


范围

±5 Vpk ac +dc (接50Ω负载)
±10Vpk ac +dc (开路)

精度

设定值的1% + 5 mV+ 0.5%振幅(接50Ω负载 )

正弦波特性


谐波失真

–60 dBc  DC~200KHz, Ampl>0.1 Vpp                   –55 dBc  200KHz~1 MHz, Ampl>0.1 Vpp            –45 dBc  1MHz~10 MHz, Ampl>0.1 Vpp
–35 dBc  10MHz~30 MHz, Ampl>0.1 Vpp            –30dBc  30MHz~200 MHz, Ampl>0.1 Vpp

非谐波杂散

典型值 (0dBmt)
<10MHz:  ≤-65dBc                                                                   > 10MHz: ≤-65dBc+6dB/octave

相位噪声

典型值 (0dBm,10KHz offset)
10MHz: ≤-115dBc/Hz

THD

<0.1%(10Hz - 100KHz), Ampl>0.1 Vpp

方波特性


上升/下降时间

≤6ns 最大输出.
(接 50Ω负载)

过激

< 5%

不对称

1% 周期+5 ns

可调占空比

≤50MHz  0.01% ~ 99.99%,   (受当前频率设置的限制)

抖动(rms)

500pS

脉冲特性


上升/下降时间

≥6ns

周期

25ns to 1000000s

脉冲宽度

≥10ns

过激

<5%

可调占空比

_

抖动(rms)

≤5MHz: 2ppm+500ps
>5MHz: 500ps

斜波特性


线性度

< 0.1% 峰值输出

对称性

0% ~100%(0.1% 分辨率)

AM 调制


载波波形

正弦波,方波,三角波,脉冲波,斜波,ARB

调制波形

正弦波,方波,三角波 ,上/下斜波

调制频率

2 mHz~50KHz (Int)
DC ~ 50KHz (Ext)

深度

0% ~ 120.0%

信号来源

内部 / 外部

FM 调制


载波波形

正弦波,方波,三角波,斜波

调制波形

正弦波,方波,三角波,上/下斜波

调制频率

2 mHz ~ 50KHz (Int);DC ~ 50KHz (Ext)

频率偏移

DC~ 0.5*最大频率

信号来源

内部 /外部

PM 调制


载波波形

正弦波,方波,三角波,斜波

调制波形

正弦波,方波,三角波,上/下斜波

调制频率

2 mHz ~ 50KHz (Int);DC ~ 50KHz (Ext)

相位偏移

0°~360°

信号来源

内部/ 外部

PWM 调制


载波波形

脉冲波

调制波形

正弦波,方波,三角波,上/下斜波

调制频率

2 mHz ~50KHz (Int); DC ~ 50KHz (Ext)

宽度深度

0%~100.0%

信号来源

内部/ 外部

SUM 调制


载波波形

正弦波,方波,三角波,脉冲波,斜波,噪音

调制波形

正弦波,方波,三角波,上/下斜波

调制频率

2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext)

宽度深度

0%~100.0%

信号来源

内部 / 外部

SWEEP


波形

正弦波,方波,三角波,斜波

类型

线性或对数

起始/终止频率

1uHz ~最大频率

扫描时间

1 ms ~ 500 s

扫描方向

上或下

信号来源

内部 / 外部/手动

BURST


波形

正弦波,方波,三角波,斜波,ARB

频率

1uHz~100MHz

脉冲计数

1 ~ 1000000 循环或无限,门控

起始/终止相位

0° ~ +360.0°

内部周期

1 ms ~ 500 s

门控来源

外部触发

触发来源

单词,外部,内部

触发延迟(N-Cycle, Infinite)

0 ns ~ 100s

FSK


载波波形

正弦波,方波,三角波,脉冲波,斜波

调制波形

50% 方波占空比

内部频率

2 mHz ~ 1 MHz

调频范围

1uHz ~最大频率

信号来源

内部 / 外部

ASK


载波波形

正弦波,方波,三角波,脉冲波,斜波

调制波形

50% 方波占空比

内部频率

2 mHz~1 MHz

振幅范围

1mVpp~  10Vpp

信号来源

内部/ 外部

PSK


载波波形

正弦波,方波,三角波,脉冲波,斜波

调制波形

50% 方波占空比

内部频率

2 mHz ~ 1 MHz

相位范围

0°~360°

信号来源

内部/外部

其他调制

_

频率计数器


范围

5Hz~ 150MHz

分辨率

8 位/s

灵敏度

35mVrms-30Vrms(5Hz ~ 150MHz)

参考输出


输出电压

3.3 Vp-p 方波

输出阻抗

50Ω, AC 耦合

输出频率

26.8436MHz

参考输入


输入电压

0.5Vp-p ~ 5Vp-p

输入阻抗

1kΩ, 不平衡, AC 耦合

输入频率

26.8436MHz ± 10Hz

波形

正弦波或方波 (50±5% duty)

外部调制输入


类型

AM, FM, PM,PWM, SUM

电压范围

± 5V满量程

输入阻抗

10kΩ

频率

DC - 50kHz

外部触发输入


类型

FSK, 丛发, 扫描

输入电平

TTL兼容

斜度

上升或下降 (可选)

脉冲宽度

>100ns

输入频率

DC - 1MHz

触发输出


类型

丛发,扫描

输入电平

TTL 兼容

坡度

上升或下降 (可选)

脉冲宽度

>100ns

脉冲发生器

Y

保存/调取

10组设定存储

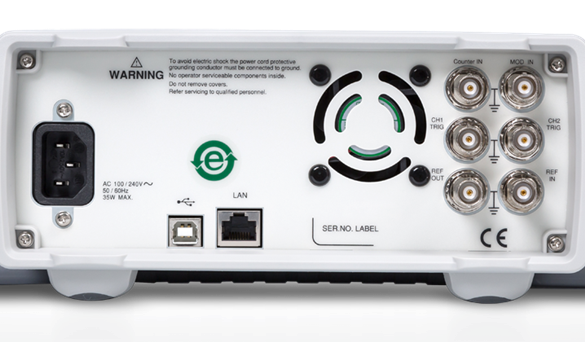

接口

USB Devies,LAN,USB HOST

显示

4.3 TFT

一般规格


电源

 AC100~240V ,  50~60Hz

消耗功率

35W

操作环境

符合规格的温度 : 18 ~ 28∘C
操作温度 : 0 ~ 40∘C
相对湿度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C
安装类别: CAT Ⅱ

工作高度

2000 米

存储温度

 -10 ~ 70∘C,湿度: ≤70%

尺寸 (WxHxD)

266(W)×107(H)×293(D) mm

重量

约2.5 kg

配件:

配件:

GTL-110× 2, 使用说明书×1, 电源线×1
