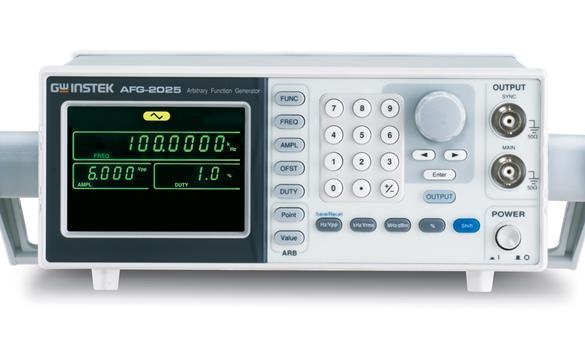

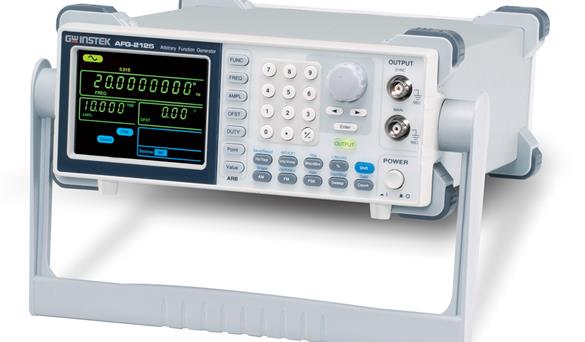

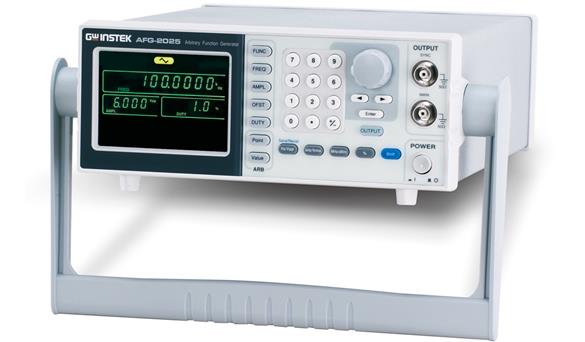

任意波形信号发生器AFG-2000系列

  0.1Hz~5/12/25MHz全数字合成信号,0.1Hz分辨率

  内置标准波形:正弦波、方波、三角波、噪声波和任意波

  20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能

  1%~99%方波占空比调整

  全数字操作设计与旋钮微调功能

  3.5’’三色 LCD屏幕,同时显示幅值、直流偏压和其它按键设置信息

  AM/FM/FSK调变信号,扫描和计频功能(仅AFG-2100系列)

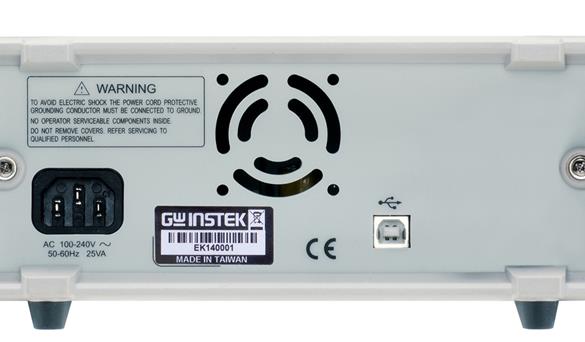

  USB Device接口,用于远程控制和波形编辑

  配备PC任意波形编辑软件

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  AFG-2100/2000系列任意波形信号发生器是一台以DDS技术为基础,涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率和1%~99%的方波(脉冲波)可调占空比功能,极大的扩展了它的应用范围。

  AFG-2100/2000系列包括6个型号,5MHz/12MHz/25MHz三种频段。此外,AFG-2100系列还提供AM/FM/FSK调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计,3.5’’的三色LCD显示,可清楚的显示设置的参数内容。全系列配备USB Device接口,用户除了可进行远程控制,还可以从PC导入波形数据。

  内置任意波功能

  AFG-2100/2000系列提供20MSa/s采样率、10位垂直分辨率以及4k点记录长度的任意波编辑功能。用户可通过面板设置或使用专属的波形编辑软件来进行任意波编辑。

  幅值与直流偏压显示功能

  除了设置参数,AFG-2100/2000还将电压幅值、直流偏压读值显示在LCD屏幕上。三种幅值单位Vpp、Vrms和dBm供用户选择和替换。

  宽广的方波可调占空比

  AFG-2100/2000系列提供的方波占空比可设置在1%~99%。利用这个功能,可将脉冲波形模拟突波或瞬变信号。

  AM/FM/FSK、Sweep、Counter功能(仅AFG-2100系列)

  AFG-2100系列内置AM/FM/FSK三种调变方式、波形扫描和计频器功能。150MHz的频率计数功能节省了添购额外计数器的费用。

  全数字化按键设计

  AFG-2100/2000系列的全数字化按键设计改善了传统信号发生器设置的不确定性,显著增加了波形输出的精度。3.5’’的LCD屏幕,方便用户在调整过程中观察到参数的改变。

  专属的任意波编辑软件

      AFG-2100/2000提供一套免费的任意波编辑软件。在PC上完成所需的波形编辑后,只要通过USB接口即可将资料载入AFG-2100/2000进行输出。

快速选型:

快速选型

型号

频率范围

采样率

分辨率

波形长度

通道数

AFG-2225

1uHz-25MHz

120MSa/s

10bits

4K

2

AFG-2005

0.1Hz-5MHz

20MSa/s

10bits

4K

1





详细规格


AFG-2105

AFG-2112

AFG-2125

AFG-2005

AFG-2012

AFG-2025

波形


正弦波/方波/三角波

任意波功能

采样率

20MSa/s

重建率

10MHz

记录长度

4k点

垂直分辨率

10位

频率特性

范围     正弦波/方波

0.1Hz~5MHz

0.1Hz~12MHz

0.1Hz~25MHz

0.1Hz~5MHz

0.1Hz~12MHz

0.1Hz~25MHz

三角波/锯齿波

1MHz

分辨率

0.1Hz

稳定度

±20ppm

老化率

±1ppm/year

误差容忍

<10mHz

输出特性

幅值             范围

≤20MHz:1mVpp~10Vpp (接50Ω);2mVpp~20Vpp (开路);≤25MHz:1mVpp~5Vpp (接50Ω);2mVpp~10Vpp (开路)

                    精确度

设定值的±1%±1mVpp;(1kHz, >10mVpp)

                    分辨率

1mV或3位

       平坦度

±1% (0.1dB)≤100kHz;±3% (0.3dB)≤5MHz;±5% (0.4dB)≤12MHz;±20% (2dB)≤20MHz;±5% (0.4dB)≤25MHz ;(正弦波1kHz)

                     单位

Vpp,Vrms,dBm

直流偏移      范围

±5Vpk ac+dc (接50Ω);±10Vpk ac+dc (开路)

                     精确度

设定值的1%+2mV+幅值的0.5%

波形输出      阻抗

50Ω典型值(固定);>10MΩ(输出关闭)

                     保护

短路保护;过载继电器自动禁止输出

SYNC输出    准位

TTL-compatible into>1kΩ

                      阻抗

50Ω正常值

     上升/下降时间

≤25ns

正弦波特性

谐波失真

-55dBc DC~1MHz, Ampl>1Vpp;45dBc 1MHz~5MHz, Ampl>1Vpp;-30dBc 5MHz~20MHz,Ampl>1Vpp

方波特性

上升/下降时间

最大输出时,≤25ns(接50Ω负载)

过激信号

<5%

不对称性

周期的1%+1ns

可调占空比

1%~99%≤100kHz;10%~90%≤2MHz;20.0%~80.0%≤5MHz;40.0%~60.0%≤10MHz;50%≤25MHz;(全频段1%的分辨率)

三角波特性

线性度

<峰值输出的0.1%

可调对称性

0%~100%(0.1%的分辨率)

AM调制

载波波形

正弦波、方波、三角波

           ——

调变波形

正弦波、方波、三角波

调变频率

2mHz~20kHz(Int);DC~20kHz(Ext)

深度

0%~120.0%

FM调制

载波波形

正弦波、方波、三角波

           ——

调变波形

正弦波、方波、三角波

调变频率

2mHz~20kHz(Int);DC~20kHz(Ext)

偏差

DC~最大频率

FSK

载波波形

正弦波、方波、三角波

        ——

调变波形

50%占空比方波

内部频率

2mHz~20kHz

频率范围

0.1Hz~最大频率

扫描

扫描时间

1ms~500s

   ——

波形种类

正弦波、方波、三角波

扫描形态

线性或对数

开始/截止频率

0.1Hz~最大频率

计频器

范围

5Hz~150MHz

          ——

精确度

时基精确度±1count

时基

±20ppm(23℃±5℃),热机30分钟

分辨率

最大分辨率:对于1Hz,100nHz;对于100MHz,0.1Hz

输入阻抗

1MΩ/150pf

灵敏度

≤35mVrms(5Hz~100MHz);≤45mVrms(100MHz~150MHz)

存储/调取

10组存储设置

接口

USB(Devices)

电源

AC 100~240V,50~60Hz

功率消耗

65VA

尺寸&重量


266(W)×107(H)×293(D)mm;约3.2kg

266(W)×107(H)×293(D)mm;约3.1kg

配件:

  标准配件

  使用CD x 1

  快速手册x 1

  电源线x 1

  GTL-101测试线x 1(AFG-2000 series)

  GTL-101测试线x 2(AFG-2100 series)

  选配

  GTL-242 USB数据线,USB 2.0 A-B型,4P(选配)

订购信息:

  AFG-2100系列 任意波形信号发生器

  AFG-2000系列 任意波形信号发生器

  附件

  AFG-2100系列 - GTL-101×2,说明书×1,电源线×1

  AFG-2000系列 - GTL-101×1,说明书×1,电源线×1
