优利德手持式数字电桥UT622LCR测试仪

 手持式LCR测试仪,体积小巧

 2.8英寸TFT液晶显示

 中英文可选操作界面

 最高100kHz测试频率

 5位读数分辨率

 最高测量精度达到0.1%

 具有DCR测试功能(仅UT622E)

 最高测试速度20次/秒

 恒定100Ω信号源阻抗

 配备1800mAh锂聚合物电池

 容限声光报警及计数功能

 记录统计功能

 手动、自动触发模式

 可自动按元件性质选择合适的测量参数

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  UT622系列LCR数字电桥是用于测量电感、电容、电阻等元件参数的便捷手持式测量仪器,体积小巧,采用 3.7V 1800mAh锂聚合物电池供电或外部电源适配器供电,既可适用于台式机的应用场所,更为流动测量和手持测量场合提供了极大方便。仪器操作简洁直观,测试频率、参数、速度选择即按即现;同时还具备公差模式可进行元件分选,记录模式可辅助获取读数;操作方便的开路短路清零功能提高测量准确性;实用配置菜单可设定按键音、自动关机等操作。

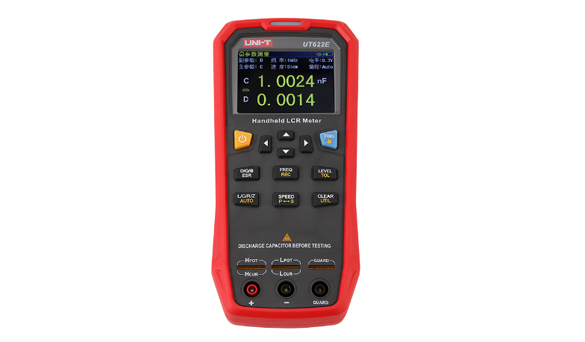

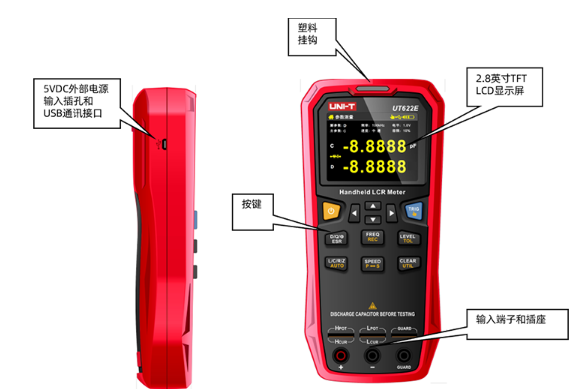

优利德UT622面板介绍:

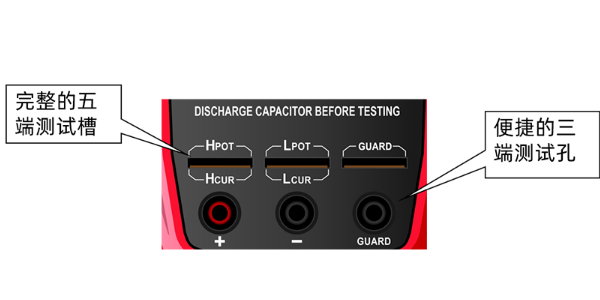

测试端口

  支持三端简易测试、五端端面测试和开尔文测试线扩展。让便捷测试与高精度测试要求兼备。

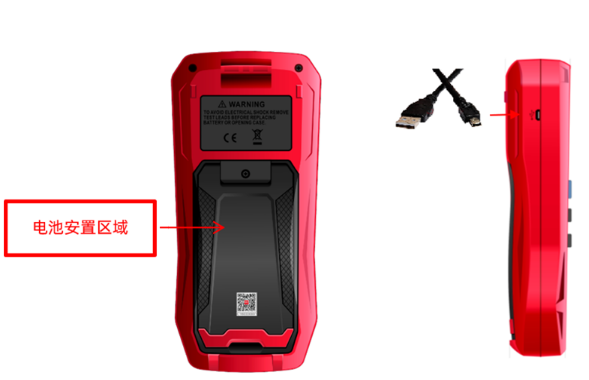

UT622供电方式:

  UT622系列有两种供电方式:锂聚合物电池供电和USB电源适配器供电。在两种供电模式间,仪器以外部电源优先的原则,可实行无间断供电模式的自动切换。UT622系列可通过MiniUSB充电线连接外部USB电源适配器供电并进行充电,或直接通过MiniUSB线连接至电脑USB端口,进行充电和通讯。

快速选型:

型号

UT622A

UT622C

UT622E

测试信号频率

100Hz,120Hz,1kHz,10kHz

100Hz,120Hz,1kHz,10kHz,100kHz

100Hz,120Hz,1kHz,10kHz,100kHz

测试信号频率精度

0.02%

输出阻抗

100Ω

测量参数

主:L/C/R/Z  副: D/Q/θ/ESR

主:L/C/R/Z/DCR  副: D/Q/θ/ESR

自动LCR

测试速度

快速: 20, 中速: 5, 慢速: 2 (次/秒)

DCR测试速度

快速: 20, 中速: 5, 慢速: 2 (次/秒)

量程方式

自动

等效方式

串联,并联

校正功能

开路/短路

测试端保险丝

0.1A/250V

通讯接口

Mini-USB

容限Pass/Fail LED提示

(Pass绿灯,Fail为红灯)

主参数最大读数

99999

最小分辨率

0.0001

ESR

0.0000Ω--999.99Ω

D

0.0000 -- 9.9999

Q

0.0000 --99999

θ

-179.9°--179.9°

电阻/阻抗

0.0000Ω--9.9999MΩ

直流电阻DCR

----

0.01mΩ--20.000MΩ

电容

100Hz/120Hz

0pF--99.999mF

1kHz

0.0pF--9.9999mF

10kHz

0.00pF--999.99μF

100kHz

----

0.000pF--99.999μF

0.000pF--99.999μF

电感

100Hz/120Hz

0μH--99.999H

1kHz

0.0μH--99.999H

10kHz

0.00μH--9.9999H

100kHz

----

0.000μH--999.99mH

0.000μH--999.99mH

电阻/阻抗精度

100Hz-10kHz

0.10%

0.10%

0.10%

100kHz

--

0.20%

0.10%

电容精度

100Hz-1kHz

0.10%

0.10%

0.10%

10kHz

0.10%

0.10%

0.10%

100kHz

--

0.20%

0.10%

电感精度

100Hz-1kHz

0.10%

0.10%

0.10%

10kHz

0.10%

0.10%

0.10%

100kHz

--

0.20%

0.10%

湿度范围

操作:+35℃以下 ≤90%相对湿度;非操作:+35℃~+40℃ ≤60%相对湿度

温度系数

0.1× 规定精度/°C 0°C --18°C 或 28°C -- 40°C

电池

3.7V 1800mAh锂聚合物电池

工作电流

160mA(典型工作电流)

连续工作时间

8小时

待机电流

30μA

AC电源适配器

输入:220V(1±10%),50Hz(1±5%);Mini-USB输出:5V1A

自动关机设定

5min, 15min(默认), 30min, 60min, OFF可设定;

电池容量指示

电池容量分4段实时指示

LCD

2.8" TFT LCD (320×240)

LCD亮度可调

基本参数

机身颜色

红灰

机身重量

420g

机身尺寸(W×H×D)

90mm×190mm×44mm

标配附件

5V 1A电源适配器

橡胶插头鳄鱼夹测试(UTR-002)

四端开尔文测试线(UTR-L100k-H)

UTR-001镀金短路板

USB充电/数据线一根

官网下载:产品说明书/软件

选配件

四端开尔文测试线(UTR-L100k-H);
SMD开尔文测试钳(UTR-L100kS-H)

SMD开尔文测试钳(UTR-L100kS-H)

配件:

 UTR-L100K-H 开尔文测试夹 (UT622C/E标配,UT622A选配)

 UTR-001 短路片

 电源线 国标三脚扁插+品字尾

 标准:国标

 规格: AC250V/10A

 长度:1.8m

UT622系列测试选件

 UTR-L100K-H 开尔文测试夹 (UT622C/E标配,UT622A选配)

 UTR-002 橡胶头鳄鱼夹测试线


订购信息:

型号

显示

最高测试频率

基本精度

读数分辨率

最高测试速度

DCR测试

标配接口

UT622E

2.8'' TFT LCD

100kHz

0.10%

5位

20次/秒

支持

Mini-USB

UT622C

2.8'' TFT LCD

100kHz

0.10%

5位

20次/秒

不支持

Mini-USB

UT622A

2.8'' TFT LCD

10kHz

0.10%

5位

20次/秒

不支持

Mini-USB


下载:
    暂无数据
