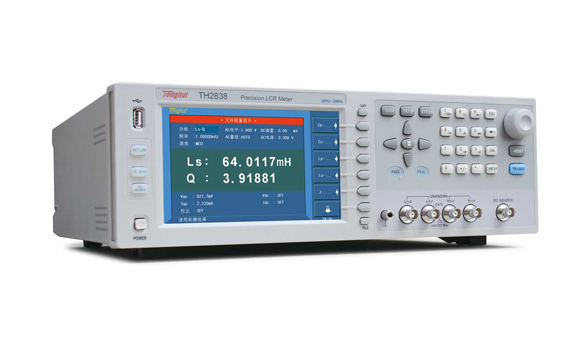

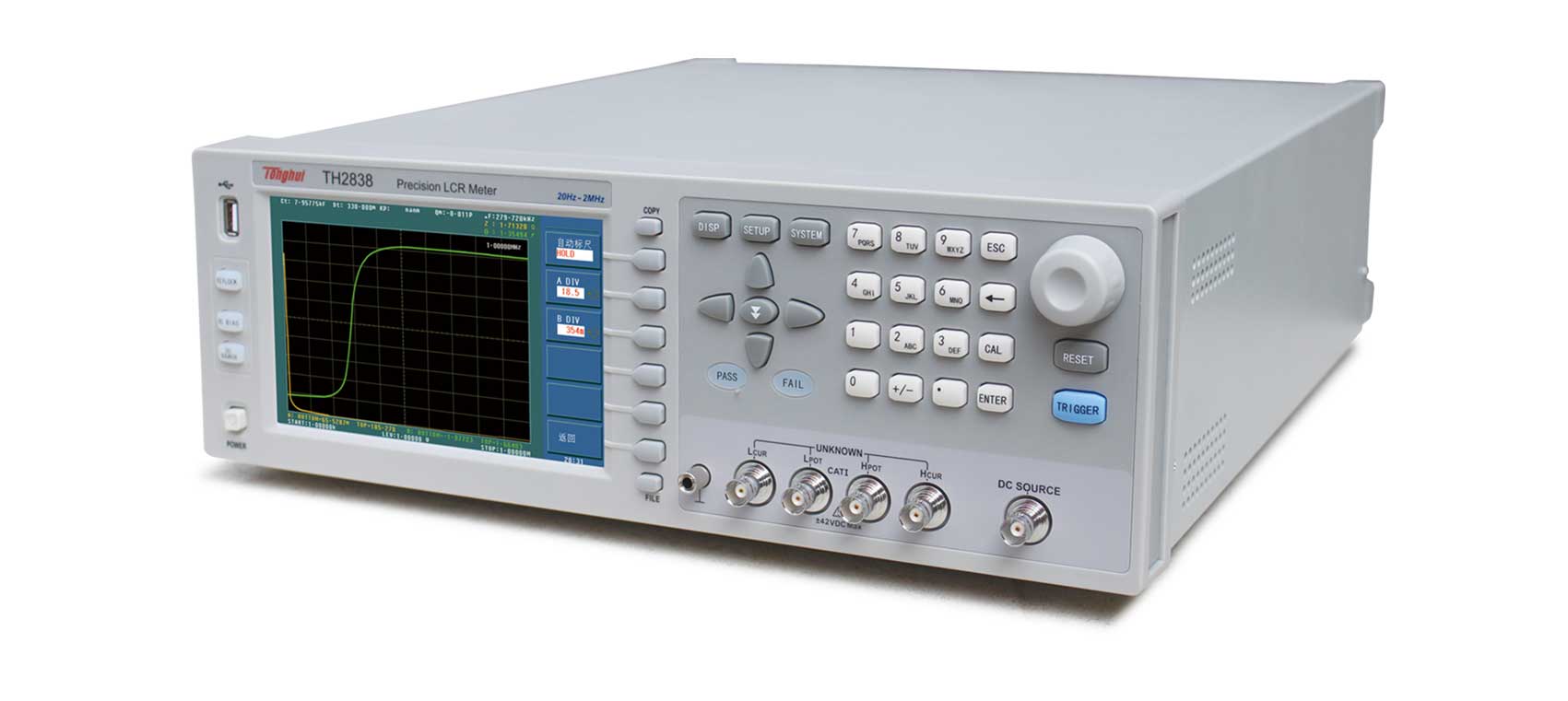

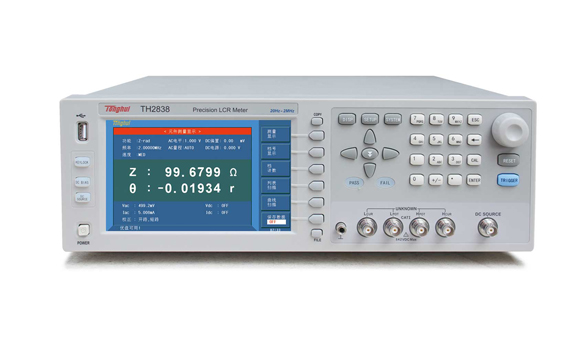

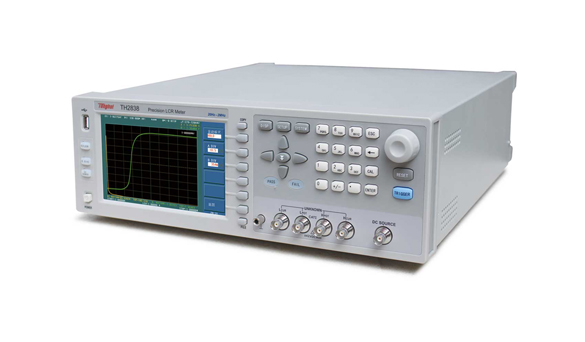

同惠LCR测试仪TH2838

测试频率:20Hz-2MHz,分辨率:最高0.1mHz

基本精度:0.05%

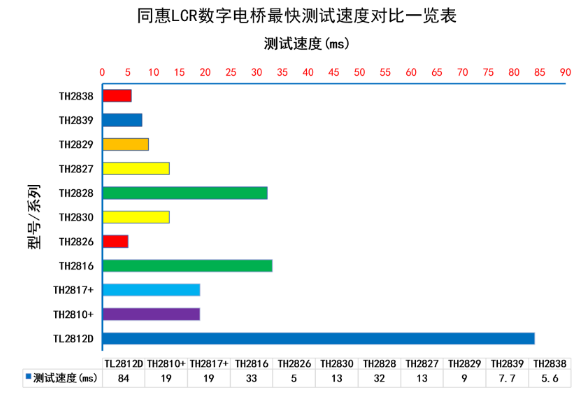

测试速度:最快5.6ms/次

测试原理:自动平衡电桥

高稳定性和一致性:高达15个测试量程配置

高分辨:7英寸,800x600分辨率

多功能参数列表扫描

多参数图形化扫描功能

变容二极管自动极性功能

10档分选功能,分选结果声光报警

存储空间:内置40租设定文件,USD扩展500组设定文件,数据记录文件,图片文件

Ls-RDC同时测试

高兼容性:支持SCPI指令集,兼容KEYSIGHT E4980A、E4980AL、HP4284A等应用

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求,特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

  TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

  TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。

  TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。

 功能特点

 A. 高精度

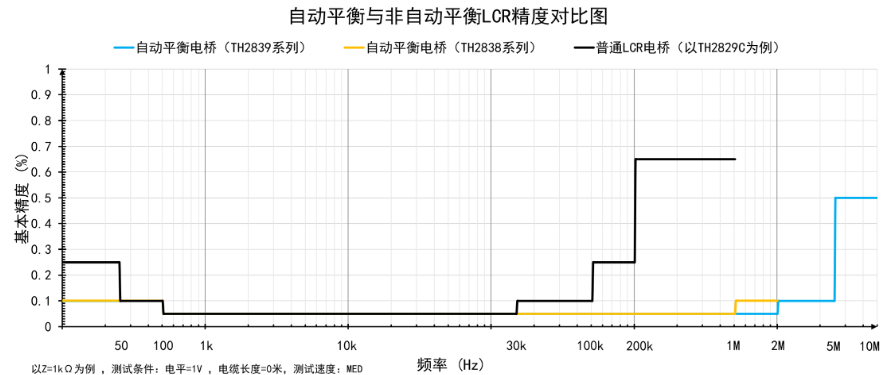

  自动平衡电桥与普通LCR电桥相比,它能在更宽的频率范围内保证更高的频率精度!下图以同惠电桥为例,对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。

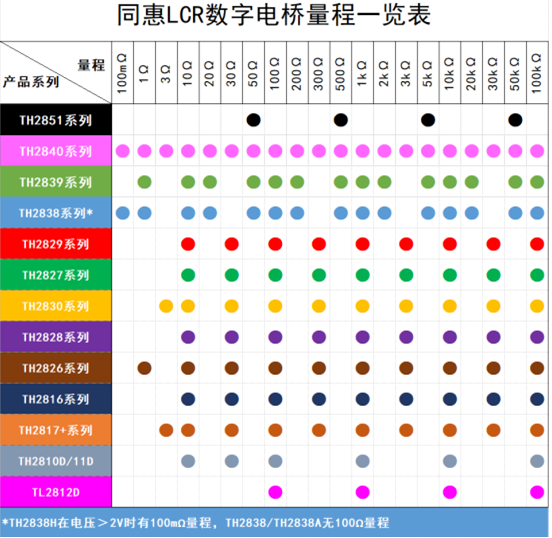

 B. 高稳定性和高一致性

 C. 高速度

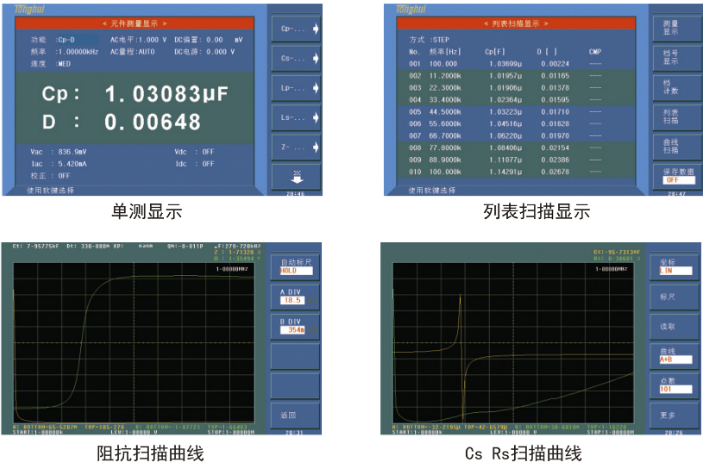

 D. 功能与界面


TH2838应用

  ■ 无源元件:

  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

  ■ 半导体元件:

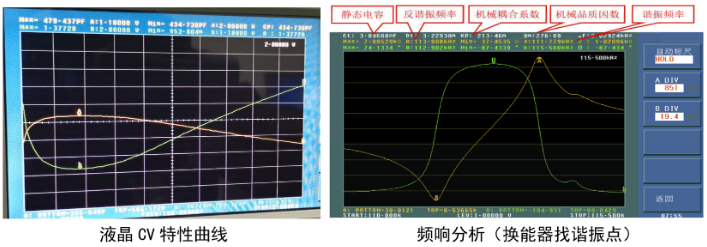

  LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

  ■ 其它元件:

  印制电路板、继电器、开关、电缆、电池等的阻抗评估

  ■ 介质材料:

  塑料、陶瓷和其它材料的介电常数和损耗角评估

  ■ 磁性材料:

  铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

  ■ 半导体材料:

  半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性

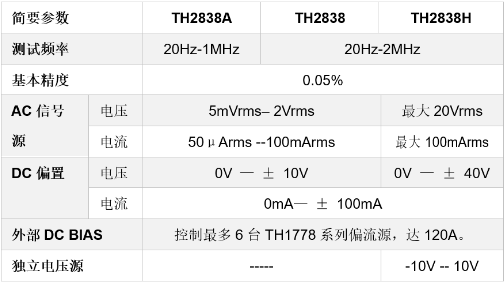

快速选型:

产品型号

TH2838

TH2838H

TH2838A

测试信号源

信号源输出阻抗

100Ω, ±1% @1kHz


测试频率

范围

20Hz-2MHz

20Hz-1MHz

设置步进

20.0000Hz - 99.9999Hz                         1mHz

100.000Hz - 999.999Hz                         10mHz

1.00000kHz - 9.99999kHz                        100mHz

10.0000kHz - 99.9999kHz                        1Hz

100.000kHz - 999.999kHz                        10Hz

1.00000MHz - 2.00000MHz                        100Hz

AC测试信号模式

额定值(ALC OFF):设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON): 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同

AC信号

电压范围

5mVrms -- 2Vrms

F≤1MHz  5mVrms-- 20Vrms F >1MHz  5mVrms -- 15Vrms

5mVrms -- 2Vrms

分辨率

5mVrms -- 0.2Vrms                            100µVrms

0.2Vrms -- 0.5Vrms                           200µVrms

0.5Vrms -- 1Vrms                              500µVrms

1Vrms -- 2Vrms                              1mVrms

2Vrms -- 5Vrms                              2mVrms

5Vrms -- 10Vrms                             5mVrms

10Vrms -- 20Vrms                             10mVrms

电流范围

50µArms -- 20mArms

50µArms --100mArms

50µArms -- 20mArms

分辨率

50µArms -- 2mArms                             1µArms

2mArms -- 5mArms                             2µArms

5mArms -- 10mArms                             5µArms

10mArms -- 20mArms                            10µArms

20mArms -- 50mArms                            20µArms

50mArms--100mArms                             50µArms

Rdc测试

电压范围

100mV — 2V

分辨率

100µV

电流范围

0mA— 20mA

分辨率

1µA

DC偏置

电压范围

0V — ± 10V

0V — ± 40V

0V — ± 10V

分辨率

0V -- 5V                                   100µV

5V -- 10V                                  1mV

10V -- 20V                                 2mV

20V -- 40V                                 5mV

电流范围

0mA— ± 100mA

分辨率

0 A -- 50mA                                 1µA

50mA -- 100mA                               10µA

电压源

电压范围

------

-10V -- 10V

------

分辨率

------

1mV

------

电流范围

------

-45mA -- +45mA

------

输出阻抗

------

100Ω

------

显示器

尺寸/类型

7英寸 (对角线)TFT LCD显示器

比例

16:9

分辨率

800×RGB×480

测量功能

测试参数

Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc

数学功能

A(X+B)+C, X为测试参数,A、B、C为输入参数

等效电路

串联、并联

偏差测量

与标称值的绝对偏差Δ,与标称值的百分比偏差Δ%

校准功能

开路OPEN、短路SHORT、负载LOAD

量程选择

自动AUTO、手动HOLD

量程

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ,共15档

Rdc

1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15档

触发模式

INT、MAN、EXT、BUS

触发延迟

0 s -- 999 s,分辨率100us

测试端配置

四端对

测试电缆长度

0m, 1m, 2m, 4m

测量平均

1-255次

测量时间(ms)

速度模式

20Hz

100Hz

1kHz

10kHz

100kHz

1MHz

2MHz

FAST

330

100

20

7.7

5.7

5.6

5.6

MED

380

180

110

92

89

88

88

LONG

480

300

240

230

220

220

220

测量显示范围         a   1×10-18;  E   1×1018

Cs, Cp

±1.000000 aF -- 999.9999 EF

Ls,Lp

±1.000000 aH -- 999.9999 EH

D

±0.000001 -- 9.999999

Q

±0.01 -- 99999.99

R, Rs, Rp, X, Z, Rdc

±1.000000 aΩ -- 999.9999 EΩ

G,B,Y

±1. 000000 aS --  999.9999 ES

Vdc

±1.000000 aV -- 999.9999 EV

Idc

±1.000000 aA -- 999.9999 EA

θ r

±1.000000 a rad -- 3.141593 rad

θ d

±0.0001 deg -- 180.0000 deg

Δ%

±0.0001% -- 999.9999%

t

Turn Ratio (待扩展)

±0.000000 -- 1000.000

基本测量准确度

0.05%(详见说明书)

列表扫描


扫描点数

最多201点

扫描参数

测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流

第二扫描参数

无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、直流源电压。注:已选择的第一扫描参数参数不能再选为第二扫描参数。

触发模式

顺序SEQ

当一次触发后,在所有扫描点测量。/EOM/INDEX只输出一次。

步进STEP

每次触发执行一个扫描点测量。每点均输出/EOM/INDEX,但列表扫描比较器结果只在最后的/EOM才输出。

列表扫描比较器

可为每个扫描点设置一对下限和上限。可选择:通过第一扫描参数判断/通过第二参数判断/不用于每一极限。

列表扫描时间标记

在顺序模式中,将触发点设定为0时,通过定义时间就可在每个测量点记录测量开始的时间。

图形扫描分析


扫描点数

51、101、201、401、801点可选

------

扫描轨迹

主/副参数可选择

------

显示范围

自动、锁定

------

坐标标尺

对数、线性

------

扫描参数

频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源

------

扫描结果显示

主/副参数最大值/最小值、设定点主/副参数值

------

扫描图形存储

扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。

------

比较器


Bin分档

主参数

9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT

副参数

HIGH、IN、LOW

Bin极限设置

绝对值、偏差值、百分偏差值

Bin计数

0 -- 999999

PASS/FAIL指示

满足主参数为9 BIN之一、副参数为IN,前面板PASS灯ON,否则FAIL ON

测量辅助功能

数据缓冲存储功能

201个测量结果可分批读取

保存/调用功能

40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件

键盘锁定功能

可锁定前面板按键

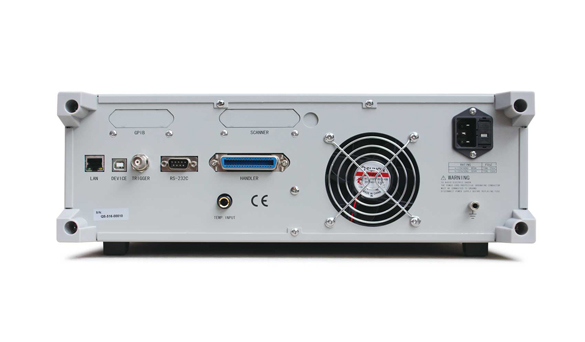

接口


USB HOST端口

通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或条形码扫描

USB DEVICE端口

通用串行总线插座,小型B类(4个接触位置);与USBTMC-USB488和USB 2.0相符合,阴接头用于连接外部控制器。

LAN

10/100BaseT以太网,8引脚,两种速度选择

HANDLER接口

用于Bin分档信号输出

外部DC BIAS控制

控制TH1778/TH1778S偏置电流源,最多一台TH1778+5台TH1778S (120A MAX)

RS232C

标准9针,交叉

GPIB (选件)

24针D-Sub端口(D-24 类),阴接头与IEEE488.1、2和SCPI兼容。

配件:

标配

配件名称

型号

四端带卡夹具

TH26005C

短路片

TH26010

带盒四端绝缘带锁Kelvin测试线

TH26011BS



选配

配件名称

型号

带盒贴片测试线

TH26009B

磁环夹具

TH26008A

电介质测试夹具

TH26077

订购信息:
更多详情,请联系我司业务人员
下载:
    暂无数据
