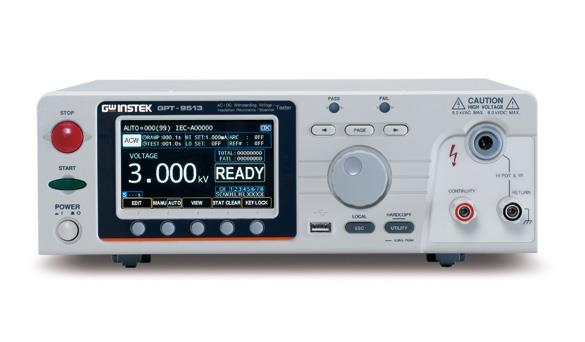

GPT-9500系列多通道耐压测试仪

 150VA测试容量

 8通道安规测试(提供4项测试):交流耐压,直流耐压,绝缘阻抗,导通测试

 符合IEC-61010-2-034标准要求

 480×272彩色TFT LCD

 提供U盘快速导入/导出测试设置参数

 统计(计数器)功能

 绝缘电阻测量高达10GΩ

 开路/短路检查(OSC)

 电弧侦测功能(ARC)

 多语言:简/繁体中文,英文

 接口:RS-232C USB Host/Device

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号,内置的8通道扫描盒。该系列产品符合IECENULCSAGBJIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。

GPT-9500系列是一款三合一多通道测试仪,提供交流耐压(最大5kV)、直流耐压(最大6kV)和绝缘电阻(最大1000V)。该系列的设计符合IEC-61010-2-034标准要求,建立在AC 150VA的输出平台上,GPT-95138通道状态可根据测试要求设置为HLX,特别适用于变压器等绕组元件,对单个元件的多个点进行相互测试。GPT-95038通道状态只提供了HX的设置,这更适用于一般元件,如无源元件,用于两点间的高压测试。

快速选型:

规格

交流耐压

输出电压范围

0.050kV ~ 5.000kV

输出电压分辨率

1V

输出电压精度

±(1%设定值+5V) [空载]

最大额定负载

150VA(5kV/30mA)

最大额定电流

30mA;0.001mA~10mA(0.05kV~0.5kV);

0.001mA~30mA(0.5kV~5kV)

输出电压波形

正弦波

电压调节率

±(1%+5V)[最大额定负载->空载]

输出电压频率

50Hz/60Hz可选择

电压表精度

±(1%读值+5V)

电流测量范围

0.001mA~30.00mA

电流最佳分辨率

1μA(0.001mA~9.999mA);

10μA(10.00mA~30.00mA)

电流测量精度

±(1.5%读值+30μA)

电流补偿

80μA最大

ARC侦测

Yes

Ramp Time(上升时间)

0.1s~999.9s

FALL Time(下降时间)

OFF~999.9s

WAIT Time(等待时间)

OFF~999.9s

TIMER(测试时间)

CONT,0.3s~999.9s

TIMER精度

±(100ppm+20ms)

GND

ON/OFF

直流耐压

输出电压范围

0.050kV ~ 6.000kV

输出电压分辨率

1V

输出电压精度

±(1%设定值+5V) [空载]

最大额定负载

50W(5kV/10mA)

最大额定电流

10mA;0.001mA~2mA(0.05kV≤V≤0.5kV);

0.001mA~10mA(0.5kV<V≤6kV)

电压表精度

±(1%读值+5V)

电压调节率

±(1%+5V)[最大额定负载->空载]

电流测量范围

0.001mA~10.00mA

电流最佳分辨率

0.1μA(0.1μA~999.9μA);

1μA(1μA~9.999mA);

10μA(10.00mA)

电流测量精度

±(1读值+1μA) 当I读值<1mA;

±(1%读值+10μA)当I读值≥1mA

电流补偿

5μA最大

ARC侦测

Yes

RAMP TIME(上升时间)

0.1s~999.9s

FALL Time(下降时间)

OFF~999.9s

WAIT Time(等待时间)

OFF~999.9s

TIMER(测试时间)

CONT,0.3s~999.9s

TIMER精度

±(100ppm+20ms)

GND

ON/OFF

绝缘电阻

输出电压

50V~1000V dc

输出电压分辨率

1V

输出电压精度

±(1%设定值+5V) [空载]

电阻测量

0.1MΩ~10GΩ

测试电压

测量范围/精度

50V≤V<450V

0.1MΩ~1MΩ:±(5%读值+3位数);

1MΩ~50MΩ:±(5%读值+1位数)


51MΩ~2GΩ:±(10%读值+1位数)

500V≤V≤1000V

0.1MΩ~1MΩ:±(5%读值+3位数);

1MΩ~500MΩ:±(5%读值+1位数)


501MΩ~10GΩ:±(10%读值+1位数)

电压调节

±(1%+5V)[最大额定负载->空载]

电压表精度

±(1%读值+5V)

短路电流

10mA最大

输出阻抗

2kΩ

RAMP TIME(上升时间)

0.1s~999.9s

FALL Time(下降时间)

OFF~999.9s

WAIT Time(等待时间)

OFF~999.9s

TIMER(测试时间)

0.3s~999.9s

TIMER精度

±(100ppm+20ms)

GND

ON/OFF

导通测试

输出电流

100mA dc

电阻测量精度

1Ω±0.2Ω,ON/OFF

接口

Signal I/O

标配

RS-232C

标配

USB(Device)

标配

USB(Host)

标配(for parameter/LCD Hardcopy)

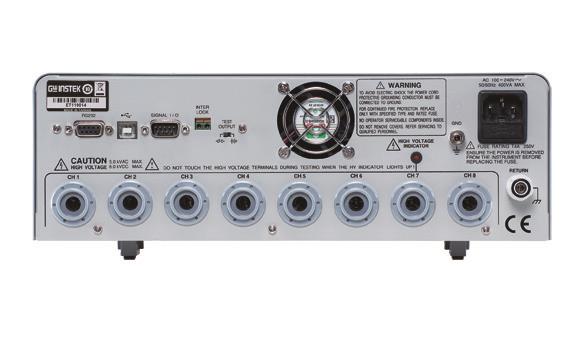

Rear Output

8通道扫描

显示

4.3"彩色LCD

电源

AC 100V~240V±10%,50Hz/60Hz

尺寸&重量

320(W)×120(H)×435(D)mm;约11kg



该规格适用于GPT-9500在+15°C至+35°C下至少通电30分钟   规格如有更改,恕不另行通知。



配件:

配件

快速指南×1,CD×1(内含完整使用手册),电源线×1,

测试线GHT-115×1,GHT-116B×1,GHT-116R×8



可选配件

GTL-246 USB数据线,A-B type,约1.2m

GTL-236 RS-232C数据线,约2m

订购信息:

订购信息

GPT-9513  AC150VA多通道耐压测试仪

GPT-9503  AC150VA多通道耐压测试仪
