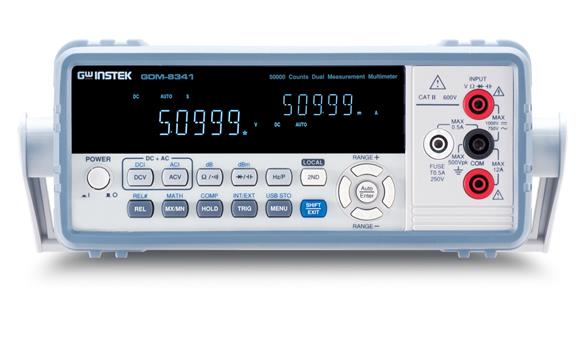

GDM-8342 & GDM-8341数字万用表

 50,000位数, VFD显示屏

 双量测 / 双显示功能

 量测速度可选择, 最高可达 40读值/秒

 直流电压(DCV)基本精确度: 0.02%

 可选择自动/手动换档

 真有效值量测 (AC, AC+DC)

 10/11种基本量测功能

 高级量测功能:Max./Min., REL/REL#, Math, Compare, Hold, dB, dBm

 标配接口USB device, 可与计算机连线控制

 具有温度测量功能 (仅GDM-8342)

 具有USB储存功能 (仅GDM-8342)

 可选购GPIB接口 (仅GDM-8342, 且须于出厂前安装)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  “U”然自得,“无线”宽广

  -- 资料储存不再受传输线的牵绊

  固纬电子推出新一代以USB为通讯接口的双量测数字万用表 – GDM-834x系列,该系列包含2个型号 – GDM-8341和GDM-8342,均搭配50000位数VFD双显示屏、0.02%直流电压基本准确度和USB 通讯接口,为提供所有使用者量测上的准确性、清晰的数值观测和连结计算机的便利性。

  该系列万用表支持一般万用表所拥有的基本量测项目外,甚至还配有可量测电容和温度的能力。此外该系列也提供了多样的辅助性功能,来协助符合制程测试、教学实验和检验场合时的量测应用需要。

  另外,在资料获取和储存方面,全系列机型除了可以透过标准配备的USB界面来编写程序读取外;GDM-8342在前面板上,还提供了可以直接使用U盘来储存量测资料的功能,同时GDM-8342还提供可选购的GPIB接口(需于出厂前加装),以符合多数使用自动量测系统者的习惯。

快速选型:

快速选型

型号

采样率

显示

DCV精度

温度功能

USB存储功能

标配接口

GDM-8352

320/sec

5½双显示(199999)

0.0120%

YES

YES

USB /RS-232

GDM-8341

40/sec

4½双显示(50000)

0.02%

NO

NO

USB

GDM-8342

40/sec

4½双显示(50000)

0.02%

YES

YES

USB





详细规格

产品规格

档位 (*2)

分辨率

输入电阻

精确度(*1)1年23°C±5°C

直流电压

500.00 mV

10μV

10MΩ or >10GΩ

0.02 + 4

5.0000 V

100μV

10MΩ or >10GΩ

0.02 + 4

50.000 V

1mV

11.11MΩ

0.02 + 4

500.00 V

10mV

10.1MΩ

0.02 + 4

1000.0 V

100mV

10MΩ

0.02 + 4

电阻

500.00 Ω

10mΩ

0.83mA

0.10 + 5 (*3)

5.0000 kΩ

100mΩ

0.83mA

0.10 + 3 (*3)

50.000 kΩ

83μA

0.10 + 3

500.00 kΩ

10Ω

8.3μA

0.10 + 3

5.0000 MΩ

100Ω

830nA

0.10 + 3

50.000 MΩ

1kΩ

560nA//10 MΩ

0.30 + 3

直流电流

500.00 μA

10nA

0.06V max.

0.05 + 5

5.0000 mA

100nA

0.6V max.

0.05 + 4

50.000 mA

1μA

0.14V max.

0.05 + 4

500.00 m A

10μA

1.4V max.

0.10 + 4

5.0000 A

100μA

0.5V max.

0.25 + 5

10.000 A

1mA

0.8V max.

0.25 + 5

短路蜂鸣

5000.0 Ω

100mΩ

0.83mA

0.10 + 5

二极管测试

5.0000 V

100μV

0.83mA

0.05 + 5

电容

5.000 nF: 0.5~1nF

0.001nF

8.3μA

2.00 + 20

5.000 nF: 1~5nF

0.001nF

8.3μA

2.00 + 10

50.00 nF: 5~10nF

0.01nF

8.3μA

2.00 + 30

50.00 nF: 10~50nF

0.01nF

8.3μA

2.00 + 10

500.0 nF

0.1nF

83μA

2.00 + 4

5.000 μF

1nF

0.56mA

2.00 + 4

50.00 μF

10nF

0.83mA

2.00 + 4

产品规格

档位 (*2)

分辨率

频率

精确度(*1)1年23°C±5°C

交流(或交流+直流)电压 True RMS(*4/*5/*6)

500.00 mV

10μV

30Hz – 50Hz

1.00 + 40

500.00 mV

10μV

50Hz – 10kHz

0.50 + 40

500.00 mV

10μV

10kHz – 30kHz

2.00 + 60

500.00 mV

10μV

30kHz – 100kHz

3.00 + 120

5.0000 V

100μV

30Hz – 50Hz

1.00 + 20

5.0000 V

100μV

50Hz – 10kHz

0.35 + 15

5.0000 V

100μV

10kHz – 30kHz

1.00 + 20

5.0000 V

100μV

30kHz – 100kHz

3.00 + 50

50.000 V

1mV

30Hz – 50Hz

1.00 + 20

50.000 V

1mV

50Hz – 10kHz

0.35 + 15

50.000 V

1mV

10kHz – 30kHz

1.00 + 20

50.000 V

1mV

30kHz – 100kHz

3.00 + 50

500.00 V

10mV

30Hz – 50Hz

------

500.00 V

10mV

50Hz – 10kHz

0.50 + 15

500.00 V

10mV

10kHz – 30kHz

1.00 + 20

500.00 V

10mV

30kHz – 100kHz

3.00 + 50

750.0 V

100mV

30Hz – 50Hz

------

750.0 V

100mV

50Hz – 10kHz

0.50 + 15

750.0 V

100mV

10kHz – 30kHz

------

750.0 V

100mV

30kHz – 100kHz

------

交流(或交流+直流)电流True RMS(*4/*5/*6)

500.00 μA

10nA

30Hz – 50Hz

1.50 + 50

500.00 μA

10nA

50Hz – 2kHz

0.50 + 40

500.00 μA

10nA

2kHz – 5kHz

1.50 + 50

500.00 μA

10nA

5kHz – 20kHz

3.00 + 75

5.0000 mA

100nA

30Hz – 50Hz

1.50 + 40

5.0000 mA

100nA

50Hz – 2kHz

0.50 + 20

5.0000 mA

100nA

2kHz – 5kHz

1.50 + 40

5.0000 mA

100nA

5kHz – 20kHz

3.00 + 60

50.000 mA

1μA

30Hz – 50Hz

1.50 + 40

50.000 mA

1μA

50Hz – 2kHz

0.50 + 20

50.000 mA

1μA

2kHz – 5kHz

1.50 + 40

50.000 mA

1μA

5kHz – 20kHz

3.00 + 60

500.00 mA

10μA

30Hz – 50Hz

1.50 + 40

500.00 mA

10μA

50Hz – 2kHz

0.50 + 20

500.00 mA

10μA

2kHz – 5kHz

1.50 + 40

500.00 mA

10μA

5kHz – 20kHz

3.00 + 60

5.0000 A

100μA

30Hz – 50Hz

2.00 + 40

5.0000 A

100μA

50Hz – 2kHz

0.50 + 30

10.000 A

1mA

30Hz – 50Hz

2.00 + 40

10.000 A

1mA

50Hz – 2kHz

0.50 + 30

频率

10Hz – 500Hz

------

------

0.01 + 5

500Hz – 500kHz

------

------

0.01 + 3

500kHz – 1MHz

------

------

0.01 + 5

温度 (*7)(热电偶)(仅GDM-8342)

-200 °C ~ +300 °C

0.1 °C

J / T / K

2 °C (typical)

显示

双色VFD显示屏

界面

USB Device, USB Host (仅GDM-8342), GPIB (选购,仅GDM-8342适用)

使用电源

AC 100 V / 120 V / 220 V / 240 V ±10%, 50-60Hz

消耗功率

最大15VA

尺寸&重量

265(宽) x 107(高) x 302(深) mm;约2.9公斤, 不包含附件



配件:

  安全指南 x 1, 电源线 x 1, 测试棒 GTL-207 x 1

  CD x 1 (包括完整使用手册, USB driver和PC软件)

  选配接口:

  Opt.01 GPIB接口 (仅GDM-8342)

  选购附件:

  GTL-205 温度测线转换器和热偶线(K-type),约1000mm

  GTL-246 USB连接线, A-B type

  GTL-251 GPIB-USB-HS (high speed)

订购信息:

 GDM-8342 with GPIB 50000位数, 双量测数字电表(具USB Host/Device和选购配备opt.01 GPIB)

 GDM-8342 50000位数, 双量测数字电表(具USB Host/Device)

 GDM-8341 50000位数, 双量测数字电表(具USB Device)


选配接口:

 Opt.01 GPIB接口 (仅GDM-8342)


选购附件:

 GTL-205 温度测线转换器和热偶线(K-type),约1000mm

 GTL-246 USB连接线, A-B type

 GTL-251 GPIB-USB-HS (high speed)
