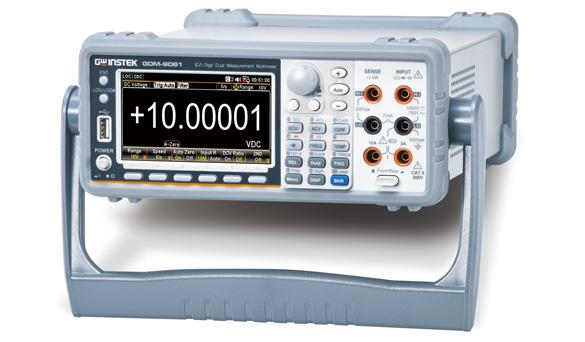

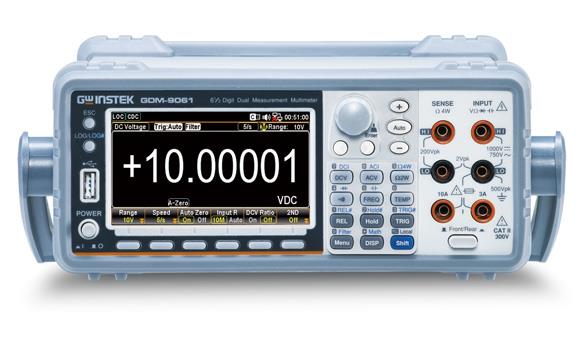

数字万用表GDM-906X系列

  • 6 ½数字显示:1,200,000

  • 4.3" TFT LCD

  • DCV基本精度:0.0035%(GDM-9061)/0.0075%(GDM-9060)

  • 12项测量功能:DCV,ACV,DCI,ACI,2-线及4-线电阻,频率,周期,二极管,连续性,温度和电容

  • 采样率高达10k SPS(GDM-9061)

  • 双测量以同时执行两个选定测量

  • 提供包括直方图、条形图和趋势图的功能

  • 温度测量支持RTD、热敏电阻及热电偶

  • 标准接口:USB, RS232C, LAN, Digital I/O

  • 选配接口:GPIB


  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载
  固纬电子推出- GDM-906X系列(共2个机型~ GDM-9061和GDM-9060),6 ½位双测量数字电表,具有高精度直流电流测量、快速采样率、12项测量项目(直流电压/电流、交流电压/电流、2线/4线制电阻、频率、周期、二极管、短路蜂鸣、温度、电容)、6项运算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及丰富的通讯接口(USBdevice/host、RS-232C、LAN、数字I/O和GPIB选购),提供全方位的测量能力,以及更高的速度和准确性。该系列采用4.3寸TFT图形化显示屏,以及快速的采样率(GDM-9061:10k/s、GDM-9060:1k/s max.)除了可用传统的数字显示外,还可以用条状图、趋势图或直方图来搭配显示,让整个测量过程,更直观、迅速地被完整呈现。同时,更大的内存(GDM-9061:100k、GDM-9060:10k),也能协助趋势图或直方图在测量过程时,进行统计计算,简化繁琐的趋势分析。在使用的便利性上,GDM-906X系列也加入了丰富的操作设计,例如数字按键,便于需要数值输入的设置,如上/下限值、LAN IP…等;操作接口或信息,支持多国语言(英文/繁体/简体/日语/韩语),有助于缩短电表的操作学习。对于自动测试系统测量或远程控制应用,GDM-906X除了提供USB,RS-232C和LAN作为标准通讯接口外,还可选择GPIB(客户安装选项)。在软件支持方面,GDM-906X系列提供DMM-Viewer2,来协助用户观测或记录测量的数据;另外,也提供LabVIEW driver以利不同系统整合上的程序需求。
快速选型:

快速选型

型号

采样率

显示

DCV精度

最大电流档位

后面板输入

标配接口

GDM-9060

1K/sec

6½双显示(1200000)

0.0075%

3A

NO

USB/RS-232/LAN/I/O

GDM-9061

10K/sec

6½双显示(1200000)

0.0035%

10A

YES

USB/RS-232/LAN/I/O

GDM-8261A

2.4K/sec

6½双显示(1200000)

0.0035%

10A

NO

USB/RS-232/I/O



详细规格

直流特性

直流电压

档位

分辨率

输入电阻

精度(1年)(TCAL±5℃)


GDM-9061

GDM-9060

100.0000 mV

0.1μV

10MΩor >10GΩ

0.0050 + 0.0035

0.0090 + 0.0065

1.000000 V

1μV

10MΩor >10GΩ

0.0048 + 0.0007

0.0080 + 0.0010

10.00000 V

10μV

10MΩor >10GΩ

0.0035 + 0.0005

0.0075 + 0.0005

100.0000 V

0.1mV

10MΩ±1%

0.0050 + 0.0006

0.0085 + 0.0006

1000.000 V

1mV

10MΩ±1%

0.0050 + 0.0010

0.0085 + 0.0010


电阻档位

分辨率

测试电流

精度(1年)(TCAL±5℃)



GDM-9061

GDM-9060

100.0000 Ω

100μΩ

1mA

0.010 + 0.004

0.014 + 0.007

1.000000 kΩ

1mΩ

1mA

0.010 + 0.001

0.014 + 0.001

10.00000 kΩ

10mΩ

100μA

0.010 + 0.001

0.014 + 0.001

100.0000 kΩ

100mΩ

10μA

0.010 + 0.001

0.014 + 0.001

1.000000 MΩ

5μA

0.010 + 0.001

0.014 + 0.001

10.00000 MΩ

10Ω

500nA

0.040 + 0.001

0.040 + 0.001

100.0000 MΩ

100Ω

500nA//10 MΩ

0.800 + 0.010

0.800 + 0.010

直流电流

档位

分辨率

Burden 电压

精度(1年)(TCAL±5℃)


GDM-9061

GDM-9060

100.0000 μA

100pA

< 0.011 V

0.05 + 0.025

0.05 + 0.025

1.000000 mA

1nA

< 0.11 V

0.05 + 0.006

0.05 + 0.006

10.00000 mA

10nA

< 0.04 V

0.05 + 0.020

0.05 + 0.020

100.0000 m A

0.1μA

< 0.4 V

0.05 + 0.005

0.05 + 0.005

1.000000 A

1μA

< 0.7 V

0.10 + 0.010

0.10 + 0.010

3.000000 A

1μA

< 2.0 V

0.20 + 0.020

0.20 + 0.020

10.00000 A

10μA

< 0.5 V

0.15 + 0.010

------------------


连续性

分辨率

测试电流

精度(1年)(TCAL±5℃)


GDM-9061

GDM-9060

1000.000 Ω

0.001 Ω

1 mA

0.010 + 0.030

0.014 + 0.030

二极管测试

档位

分辨率

测试电流

精度(1年)(TCAL±5℃)


GDM-9061

GDM-9060

5.000000 V

1μV

1 mA

0.010 + 0.030

0.014 + 0.030

直流比率

精度规格:±(直流输入精度+直流参考精度)

交流特性

交流电压(真RMS)

档位

分辨率

频率

精度(1年)(TCAL±5℃)


GDM-9061

GDM-9060

100.0000 mV

0.1μV

3 Hz – 5 Hz

1.00 + 0.04

1.00 + 0.04

5 Hz – 10 Hz

0.35 + 0.04

0.38 + 0.04

10 Hz – 20 kHz

0.06 + 0.04

0.09 + 0.04

20 kHz – 50 kHz

0.12 + 0.05

0.15 + 0.05

50 kHz – 100 kHz

0.60 + 0.08

0.63 + 0.08

100 kHz – 300 kHz

4.00 + 0.50

4.00 + 0.50

1.000000 V ~750.000 V

1μV ~1mV

3 Hz – 5 Hz

1.00 + 0.04

1.00 + 0.04

5 Hz – 10 Hz

0.35 + 0.04

0.38 + 0.04

10 Hz – 20 kHz

0.06 + 0.04

0.09 + 0.04

20 kHz – 50 kHz

0.12 + 0.05

0.15 + 0.05

50 kHz – 100 kHz

0.60 + 0.08

0.63 + 0.08

100 kHz – 300 kHz

4.00 + 0.50

4.00 + 0.50

交流电流(真RMS)

档位

分辨率

频率

精度(1年)(TCAL±5℃)


GDM-9061

GDM-9060

100.0000 μA 10.00000 mA

100pA 10nA

3 Hz – 5 Hz

1.00 + 0.04

1.00 + 0.04

5 Hz – 10 Hz

0.35 + 0.04

0.38 + 0.04

10 Hz – 5 kHz

0.10 + 0.04

0.13 + 0.04

5 kHz–10 kHz

0.18 + 0.04

0.20 + 0.04

1.000000 mA100.0000 mA

1nA100nA

3 Hz – 5 Hz

1.00 + 0.04

1.00 + 0.04

5 Hz – 10 Hz

0.30 + 0.04

0.33 + 0.04

10 Hz – 5 kHz

0.10 + 0.04

0.13 + 0.04

5 kHz–10 kHz

0.15 + 0.04

0.18 + 0.04

1.000000 A

1μA

3 Hz – 5 Hz

1.00 + 0.04

1.00 + 0.04

5 Hz – 10 Hz

0.30 + 0.04

0.33 + 0.04

10 Hz – 5 kHz

0.10 + 0.04

0.13 + 0.04

5 kHz–10 kHz

0.15 + 0.04

0.18 + 0.04

3.000000 A

1μA

3 Hz – 5 Hz

1.00 + 0.04

1.00 + 0.04

5 Hz – 10 Hz

0.35 + 0.04

0.38 + 0.04

10 Hz – 5 kHz

0.23 + 0.04

0.23 + 0.04

5 kHz–10 kHz

0.23 + 0.04

0.23 + 0.04

10.00000 A

10μA

3 Hz – 5 Hz

1.10 + 0.04

------------------



------------------

10 Hz – 5 kHz

0.15 + 0.04

------------------



------------------

温度特性

RTD(基于PT100的精度)

档位

分辨率

精度(1年)(TCAL±5℃)

-200℃~-100℃

0.001℃

0.09℃

-100℃~-20℃

0.001℃

0.08℃

-20℃~20℃

0.001℃

0.06℃

20℃~100℃

0.001℃

0.08℃

100℃~300℃

0.001℃

0.12℃

300℃~600℃

0.001℃

0.22℃

热电偶式温度计(基于ITS-90的精度)

类型

档位

分辨率

精度(1年)(TCAL±5℃)

E

-200℃~+1000℃

0.002℃

0.2℃

J

-210℃~+1200℃

0.002℃

0.2℃

T

-200℃~+400℃

0.002℃

0.3℃

K

-200℃~+1372℃

0.002℃

0.3℃

N

-200℃~+1300℃

0.003℃

0.4℃

R

-50℃~+1768℃

0.01℃

1℃

S

-50℃~+1768℃

0.01℃

1℃

B

+350℃~+1820℃

0.01℃

1℃

热敏电阻((2.2kΩ,5kΩ,10kΩ或User Type)

档位

分辨率

精度(1年)(TCAL±5℃)


-80℃ ~150℃

0.01℃

0.01℃


电容特性

电容

档位

分辨率

精度(1年)(TCAL±5℃)

1.000 nF

0.001nF

2.00 + 2.00

10.00 nF

0.01nF

2.00 + 1.00

100.0 nF

0.1nF

2.00 + 0.40

1.000 μF

0.001μF

2.00 + 0.40

10.00 μF

0.01μF

2.00 + 0.40

100.0 μF

0.1μF

2.00 + 0.40

频率和周期特性

频率/周期

档位

分辨率

精度(1年)(TCAL±5℃)

100.0000mV~750.000V

3Hz - 5Hz

0.1

5Hz - 10Hz

0.05

10Hz - 40Hz

0.03

40Hz - 1MHz

0.006

配件:
配件
安全说明×1,电源线×1,USB电缆GTL-246×1,测试线GTL-207A×1,
CD×1(包括完整的使用手册,升级程序和PC软件,DMM-Viewer2)

选配
GTL-205 带热电偶的温度测线转接器(K-type),约1000mm
GTL-234 RS-232C线, 9-pin F-F Type,直连,2000mm
GTL-248 GPIB线,约2000mm

GTL-308 4线式(+屏蔽)测试线,约1500mm


GRA-422 机架 (19",2U)

GDM-TL1 测试线组 (适用所有电表系列)
GSC-014 电表附件包

订购信息:
订购信息
GDM-9061 6 ½ (1200000 counts) 数字式双测万用表
GDM-9060 6 ½ (1200000 counts) 数字式双测万用表

选项
Opt.1 GPIB卡   (*) GPIB可在客户现场安装
