一、 熔断器简介

熔断器是通过电流超过规定值一段时间后，利用其自身产生的热量使熔体熔化，从而断开电路。当电路发生短路或过载时，过电流的热效应使熔体熔化、气化产生断口，断口产生电弧，熔断器通过熄灭电弧切断故障电路，起到电路保护的作用。

二、 熔断器测试电源需求

熔断器测试执行的标准是GB/T 31465、GB/T13539其中详细规定了熔断器需进行的电气相关测试条例：约定熔断、约定不熔断、熔断时间、电流循环冲击测试、瞬动特性测试、短路测试、寿命耐久性测试等。

1、电流需求‌：电源输出电流高达50kA，无特定电压要求；

2、时间控制‌：试验主回路通电时间短，电流上升时间≤10ms；

3、操作频率‌：测试产品数量多，实验操作频率高；

4、熔断器电流循环冲击测试：测试产品连续电流冲击对熔断器的影响，考察熔断体的寿命。‌

■ 测试目的：根据GB/T31465.1中，试验用于评价熔断器耐受瞬时脉冲能量的能力。

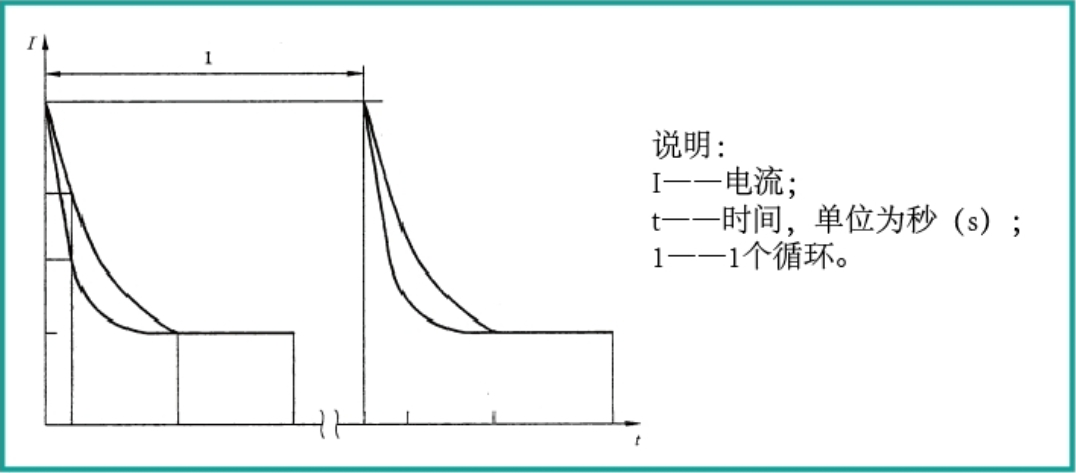

■ 测试要求：经右图所示的最低50000个瞬变电流循环后，熔断器应符合系列标准相应部分给出的额定熔断时间要求。

三、 熔断器测试解决方案

航裕电源为熔断器行业提供全面、高效的专用测试电源解决方案，确保测试的准确性和稳定性，还为客户提供了更高的灵活性和可定制性。

■ ‌核心优势‌：高速电流上升时间，满足瞬动测试及快速测试需求。

■ ‌测试项目‌：覆盖熔断时间、约定与不约定熔断、电流循环冲击、短路、寿命耐久性等多种测试。

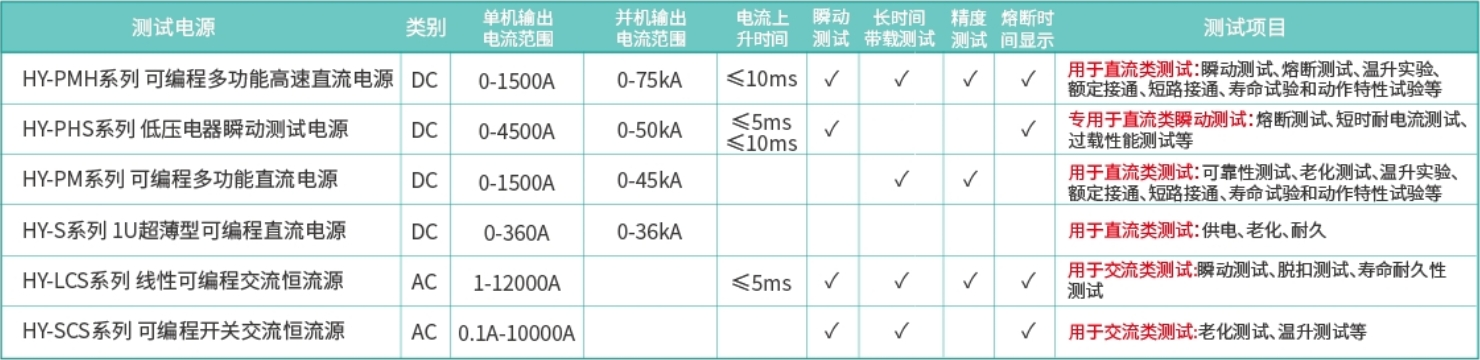

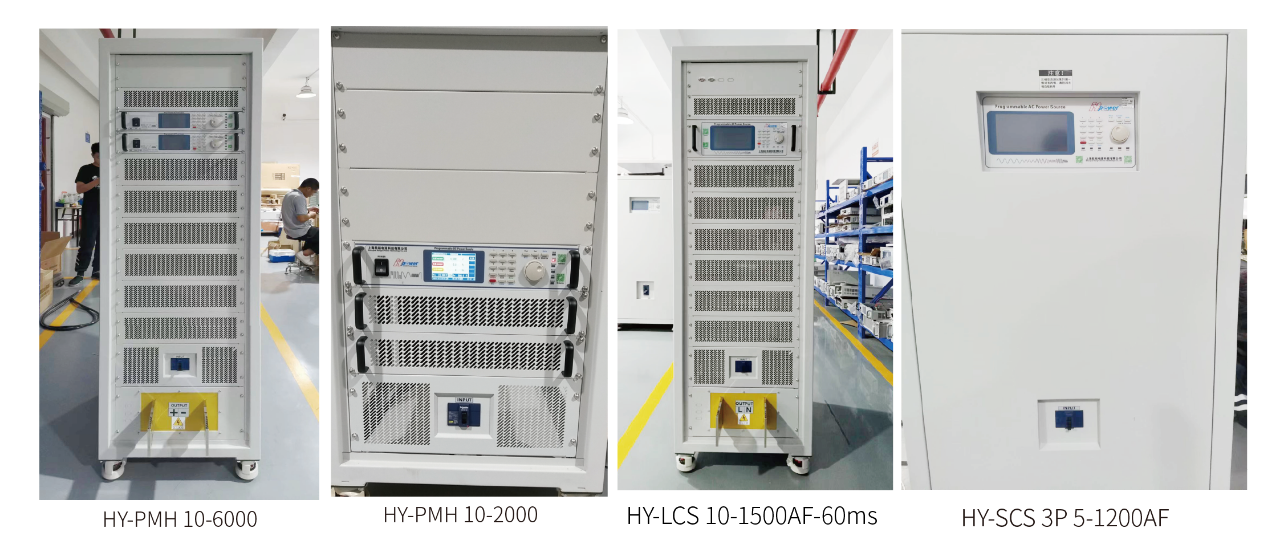

■ ‌电源配置‌：提供HY-PMH、HY-PHS、HY-PM、HY-S、HY-LCS、HY-SCS等系列产品，满足交流与直流的产品测试。

四、 瞬动测试实测波形：

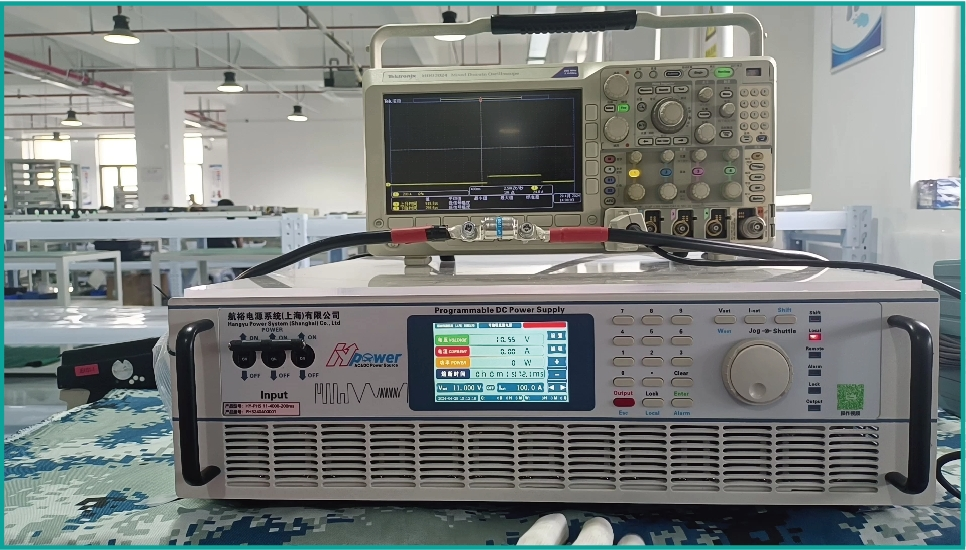

■ 设备名称：可编程多功能高速直流电源

■ 设备型号‌：HY-PMH 10-1500（10V、1500A）机型；‌

■ 测试要求‌：在10ms内，输出电流需快速上升至设定的目标电流值。这一要求确保了测试能够模拟实际工作中的瞬时过电流情况；

■ 测试过程：

1、电流施加‌：电源输出电流快速上升至目标电流值，上升时间≤10ms；

2、熔断器反应‌：随着电流的施加，熔断器会根据其特性进行动作，即熔断；

3、电流变化‌：在熔断器熔断后，电流应迅速下降，以模拟实际电路中的断电情况；

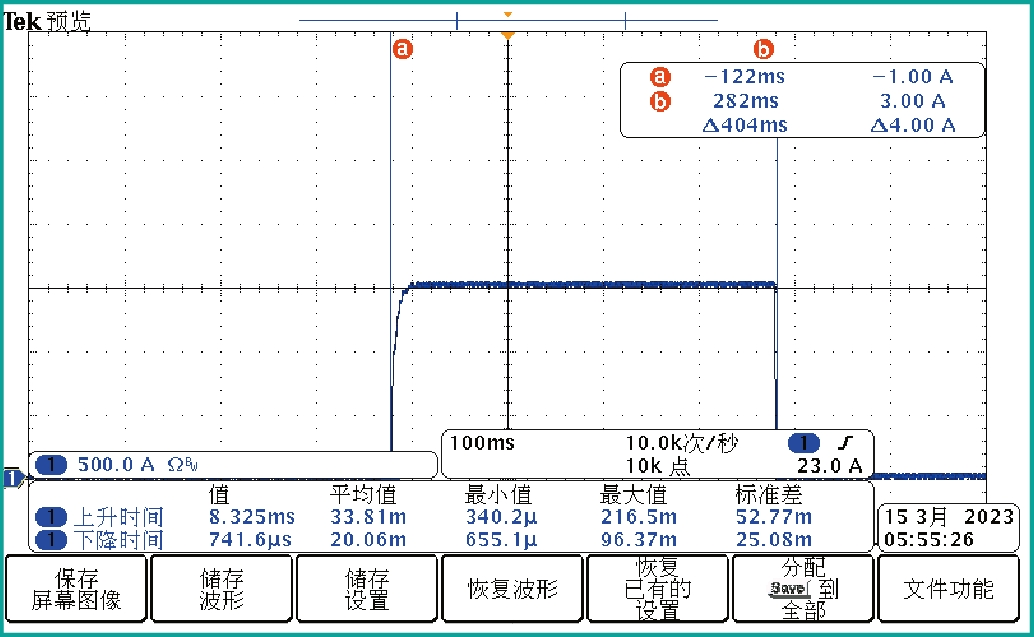

4、熔断时间：熔断时间是从施加过电流开始，到电流降至指定值以下所需的时间。实测波形图如下图，电流上升时间实测图8.325ms，展示了熔断器在快速电流上升条件下的响应性能，熔断器的瞬动性能，确保其能在规定时间内熔断。

 五、 航裕电源核心优势

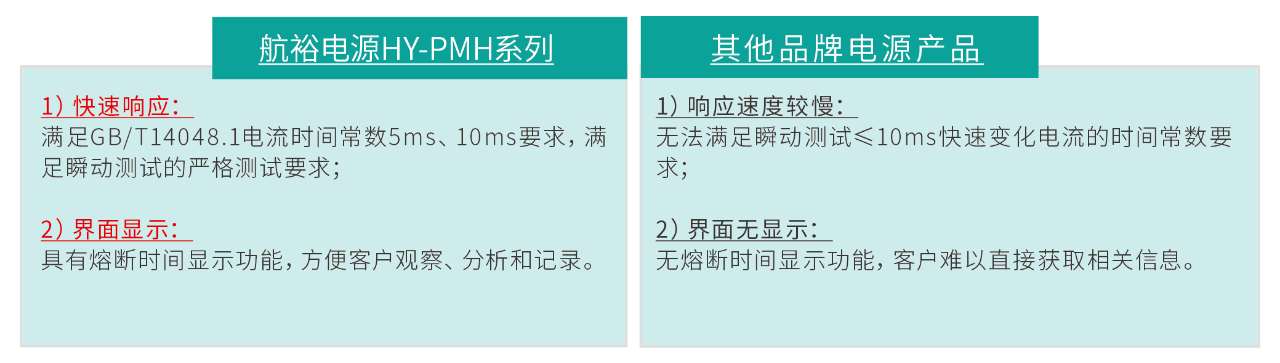

1、‌高速的电流上升时间

HY-PMH系列以其高速的电流上升时间，确保了测试的准确性和效率，满足GB/T14048.1电流时间常数5ms、10ms要求，满足瞬动测试的严格测试要求。

2、‌直观熔断时间显示‌电源界面配置熔断时间显示功能，显示精度可根据客户需求定制，客户能够更直观地看到熔断时间，便于分析和判断熔断器的性能。

3、‌模块化与主从机总控设计‌

通过多台并联扩展大电流的方式，不仅提高了电源系统的电流输出能力，还保持紧凑的体积设计，使直流电源并机在电力需求大、空间有限的场景下具有广泛的应用。

4、‌高精度输出技术的优势‌

航裕电源采用16bits D/A、20bits A/D高精度转换器，确保了输出的精确性和测试的准确性，提高产品质量和性能稳定性具有重要意义。

5、直流电源无过冲优势

在测试过程中，航裕直流电源无过冲，能够保护客户的被测品，避免因电流过高而造成的损坏，确保测试的准确性和可靠性‌。

6、输入标配PFC‌

采用功率因数校正（PFC）技术，有效提高功率因数至0.99，确保电源输出高效稳定，从而提高电能利用效率，减少能源浪费。

7、‌电源内置多重保护功能‌

保障测试安全‌：电源内置的过压、过流、过温等多重保护功能，可以在测试过程中有效防止因电流过大、电压过高或温度过高而导致的设备损坏，确保测试过程安全进行。‌延长设备寿命‌：保护功能通过及时响应和切断异常电源，避免了设备因长时间处于不良工作状态而导致的寿命缩短，有效延长设备的使用寿命。

 六、 部分客户案例

 七、 HY-PHS系列电源实测演示 采用HY-PHS系列11-4000系列机型，对熔断器进行熔断实测。

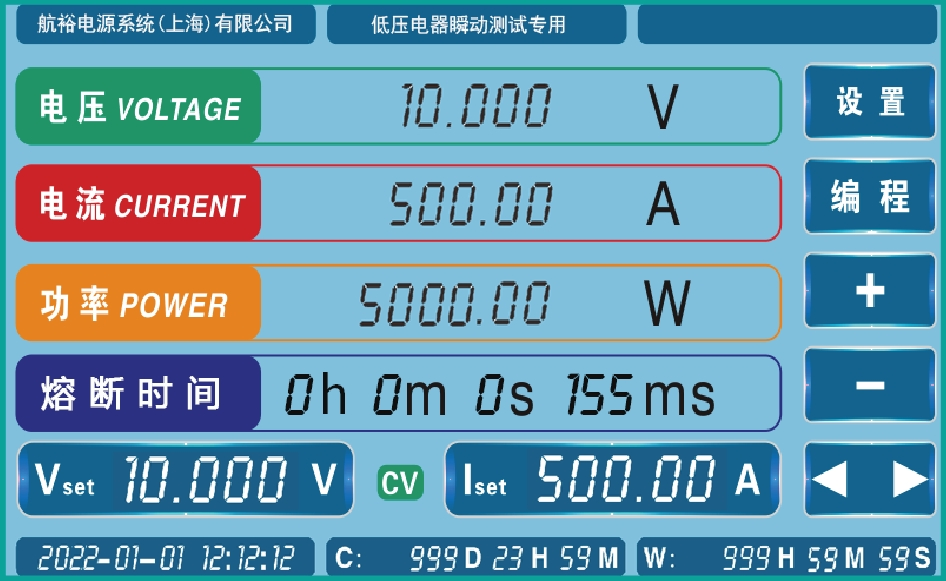

电源显示屏可直接显示熔断时间，实测电流上升时间均小于10ms，熔断时间可在界面直接查看
